एम12 कनेक्टर एसकेटीएल हाई-करंट पिन कॉन्फ़िगरेशन और अनुप्रयोग

M12 कनेक्टर औद्योगिक स्वचालन में सबसे व्यापक रूप से उपयोग किए जाने वाले सर्कुलर थ्रेडेड-लॉकिंग कनेक्टर में से एक है। प्रासंगिक IEC 61076 श्रृंखला मानकों के अनुसार, M12 कनेक्टर गलत मेटिंग को रोकने के लिए यांत्रिक कोडिंग का उपयोग करते हैं। विभिन्न कोडिंग प्रकारों में अलग-अलग पिन व्यवस्था और कीवे स्थिति होती है, जिससे यह सुनिश्चित होता है कि केवल संगत प्लग और रिसेप्टेकल्स को ठीक से जोड़ा जा सकता है। A, B, D, और

पहले के तरीकों की तुलना में, जो पावर ट्रांसमिशन के लिए ए-कोडेड या सी-कोडेड कनेक्टर का उपयोग करते थे, समर्पित एसकेटीएल पावर कोडिंग उपयुक्त कॉन्फ़िगरेशन में उच्च रेटेड वोल्टेज और वर्तमान क्षमताओं की पेशकश करते हैं। उनकी यांत्रिक कुंजीयन बिजली कनेक्शन को सिग्नल कनेक्शन से अलग करने में भी मदद करती है, जिससे उपकरण क्षति, वोल्टेज बेमेल, संचार रुकावट और गलत मेटिंग के कारण होने वाले विद्युत सुरक्षा खतरों के जोखिम को कम किया जा सकता है। एसकेटीएल-कोडित कनेक्टर आईईसी 61076-2-111 द्वारा कवर किए गए हैं और कोडिंग और उत्पाद कॉन्फ़िगरेशन के आधार पर 630 वी तक के रेटेड वोल्टेज और 16 ए तक के रेटेड धाराओं का समर्थन कर सकते हैं। IP67 या उच्चतर सुरक्षा रेटिंग के साथ जहां निर्दिष्ट हो, इनका व्यापक रूप से स्वचालन उपकरण, मोटर्स, रोबोटिक्स और औद्योगिक नियंत्रण प्रणालियों में उपयोग किया जाता है।

औद्योगिक कनेक्टिविटी में एक विशेषज्ञ ब्रांड के रूप में, CAZN लागू IEC आवश्यकताओं के अनुसार M12 SKTL पावर कनेक्टर डिजाइन और निर्माण करता है। सामग्री चयन, संपर्क निर्माण, प्रवेश सुरक्षा और विद्युत विश्वसनीयता के निरंतर अनुकूलन के माध्यम से, CAZN औद्योगिक स्वचालन, रोबोटिक्स, मोटर ड्राइव, नई ऊर्जा उपकरण और रेल परिवहन के लिए कॉम्पैक्ट, भरोसेमंद बिजली कनेक्शन समाधान प्रदान करता है।

चार एसकेटीएल पावर कोडिंग का अवलोकन

CAZN M12 SKTL कनेक्टर विनिर्देश और विशिष्ट अनुप्रयोग

नोट: लागू आईईसी मानक के तहत के-कोडेड कनेक्टर्स का रेटेड वोल्टेज 630 वी है, हालांकि कुछ निर्माता 800 वी तक रेटेड मॉडल पेश करते हैं। पिन कॉन्फ़िगरेशन में जहां संकेत दिया गया है वहां सुरक्षात्मक पृथ्वी (पीई) विकल्प शामिल हैं। उदाहरण के लिए, 4+PE का अर्थ है चार पावर संपर्क और एक सुरक्षात्मक पृथ्वी संपर्क, कुल पांच संपर्कों के लिए।

कोडिंग द्वारा पिन कॉन्फ़िगरेशन और इलेक्ट्रिकल पैरामीटर्स

1. एस-कोडेड: एसी पावर, 630 वी/12 ए

एस-कोडेड कनेक्टर एसी पावर ट्रांसमिशन के लिए डिज़ाइन किए गए हैं, जिसमें 630 वी का रेटेड वोल्टेज और 12 ए का रेटेड करंट है। उपलब्ध कॉन्फ़िगरेशन में 2-पिन, 3-पिन और 4-पिन संस्करण शामिल हैं। विशिष्ट केबल असेंबली 16 एडब्ल्यूजी कंडक्टरों का उपयोग कर सकती हैं, लगभग 1.5 मिमी², केबल विनिर्देश और लागू वर्तमान-रेटिंग आवश्यकताओं के अधीन।

कॉम्पैक्ट डिज़ाइन और उपयुक्त पीवीसी, पीयूआर और उच्च-लचीलेपन वाले केबलों के साथ संगतता के साथ, एस-कोडेड कनेक्टर विश्वसनीय एसी बिजली वितरण के लिए उपयुक्त हैं। विशिष्ट अनुप्रयोगों में औद्योगिक बिजली वितरण नेटवर्क, स्वचालन नियंत्रण कैबिनेट के अंदर एसी बिजली कनेक्शन, एकल-चरण एसी लोड, और रेल सिग्नलिंग और पावर सिस्टम में नियंत्रण कैबिनेट और ट्रैकसाइड सेंसर के बीच कनेक्शन शामिल हैं। IP67 सुरक्षा और कंपन-प्रतिरोधी निर्माण, जहां निर्दिष्ट हो, मांग वाले औद्योगिक वातावरण में संचालन में सहायता करते हैं।

सीएजेडएन एस-कोडेड कनेक्टर एसी पावर अनुप्रयोगों में कम संपर्क प्रतिरोध और स्थिर विद्युत प्रदर्शन का समर्थन करने के लिए, उत्पाद कॉन्फ़िगरेशन के आधार पर, सोने या चांदी चढ़ाना विकल्पों के साथ सटीक तांबा-मिश्र धातु संपर्कों का उपयोग करते हैं। प्रासंगिक विद्युत और पर्यावरणीय आवश्यकताओं से मेल खाने पर वे औद्योगिक वितरण, नियंत्रण कैबिनेट और रेल परिवहन प्रणालियों के लिए उपयुक्त हैं।

2. के-कोडेड: हाई-वोल्टेज एसी पावर, 630 वी/16 ए

के-कोडेड कनेक्टर लागू आईईसी आवश्यकताओं के तहत 630 वी के रेटेड वोल्टेज और 16 ए के रेटेड वर्तमान के साथ उच्च-वोल्टेज एसी पावर ट्रांसमिशन के लिए डिज़ाइन किए गए हैं। कुछ निर्माता 800 V तक की रेटिंग वाले मॉडल पेश करते हैं, जिन्हें विशिष्ट उत्पाद दस्तावेज़ीकरण के अनुसार सत्यापित किया जाना चाहिए। उपलब्ध कॉन्फ़िगरेशन में 2-पिन, 2+पीई-पिन, 3+पीई-पिन और 4+पीई-पिन विकल्प शामिल हैं, जिससे आवश्यकता पड़ने पर सुरक्षात्मक पृथ्वी को शामिल किया जा सकता है।

के-कोडेड कनेक्टर उच्च-शक्ति भार और भारी-शुल्क वाले उपकरणों के लिए उपयुक्त हैं जहां स्थापना स्थान सीमित है। वे मशीनरी, औद्योगिक ड्राइव सिस्टम और एसी-संचालित उपकरणों के लिए कॉम्पैक्ट बिजली कनेक्शन का समर्थन करते हैं जिन्हें सुरक्षात्मक ग्राउंडिंग की आवश्यकता होती है।

CAZN K-कोडेड कनेक्टर को इन्सुलेशन संरचना और संपर्क करंट-ले जाने की क्षमता पर ध्यान देकर डिज़ाइन किया गया है। सुरक्षात्मक पृथ्वी के साथ कॉन्फ़िगरेशन संगत उपकरणों की ग्राउंडिंग आवश्यकताओं का समर्थन करते हैं, जो एसी बिजली अनुप्रयोगों की मांग के लिए एक कॉम्पैक्ट कनेक्शन समाधान प्रदान करते हैं।

3. टी-कोडेड: डीसी पावर, 63 वी/12 ए

टी-कोडेड कनेक्टर लो-वोल्टेज डीसी पावर ट्रांसमिशन के लिए हैं, जिसमें 63 वी का रेटेड वोल्टेज और 12 ए का रेटेड करंट है। उपलब्ध कॉन्फ़िगरेशन में 2-पिन, 2+पीई-पिन और 3+पीई-पिन संस्करण शामिल हैं, जो विभिन्न पावर और ग्राउंडिंग आवश्यकताओं के लिए विकल्प प्रदान करते हैं।

विशिष्ट अनुप्रयोगों में फील्डबस उपकरण बिजली आपूर्ति, कॉम्पैक्ट डीसी मोटर्स, कम वोल्टेज पावर मॉड्यूल और आईओ-लिंक घटक शामिल हैं। उनका कॉम्पैक्ट डिज़ाइन वितरित I/O और बुद्धिमान सेंसर और एक्चुएटर नेटवर्क के लिए सुविधाजनक बिजली कनेक्शन का समर्थन करता है।

सीएजेडएन टी-कोडेड कनेक्टर विश्वसनीय डीसी पावर ट्रांसमिशन के साथ एक कॉम्पैक्ट फॉर्म फैक्टर को जोड़ते हैं, जो उन्हें फील्डबस मॉड्यूल, आईओ-लिंक घटकों और अन्य कम वोल्टेज डीसी उपकरणों के लिए उपयुक्त बनाता है। लोड करंट, ग्राउंडिंग आवश्यकताओं और उपकरण इंटरफ़ेस के अनुसार उपयुक्त कॉन्फ़िगरेशन का चयन किया जाना चाहिए।

4. एल-कोडेड: हाई-करंट डीसी पावर, 63 वी/16 ए

एल-कोडेड कनेक्टर एम12 कनेक्टर परिवार में उच्च-वर्तमान डीसी पावर विकल्पों में से हैं, जो 63 वी के रेटेड वोल्टेज और 16 ए के रेटेड वर्तमान का समर्थन करते हैं। उपलब्ध कॉन्फ़िगरेशन में 2-पिन, 3-पिन, 3+पीई-पिन, 4-पिन और 4+पीई-पिन संस्करण शामिल हैं, जो विभिन्न बिजली वितरण और ग्राउंडिंग व्यवस्था के लिए लचीलापन प्रदान करते हैं।

16 ए वर्तमान रेटिंग का समर्थन करने के लिए, एल-कोडेड केबल असेंबली केबल निर्माण, स्थापना स्थितियों और निर्माता के विनिर्देशों के आधार पर 14 एडब्ल्यूजी कंडक्टर, लगभग 2.5 मिमी² का उपयोग कर सकती हैं। अनुप्रयोग के लिए उचित रूप से चुने जाने पर बड़ा कंडक्टर क्रॉस-सेक्शन वोल्टेज ड्रॉप और प्रतिरोधी हीटिंग को कम करने में मदद करता है।

एल-कोडेड कनेक्टर का व्यापक रूप से 24 वी डीसी वितरण और औद्योगिक आई/ओ पावर सिस्टम में उपयोग किया जाता है। वे रोबोटिक्स, सर्वो ड्राइव, एजीवी, एलईडी लाइटिंग और मोटर नियंत्रण अनुप्रयोगों के लिए भी उपयुक्त हैं जिन्हें उच्च डीसी वर्तमान क्षमता के साथ कॉम्पैक्ट कनेक्शन की आवश्यकता होती है।

सीएजेडएन एल-कोडेड कनेक्टर विश्वसनीय 16 ए डीसी पावर ट्रांसमिशन का समर्थन करने के लिए संपर्क ज्यामिति और कंडक्टर संगतता को ध्यान में रखकर डिजाइन किए गए हैं। सुरक्षात्मक पृथ्वी विकल्पों सहित एकाधिक पिन कॉन्फ़िगरेशन, उन्हें औद्योगिक स्वचालन में वितरित बिजली अनुप्रयोगों के लिए उपयुक्त बनाते हैं।

उच्च-वर्तमान अनुप्रयोगों के लिए पिन कॉन्फ़िगरेशन का मिलान

संपर्कों की संख्या का चयन पावर सर्किट, ग्राउंडिंग व्यवस्था और सहायक कनेक्शन आवश्यकताओं के अनुसार किया जाना चाहिए। उच्च पिन गणना का मतलब स्वचालित रूप से उच्च वर्तमान रेटिंग नहीं है, क्योंकि अनुमत वर्तमान कोडिंग, संपर्क डिज़ाइन, कंडक्टर आकार और परिचालन स्थितियों पर निर्भर करता है।

पिन कॉन्फ़िगरेशन चुनते समय, पावर प्रकार (एसी या डीसी), आवश्यक वोल्टेज और करंट, सुरक्षात्मक पृथ्वी की आवश्यकताएं, उपलब्ध इंस्टॉलेशन स्थान और प्रवेश सुरक्षा रेटिंग का मूल्यांकन करें। एसकेटीएल कोडिंग संगत कनेक्टर्स के बीच यांत्रिक कुंजीयन प्रदान करती है, जबकि उपलब्ध पिन व्यवस्था इंटरफ़ेस को विभिन्न बिजली आवश्यकताओं के लिए अनुकूलित करने की अनुमति देती है।

विशिष्ट अनुप्रयोग परिदृश्य

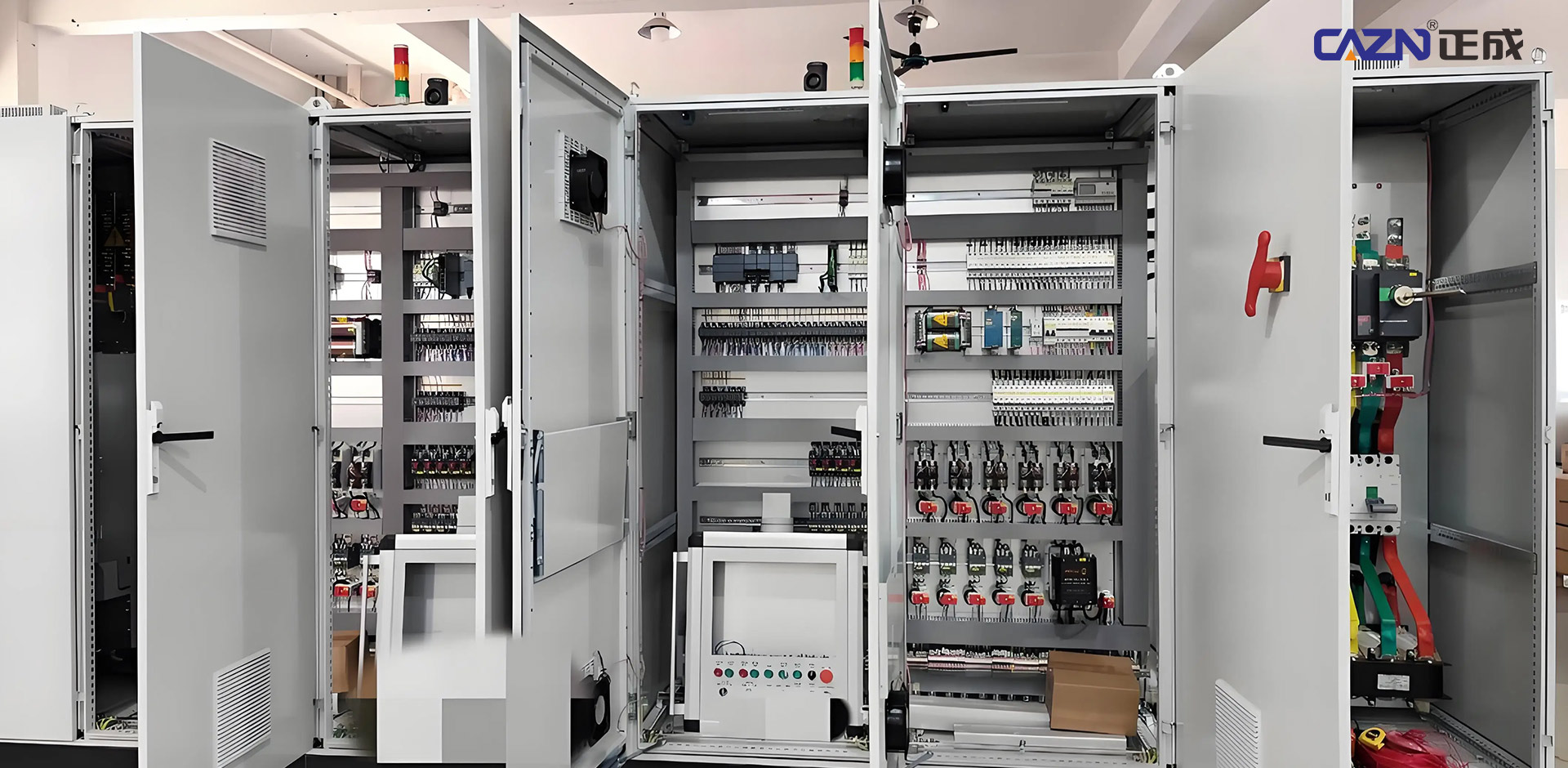

1. औद्योगिक स्वचालन और नियंत्रण कैबिनेट

एस-कोडेड और के-कोडेड कनेक्टर का उपयोग औद्योगिक नियंत्रण कैबिनेट में एसी बिजली वितरण के लिए किया जाता है, जो वितरण इकाइयों से संगत उपकरण और लोड में बिजली स्थानांतरित करता है। एल-कोडेड कनेक्टर औद्योगिक I/O सिस्टम के लिए 24 V DC बिजली वितरण का समर्थन कर सकते हैं, जो वितरित बिजली आपूर्ति और फ़ील्ड उपकरणों के बीच एक कॉम्पैक्ट कनेक्शन बनाते हैं।

IP67 सुरक्षा और उपयुक्त कंपन-प्रतिरोधी निर्माण के साथ CAZN SKTL कनेक्टर नियंत्रण कैबिनेट के अंदर या बाहर औद्योगिक प्रतिष्ठानों का समर्थन कर सकते हैं। जब चयनित कॉन्फ़िगरेशन एप्लिकेशन की विद्युत और पर्यावरणीय आवश्यकताओं को पूरा करता है तो उनके कॉम्पैक्ट इंटरफेस वायरिंग और रखरखाव को भी सरल बना सकते हैं।

2. रोबोटिक्स और सर्वो ड्राइव

औद्योगिक रोबोट, एजीवी, रोबोटिक हथियार और सर्वो ड्राइव सिस्टम को विश्वसनीय बिजली कनेक्शन की आवश्यकता होती है जो कंपन और बार-बार होने वाली हलचल को सहन कर सके। एल-कोडेड कनेक्टर निर्दिष्ट कॉन्फ़िगरेशन में 16 ए डीसी क्षमता तक प्रदान करते हैं और संगत रोबोटिक उपकरण और सर्वो सिस्टम में बिजली वितरण के लिए उपयुक्त हैं। के-कोडेड कनेक्टर का उपयोग वहां किया जा सकता है जहां एसी पावर और सुरक्षात्मक ग्राउंडिंग की आवश्यकता होती है।

सीएजेडएन एल-कोडेड और के-कोडेड कनेक्टर उत्पाद श्रृंखला के आधार पर प्री-असेंबल केबल असेंबली और फील्ड टर्मिनेशन के लिए इच्छित कॉन्फ़िगरेशन में उपलब्ध हैं। सीधे और कोणीय आवास विकल्प रोबोट जोड़ों, बेस और मोबाइल प्लेटफ़ॉर्म के आसपास सीमित स्थान को समायोजित करने में मदद कर सकते हैं।

3. मोटर्स और ड्राइव सिस्टम

कॉम्पैक्ट डीसी मोटर्स, स्टेपर मोटर्स और लीनियर एक्चुएटर्स को आमतौर पर विश्वसनीय फ़ील्ड पावर कनेक्शन की आवश्यकता होती है। टी-कोडित कनेक्टर अपनी निर्दिष्ट रेटिंग के भीतर कम-वर्तमान डीसी अनुप्रयोगों के लिए उपयुक्त हैं, जबकि एल-कोडित कनेक्टर संगत मोटर ड्राइव और उपकरणों के लिए उच्च-वर्तमान डीसी वितरण का समर्थन करते हैं।

CAZN टी-कोडेड और एल-कोडेड उत्पाद अलग-अलग शक्ति और ग्राउंडिंग आवश्यकताओं को समायोजित करने के लिए अलग-अलग संपर्क कॉन्फ़िगरेशन प्रदान करते हैं। चयन में केवल नाममात्र करंट पर निर्भर रहने के बजाय मोटर स्टार्टिंग करंट, निरंतर करंट, केबल की लंबाई, वोल्टेज ड्रॉप और ऑपरेटिंग वातावरण को ध्यान में रखना चाहिए।

4. फील्डबस और I/O सिस्टम

फील्डबस मॉड्यूल और वितरित I/O उपकरण को पावर देना टी-कोडेड और एल-कोडेड कनेक्टर के लिए एक विशिष्ट अनुप्रयोग है। टी-कोडेड कनेक्टर फ़ील्ड उपकरणों और संचार मॉड्यूल को कम वोल्टेज डीसी बिजली की आपूर्ति कर सकते हैं, जबकि एल-कोडेड कनेक्टर जहां आवश्यक हो वहां उच्च डीसी धाराओं को वितरित कर सकते हैं।

क्योंकि समर्पित पावर कोडिंग को यांत्रिक रूप से मानक एम12 सिग्नल कोडिंग से अलग किया जाता है, संगत एसकेटीएल कनेक्टर पावर सर्किट को सिग्नल पोर्ट से जोड़ने के जोखिम को कम करने में मदद करते हैं। CAZN टी-कोडेड और एल-कोडेड कनेक्टर औद्योगिक नेटवर्क में अधिक व्यवस्थित वायरिंग और रखरखाव योग्य बिजली वितरण का समर्थन कर सकते हैं।

5. बुद्धिमान और औद्योगिक प्रकाश व्यवस्था

विद्युत रेटिंग उपयुक्त होने पर एलईडी लाइटिंग सिस्टम, औद्योगिक ल्यूमिनेयर और आउटडोर लाइटिंग प्रतिष्ठान डीसी बिजली वितरण के लिए एल-कोडेड कनेक्टर का उपयोग कर सकते हैं। उनकी वर्तमान क्षमता संगत प्रकाश भार का समर्थन कर सकती है, जबकि उपयुक्त PUR केबल असेंबली और IP67-रेटेड कनेक्टर कॉन्फ़िगरेशन धूल, नमी या बाहरी वातावरण में कनेक्शन की सुरक्षा में मदद कर सकते हैं।

CAZN एल-कोडेड कनेक्टर को फ़ैक्टरी लाइटिंग, आउटडोर ल्यूमिनेयर और लैंडस्केप लाइटिंग के लिए उपयुक्त मौसम प्रतिरोधी केबल विकल्पों के साथ निर्दिष्ट किया जा सकता है। वास्तविक उपयुक्तता कनेक्टर की रेटेड वर्तमान, केबल तापमान रेटिंग, यूवी प्रतिरोध और स्थापना की पर्यावरणीय आवश्यकताओं पर निर्भर करती है।

6. नवीन ऊर्जा उपकरण एवं रेल परिवहन

नए ऊर्जा उपकरण, चार्जिंग बुनियादी ढांचे और रेल परिवहन प्रणालियों में, एसकेटीएल कनेक्टर नियंत्रण कैबिनेट और संगत उपकरणों के बीच बिजली कनेक्शन प्रदान कर सकते हैं। एस-कोडेड कनेक्टर का उपयोग एसी बिजली वितरण में किया जा सकता है, जबकि के-कोडेड कनेक्टर उनकी निर्दिष्ट रेटिंग के भीतर उच्च-वोल्टेज एसी बिजली अनुप्रयोगों के लिए हैं।

धूल और नमी से सुरक्षा, उपयुक्त कंपन प्रतिरोध के साथ मिलकर, मोबाइल या मांग वाले वातावरण में विश्वसनीय कनेक्शन का समर्थन कर सकती है। लागू IEC 61076-2-111 आवश्यकताओं के लिए डिज़ाइन किए गए CAZN SKTL कनेक्टर्स का मूल्यांकन इन अनुप्रयोगों के लिए उपकरण के वोल्टेज, करंट, पर्यावरण और प्रमाणन आवश्यकताओं के अनुसार किया जा सकता है।

7. मांगपूर्ण वातावरण: खाद्य प्रसंस्करण और फार्मास्युटिकल सुविधाएं

खाद्य और पेय पदार्थ उत्पादन और फार्मास्युटिकल विनिर्माण में बार-बार धुलाई, नमी, सफाई एजेंट और सख्त रखरखाव प्रक्रियाएं शामिल हो सकती हैं। उपयुक्त सामग्री और उच्च प्रवेश सुरक्षा वाले कनेक्टर, जहां उपलब्ध हों वहां IP69K-रेटेड कॉन्फ़िगरेशन सहित, उच्च दबाव वाली सफाई के संपर्क में आने वाले इंस्टॉलेशन के लिए विचार किया जा सकता है।

उपयुक्त PUR केबल जैकेट विशिष्ट फॉर्मूलेशन के आधार पर, तेल और चयनित रसायनों के प्रति प्रतिरोध प्रदान कर सकते हैं। CAZN एप्लिकेशन आवश्यकताओं के विरुद्ध कनेक्टर और सामग्री विकल्पों का मूल्यांकन कर सकता है, लेकिन IP69K सुरक्षा, संक्षारण प्रतिरोध और रासायनिक अनुकूलता को संपूर्ण SKTL श्रृंखला में मानने के बजाय सटीक उत्पाद के लिए सत्यापित किया जाना चाहिए।

चयन और स्थापना संबंधी विचार

लागू मानक: एसकेटीएल पावर कनेक्टर आईईसी 61076-2-111 के अंतर्गत आते हैं, जो प्रासंगिक आयामी, कोडिंग, सुरक्षा और विनिमेयता आवश्यकताओं को संबोधित करता है। चयनित CAZN कनेक्टर के लिए मानक संस्करण और उत्पाद-विशिष्ट अनुपालन दस्तावेज़ की पुष्टि करें।

प्रवेश सुरक्षा: IP67-रेटेड मॉडल परिभाषित परीक्षण स्थितियों के तहत धूल के प्रवेश और अस्थायी विसर्जन से सुरक्षा के लिए डिज़ाइन किए गए हैं। उच्च दबाव या उच्च तापमान वाशडाउन वाले अनुप्रयोगों के लिए विशेष रूप से रेटेड IP69K उत्पाद की आवश्यकता हो सकती है।

केबल चयन: पीयूआर उच्च लचीलेपन वाले केबलों को अक्सर रोबोटिक गति और ड्रैग चेन जैसे गतिशील अनुप्रयोगों के लिए पसंद किया जाता है, जबकि पीवीसी केबल कुछ निश्चित इंस्टॉलेशन के लिए उपयुक्त हो सकते हैं। एस-कोडित असेंबली 16 एडब्ल्यूजी कंडक्टर, लगभग 1.5 मिमी² का उपयोग कर सकती हैं, जबकि 16 ए के लिए रेटेड एल-कोडेड असेंबली 14 एडब्ल्यूजी कंडक्टर, लगभग 2.5 मिमी² का उपयोग कर सकती हैं। अंतिम आकार में केबल की लंबाई, परिवेश का तापमान, बंडलिंग, स्थापना विधि और लागू विद्युत आवश्यकताएं शामिल होनी चाहिए।

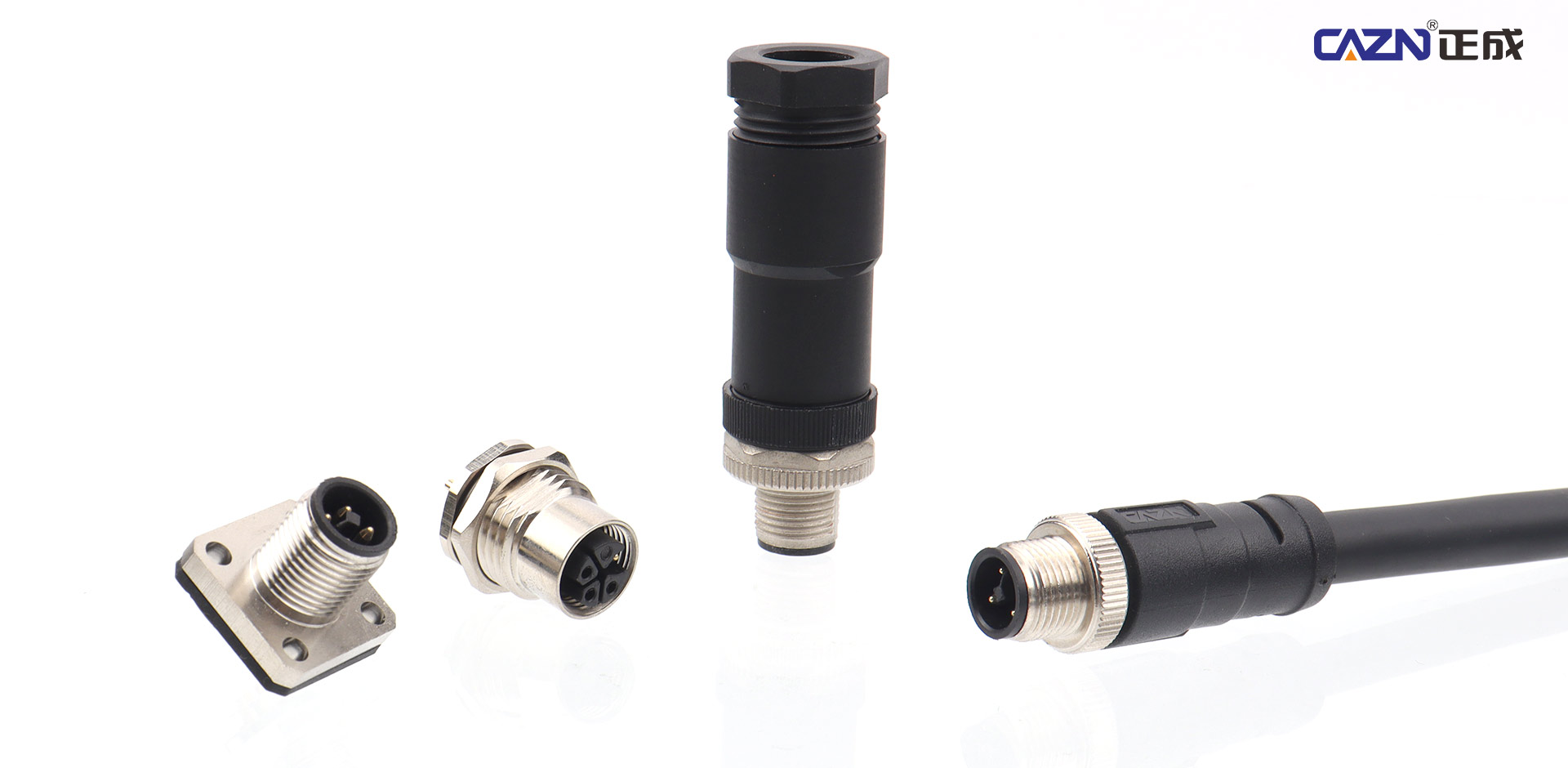

स्थापना विकल्प: उत्पाद श्रृंखला के आधार पर, उपलब्ध व्यवस्थाओं में ओवरमोल्डेड कॉर्डसेट, फ़ील्ड-वायरेबल कनेक्टर, पैनल-माउंट या बल्कहेड कनेक्टर और सीधे या कोणीय हाउसिंग शामिल हो सकते हैं। उपयुक्त विकल्प सेवाक्षमता, स्थापना स्थान और क्या केबल कनेक्शन ठीक है या बार-बार हिलने-डुलने के अधीन है, पर निर्भर करता है।

परिचालन की स्थिति: विशेष उत्पाद मॉडल के लिए लगभग -25°C से +80°C का तापमान रेंज, 5 mΩ से अधिक का संपर्क प्रतिरोध और लगभग 500 संभोग चक्रों का स्थायित्व उपलब्ध हो सकता है। ये मान उत्पाद-विशिष्ट उदाहरण हैं, सभी M12 SKTL कनेक्टर्स के लिए सार्वभौमिक आवश्यकताएं नहीं हैं, और प्रासंगिक CAZN डेटाशीट में इसकी पुष्टि की जानी चाहिए।

चयन क्रम: पहले यह निर्धारित करें कि एप्लिकेशन को एसी या डीसी पावर की आवश्यकता है या नहीं। फिर आवश्यक वोल्टेज, निरंतर धारा, पिन कॉन्फ़िगरेशन और सुरक्षात्मक पृथ्वी व्यवस्था की पहचान करें। अंत में, सुरक्षा रेटिंग, केबल निर्माण, माउंटिंग विधि और ऑपरेटिंग वातावरण निर्दिष्ट करें। CAZN प्रत्येक उत्पाद श्रृंखला की विशिष्टताओं के अधीन, विभिन्न इंस्टॉलेशन आवश्यकताओं के लिए SKTL कनेक्टर कॉन्फ़िगरेशन प्रदान करता है।

निष्कर्ष

चार एम12 एसकेटीएल पावर कोडिंग औद्योगिक पावर ट्रांसमिशन के लिए विशिष्ट समाधान प्रदान करती हैं। एस-कोडेड कनेक्टर अपने निर्दिष्ट 630 वी/12 ए रेटिंग तक एसी अनुप्रयोगों का समर्थन करते हैं, जबकि के-कोडेड कनेक्टर लागू आईईसी आवश्यकताओं के तहत 630 वी/16 ए तक की रेटिंग के साथ उच्च-वर्तमान एसी आवश्यकताओं को संबोधित करते हैं। डीसी सिस्टम के लिए, टी-कोडेड कनेक्टर 63 वी/12 ए तक रेटेड अनुप्रयोगों का समर्थन करते हैं, जबकि एल-कोडेड कनेक्टर संगत उच्च-वर्तमान डीसी वितरण के लिए 63 वी/16 ए तक प्रदान करते हैं।

सही पिन कॉन्फ़िगरेशन चुनने के लिए संपर्कों की गिनती से अधिक की आवश्यकता होती है। सुरक्षित और विश्वसनीय संचालन प्राप्त करने के लिए विद्युत रेटिंग, कंडक्टर आकार, सुरक्षात्मक पृथ्वी की आवश्यकताएं, प्रवेश सुरक्षा, केबल लचीलापन और स्थापना की स्थिति सभी पर विचार किया जाना चाहिए।

CAZN औद्योगिक कनेक्टिविटी समाधान विकसित करना जारी रखता है, जिसमें M12 SKTL पावर कनेक्टर S, K, T और L कोडिंग विकल्प और पिन कॉन्फ़िगरेशन और माउंटिंग शैलियों की एक श्रृंखला को कवर करते हैं। एप्लिकेशन आवश्यकताओं के साथ कनेक्टर कोडिंग और कॉन्फ़िगरेशन का मिलान करके और प्रासंगिक तकनीकी दस्तावेज़ीकरण को सत्यापित करके, उपयोगकर्ता सुरक्षित, अधिक विश्वसनीय और बनाए रखने में आसान औद्योगिक बिजली वितरण प्रणाली का निर्माण कर सकते हैं।
