स्वचालित बैटरी पैक लाइनों के लिए औद्योगिक कनेक्टर: उच्च-चक्र संभोग और ईएमआई प्रतिरोध

1. उन्नत नई ऊर्जा बैटरी विनिर्माण में औद्योगिक कनेक्टिविटी चुनौतियां

इलेक्ट्रिक वाहन और ऊर्जा भंडारण उद्योगों की तीव्र वृद्धि से प्रेरित होकर, लिथियम-आयन और सोडियम-आयन बैटरी विनिर्माण टेरावाट-घंटे (टीडब्ल्यूएच) युग में प्रवेश कर रहा है। सेल सॉर्टिंग, मॉड्यूल लोडिंग और बैटरी टैब की लेजर वेल्डिंग से लेकर बीएमएस हार्नेस इंस्टॉलेशन और संपूर्ण बैटरी पैक के एंड-ऑफ-लाइन (ईओएल) चार्ज-डिस्चार्ज परीक्षण तक, अत्यधिक स्वचालित, टैक्ट-संचालित असेंबली लाइनें औद्योगिक रोबोट, सटीक लेजर वेल्डिंग मशीन, हाई-स्पीड मशीन विजन निरीक्षण सिस्टम, स्वचालित निर्देशित वाहन (एजीवी), और परीक्षण वर्कस्टेशन सहित औद्योगिक उपकरणों पर आवश्यकताओं की मांग करती हैं।

आधुनिक पावर बैटरी पैक उत्पादन लाइनें अक्सर 30-60 सेकंड के चक्र समय को लक्षित करती हैं। मजबूत विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) और निरंतर उच्च गति संचालन द्वारा विशेषता वाले उच्च-थ्रूपुट विनिर्माण वातावरण में, औद्योगिक कनेक्टर और केबल को काफी यांत्रिक और विद्युत तनाव का सामना करना पड़ता है।

ड्रैग चेन और रोबोटिक जोड़ों में उच्च आवृत्ति फ्लेक्सिंग और मरोड़

बैटरी सेल हैंडलिंग और वेल्डिंग के लिए उपयोग किए जाने वाले छह-अक्ष वाले औद्योगिक रोबोटों की तीव्र, दोहरावदार गतिविधियों के दौरान, ड्रैग चेन और रोबोट हथियारों में स्थापित केबलों को लाखों झुकने, मुड़ने और तन्य चक्रों का सामना करना पड़ता है। साधारण केबलों में कंडक्टर की थकान और टूट-फूट, परिरक्षण-परत के फ्रैक्चर हो सकते हैं जो विद्युत चुम्बकीय सुरक्षा से समझौता करते हैं, या बाहरी जैकेट में दरार आ सकती है। ये विफलताएँ अप्रत्याशित उत्पादन लाइन रुकावटों को ट्रिगर कर सकती हैं।

लेजर वेल्डिंग और हाई-पावर सर्वो ड्राइव से गंभीर ईएमआई

बैटरी पैक उत्पादन लाइनें अक्सर तांबे और एल्यूमीनियम बैटरी-टैब वेल्डिंग के लिए किलोवाट-क्लास फाइबर लेजर का उपयोग करती हैं, जबकि कई उच्च-शक्ति सर्वो मोटर्स उच्च आवृत्ति पर गति और गति कम करते हैं। इलेक्ट्रोमैग्नेटिक पल्स और हार्मोनिक हस्तक्षेप औद्योगिक बस केबल और मशीन विज़न सिग्नल लाइनों में जुड़ सकते हैं, जिससे संभावित रूप से औद्योगिक ईथरनेट पैकेट हानि, औद्योगिक कैमरों से छवि कलाकृतियाँ, या गलत माप डेटा हो सकता है।

ईओएल परीक्षण स्टेशनों में उच्च आवृत्ति संभोग पहनना

विद्युत प्रदर्शन और इन्सुलेशन प्रतिरोध-वोल्टेज परीक्षण के दौरान, त्वरित-कनेक्ट परीक्षण इंटरफेस को प्रति शिफ्ट में सैकड़ों या यहां तक ​​कि हजारों बार जोड़ा और हटाया जा सकता है। सीमित मेटिंग टिकाऊपन वाले सामान्य औद्योगिक टर्मिनल संपर्क-प्लेटिंग घिसाव और बढ़े हुए संपर्क प्रतिरोध का अनुभव कर सकते हैं, जिससे संभावित रूप से गलत परीक्षण विफलताएं और गलत बैटरी पैक स्वीकृति परिणाम उत्पन्न हो सकते हैं।

धात्विक छींटे और वेल्डिंग धूआं संदूषण

लेजर वेल्डिंग के दौरान उत्पन्न महीन धातु के कण, धूल निष्कर्षण प्रणालियों द्वारा बनाए गए वायु प्रवाह और दबाव के अंतर के साथ, कनेक्टर सीलिंग, धूल संरक्षण और इन्सुलेट हाउसिंग के थर्मल प्रतिरोध पर कड़ी मांग रखते हैं।

2. बैटरी विनिर्माण उपकरण में उच्च-विश्वसनीयता कनेक्टर्स और केबल्स के लिए मुख्य तकनीकी आवश्यकताएँ

90% या उससे अधिक के समग्र उपकरण प्रभावशीलता (OEE) लक्ष्य जैसे मांग वाले उपकरण उपलब्धता लक्ष्यों का समर्थन करने के लिए, शेन्ज़ेन CAZN इलेक्ट्रिकल कंपनी लिमिटेड (CAZN) उच्च-लचीलेपन अनुप्रयोगों, ईएमआई प्रतिरोध और विस्तारित संभोग जीवन के लिए डिज़ाइन किए गए कनेक्टर और केबल समाधान प्रदान करता है।

हाई-फ्लेक्स ड्रैग चेन केबल्स और इंटीग्रेटेड ओवरमोल्डिंग

अल्ट्रा-फाइन फंसे हुए ऑक्सीजन-मुक्त तांबे के कंडक्टर

प्रत्येक कंडक्टर का निर्माण लगभग 0.05–0.08 मिमी के व्यक्तिगत तार व्यास के साथ बारीक फंसे, उच्च शुद्धता वाले ऑक्सीजन मुक्त तांबे के तारों से किया जा सकता है। कम-घर्षण संशोधित टीपीई या पीपी कंडक्टर इन्सुलेशन के साथ संयुक्त, यह निर्माण आंतरिक यांत्रिक तनाव को कम कर सकता है और बार-बार आंदोलन के तहत लचीलेपन में सुधार कर सकता है।

घर्षण-प्रतिरोधी PUR बाहरी जैकेट

उच्च-यांत्रिक-शक्ति पॉलीयूरेथेन (पीयूआर) जैकेट सामग्री निर्माण के आधार पर खनिज तेल, शीतलक और काटने वाले तरल पदार्थ के प्रति प्रतिरोध प्रदान करते हैं। ड्रैग चेन अनुप्रयोगों की मांग के लिए, केबल डिज़ाइन निर्दिष्ट परीक्षण स्थितियों और सत्यापन परिणामों के अधीन, कम से कम 10 मिलियन चक्रों के निरंतर लचीलेपन सहनशक्ति को लक्षित कर सकता है।

एकीकृत इंजेक्शन-मोल्ड तनाव राहत

कनेक्टर टेल और पीयूआर केबल जैकेट को ग्रेडेड स्ट्रेन रिलीफ के साथ एक सतत इंटरफ़ेस बनाने के लिए सेकेंडरी वर्टिकल इंजेक्शन मोल्डिंग के माध्यम से एकीकृत किया जा सकता है। यह केबल निकास पर तनाव सांद्रता को कम करने में मदद करता है और कनेक्टर के पास तेज मोड़ के कारण होने वाली क्षति के जोखिम को कम करता है।

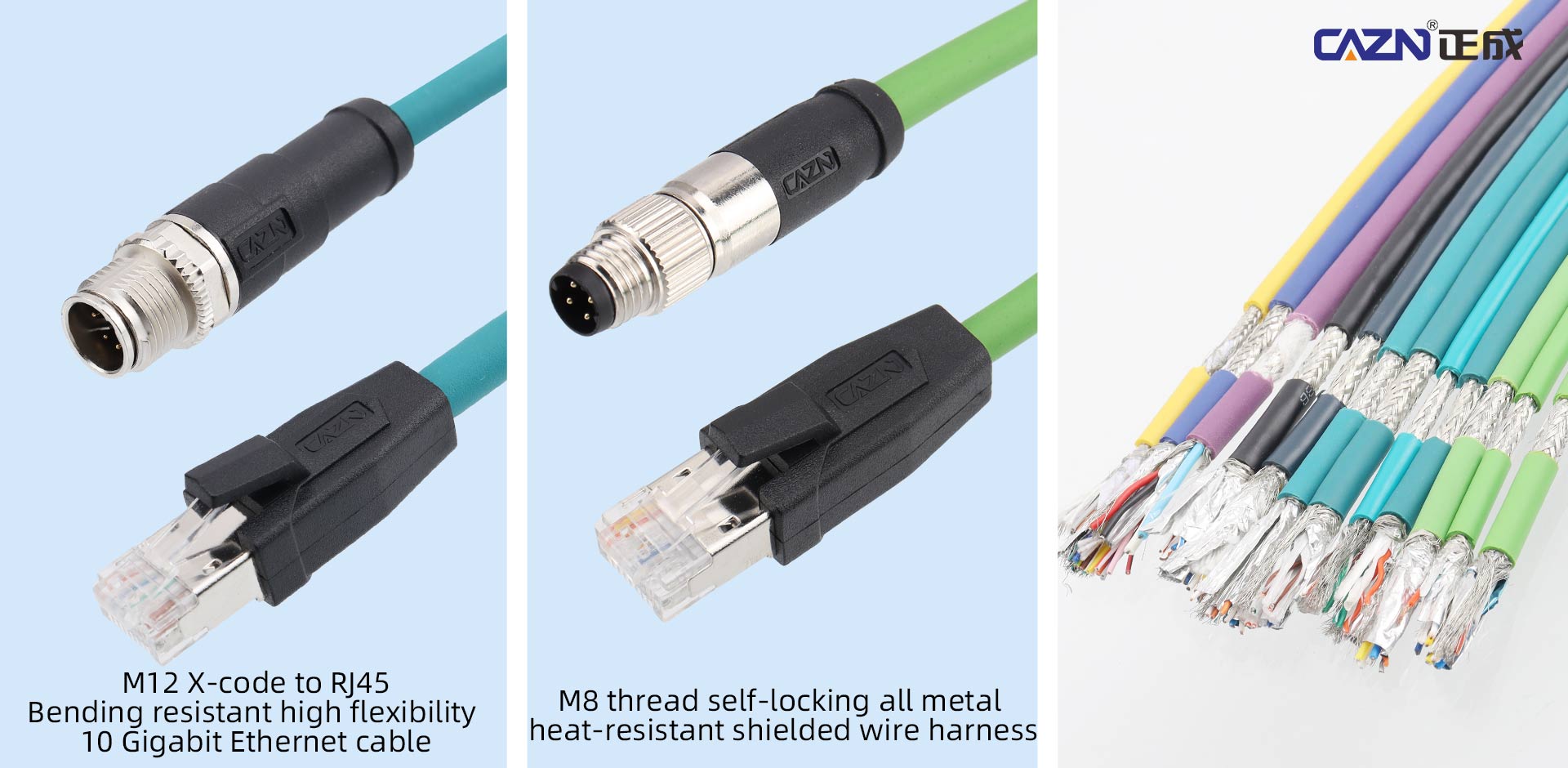

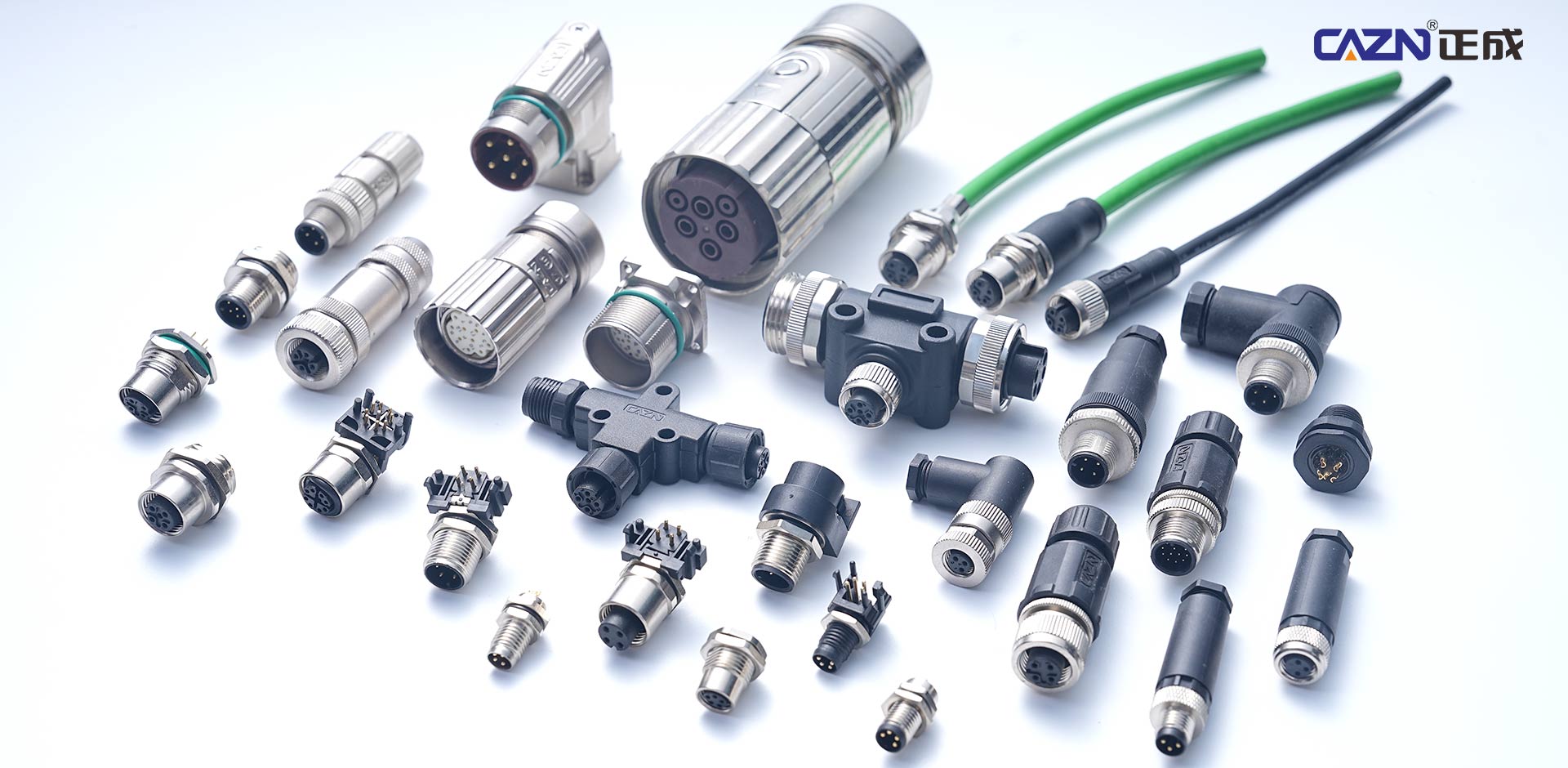

हाई-स्पीड मशीन विजन और औद्योगिक ईथरनेट कनेक्टिविटी: एम12 एक्स-कोडेड और डी-कोडेड कनेक्टर

360-डिग्री परिरक्षित निर्माण

एम12 एक्स-कोडेड कनेक्टर चार मुड़े हुए जोड़े को भौतिक रूप से अलग करने के लिए एक आंतरिक धातु क्रॉस-डिवाइडर का उपयोग करते हैं। यह संरचना निकट-अंत क्रॉसस्टॉक (NEXT) और दूर-अंत क्रॉसस्टॉक (FEXT) को नियंत्रित करने में मदद करती है, कैट 6A-क्लास केबलिंग और 10 Gbps तक डेटा ट्रांसमिशन दरों का समर्थन करती है जब पूरा चैनल प्रासंगिक आवश्यकताओं को पूरा करता है।

मजबूत जिंक-मिश्र धातु डाई-कास्ट हाउसिंग

जिंक-मिश्र धातु डाई-कास्ट हाउसिंग यांत्रिक सुरक्षा प्रदान कर सकती है और विद्युत चुम्बकीय संगतता (ईएमसी) में योगदान कर सकती है। परिरक्षण प्रभावशीलता संपूर्ण कनेक्टर और केबल असेंबली पर निर्भर करती है, जिसमें ढाल समाप्ति, संभोग इंटरफेस और स्थापना शामिल है। 500 मेगाहर्ट्ज पर 50 डीबी से अधिक क्षीणन जैसे प्रदर्शन लक्ष्यों को प्रत्येक मॉडल के लिए अनुमानित करने के बजाय उत्पाद-विशिष्ट परीक्षण रिपोर्ट के माध्यम से सत्यापित किया जाना चाहिए।

ये डिज़ाइन सुविधाएँ मशीन विज़न और औद्योगिक संचार लिंक को उच्च-शक्ति लेजर उपकरण और उच्च-आवृत्ति इनवर्टर के हस्तक्षेप से बचाने में मदद करती हैं।

पहनने के लिए प्रतिरोधी सोना-प्लेटेड संपर्क और लंबे जीवन परीक्षण कनेक्शन

मोटी कठोर-सोने की परत चढ़ाना

संपर्क पिन में स्प्रिंग-ग्रेड बेरिलियम कॉपर या फॉस्फोर कांस्य सब्सट्रेट का उपयोग किया जा सकता है, जिसमें संपर्क विनिर्देश के आधार पर निकेल अंडरलेयर और हार्ड-गोल्ड प्लेटिंग लगभग 30-50 माइक्रोइंच मोटी (0.76-1.27 माइक्रोन) होती है। एक उचित रूप से इंजीनियर की गई संपर्क प्रणाली परिभाषित परीक्षण स्थितियों के तहत स्थिर संपर्क प्रतिरोध बनाए रखते हुए 5,000 या अधिक संभोग चक्रों को लक्षित कर सकती है।

फ्लोटिंग ब्लाइंड-मेट तंत्र

परीक्षण इंटरफेस में ±2 मिमी के अक्षीय मुआवजे और ±1.5 मिमी के रेडियल मुआवजे के साथ एक फ्लोटिंग, स्व-संरेखित तंत्र शामिल हो सकता है। यह स्वचालित हैंडलिंग उपकरण और फिक्स्चर में छोटी स्थिति त्रुटियों को समायोजित करने में मदद करता है, बार-बार संभोग के दौरान मुड़े हुए संपर्कों और यांत्रिक क्षति के जोखिम को कम करता है।

3. बैटरी पैक उत्पादन लाइनों के लिए औद्योगिक कनेक्टर और केबल समाधान की तुलना

नोट: ये आंकड़े सांकेतिक डिज़ाइन लक्ष्य और तुलना श्रेणियां हैं, सार्वभौमिक उद्योग रेटिंग नहीं। वास्तविक प्रदर्शन केबल निर्माण, कनेक्टर डिज़ाइन, परीक्षण विधियों, स्थापना स्थितियों और प्रासंगिक उत्पाद डेटाशीट पर निर्भर करता है। IP68 प्रदर्शन का मूल्यांकन निर्माता की निर्दिष्ट विसर्जन शर्तों के अनुसार किया जाना चाहिए।

4. बैटरी पैक उत्पादन लाइनों के लिए विशिष्ट अनुप्रयोग और CAZN समाधान

मॉड्यूल और संलग्नक दृश्य निरीक्षण स्टेशन (गीगई विजन)

परिचालन की स्थिति

उच्च-रिज़ॉल्यूशन वाले औद्योगिक कैमरे, जिनमें बेसलर, कॉग्नेक्स और दाहेंग जैसे निर्माताओं के सिस्टम शामिल हैं, बैटरी-टैब आयाम, वेल्ड दोष और ब्लू-फिल्म सतह की स्थिति का निरीक्षण करने के लिए सर्वो-संचालित एक्स, वाई और जेड अक्षों के साथ चलते हैं। तेज़ कैमरा मूवमेंट और हाई-स्पीड छवि अधिग्रहण के लिए स्थिर डेटा ट्रांसमिशन की आवश्यकता होती है, खासकर जब कई निरीक्षण स्टेशन एक साथ काम करते हैं।

अनुशंसित समाधान

CAZN M12

अपेक्षित लाभ

जब संपूर्ण केबलिंग चैनल आवश्यक ट्रांसमिशन दर और ईएमआई प्रदर्शन का समर्थन करता है, तो एक उचित रूप से डिज़ाइन की गई असेंबली संचार त्रुटियों को कम कर सकती है और विश्वसनीय उच्च गति छवि अधिग्रहण का समर्थन कर सकती है। केबल फ्लेक्स जीवन और कनेक्टर परिरक्षण को वास्तविक गति प्रोफ़ाइल और स्थापना शर्तों के तहत मान्य किया जाना चाहिए।

लेजर वेल्डिंग स्टेशन और वेल्डिंग-हेड सेंसर फीडबैक

परिचालन की स्थिति

लेजर वेल्डिंग हेड लेजर पोजिशनिंग सेंसर, सुरक्षात्मक गैस सिस्टम और वेल्डिंग क्षेत्र के करीब समाक्षीय तापमान जांच को एकीकृत कर सकते हैं। इन घटकों को संबंधित उपकरणों से यांत्रिक गति, स्थानीय गर्मी, धातु के छींटे और विद्युत चुम्बकीय हस्तक्षेप का सामना करना पड़ता है।

अनुशंसित समाधान

CAZN M8 थ्रेडेड-लॉकिंग, ऑल-मेटल, शील्डेड केबल असेंबलियों को औद्योगिक सेंसर कनेक्शन की मांग के लिए डिज़ाइन किया गया है।

अपेक्षित लाभ

कॉम्पैक्ट फॉर्म फैक्टर स्थापना स्थान और केबल वजन को कम करने में मदद कर सकता है, जबकि धातु आवास उपयुक्त पर्यावरणीय खतरों के खिलाफ यांत्रिक सुरक्षा प्रदान कर सकता है। उचित परिरक्षण और केबल रूटिंग सेंसर और लेजर नियंत्रण प्रणाली के बीच स्थिर तापमान और दूरी-माप संकेतों को बनाए रखने में मदद करती है।

वेल्डिंग स्पैटर और ऊंचे तापमान का वास्तविक प्रतिरोध कनेक्टर सामग्री, केबल जैकेट, माउंटिंग स्थिति और एक्सपोज़र अवधि पर निर्भर करता है। प्रत्यक्ष छींटों के संपर्क के निकट अतिरिक्त सुरक्षा या स्थानांतरण आवश्यक हो सकता है।

बैटरी पैक ईओएल विद्युत परीक्षण स्टेशन

परिचालन की स्थिति

स्वचालित फिक्स्चर इन्सुलेशन प्रतिरोध और प्रतिरोध-वोल्टेज परीक्षण, ओपन-सर्किट वोल्टेज माप, एसी आंतरिक प्रतिरोध (एसीआईआर) माप और फास्ट-चार्जिंग हैंडशेक सत्यापन करने के लिए उच्च-वोल्टेज बैटरी आउटपुट और कम-वोल्टेज बीएमएस नियंत्रण इंटरफेस से कनेक्ट होते हैं।

इन स्टेशनों को विश्वसनीय संपर्क प्रदर्शन, दोहराने योग्य स्थिति और उच्च-वोल्टेज और कम-वोल्टेज सर्किट के बीच स्पष्ट अलगाव की आवश्यकता होती है।

अनुशंसित समाधान

CAZN कस्टम हाई-मेटिंग-साइकिल टेस्ट कनेक्टर और एप्लिकेशन-विशिष्ट फिक्स्चर केबल असेंबली।

अपेक्षित लाभ

फ़्लोटिंग हाउसिंग डिज़ाइन के साथ संयुक्त पहनने-प्रतिरोधी सोना-प्लेटेड संपर्क स्थिरता रखरखाव अंतराल को बढ़ाने और कनेक्शन-संबंधित परीक्षण त्रुटियों को कम करने में मदद कर सकते हैं। संपर्क प्रणाली का चयन लागू वोल्टेज, करंट, इन्सुलेशन और माप आवश्यकताओं के अनुसार किया जाना चाहिए। उच्च-वोल्टेज परीक्षण इंटरफेस को उचित क्रीपेज और क्लीयरेंस दूरी, इन्सुलेशन डिजाइन, जहां आवश्यक हो वहां इंटरलॉकिंग और आकस्मिक संपर्क के खिलाफ सुरक्षा की भी आवश्यकता होती है।

5. CAZN का स्मार्ट मैन्युफैक्चरिंग सपोर्ट सिस्टम

स्वचालन उपकरण निर्माताओं के लिए, कस्टम कनेक्टर विकास और वितरण में देरी संपूर्ण उत्पादन लाइन की कमीशनिंग और रैंप-अप को प्रभावित कर सकती है। CAZN इन चुनौतियों का समाधान करने के लिए उत्तरदायी अनुकूलन और संरचित गुणवत्ता सत्यापन पर ध्यान केंद्रित करता है।

तीव्र अनुकूलन और प्रोटोटाइप विकास

CAZN परियोजना आवश्यकताओं के अनुसार अनुकूलित केबल लंबाई, पिन असाइनमेंट, कनेक्टर ओरिएंटेशन और दिशात्मक 90-डिग्री कोण वाले निकास का समर्थन करता है। सीएडी और सॉलिडवर्क्स-आधारित संरचनात्मक डिजाइन, इन-हाउस मोल्ड-बनाने की क्षमताओं के साथ, एप्लिकेशन-विशिष्ट कनेक्टर और केबल असेंबली के विकास का समर्थन कर सकते हैं।

मानक अनुकूलन परियोजनाओं के लिए, डिज़ाइन जटिलता, सामग्री उपलब्धता और नमूना अनुमोदन आवश्यकताओं के अधीन, प्रोटोटाइप डिलीवरी 3-5 दिनों के भीतर प्राप्त की जा सकती है। प्रारंभिक तकनीकी संरेखण पुनर्कार्य को कम करने और स्वचालित उपकरणों में एकीकरण को तेज करने में मदद करता है।

यांत्रिक और विद्युत परीक्षण क्षमताएँ

सीएजेडएन की परीक्षण क्षमताओं में निरंतर ड्रैग चेन फ्लेक्स परीक्षण, ऑसिलेटिंग फ्लेक्स परीक्षण, वेक्टर नेटवर्क विश्लेषक (वीएनए) माप और माइक्रो-ओम प्रतिरोध माप शामिल हैं। ये परीक्षण केबल यांत्रिक सहनशक्ति, उच्च आवृत्ति संचरण विशेषताओं और संपर्क प्रतिरोध का मूल्यांकन करने में मदद कर सकते हैं।

बैटरी उपकरण अनुप्रयोगों के लिए, परीक्षण मानदंड वास्तविक परिचालन स्थितियों के आसपास परिभाषित किए जाने चाहिए। प्रासंगिक मापदंडों में झुकने की त्रिज्या, यात्रा की गति, त्वरण, मरोड़ कोण, केबल रूटिंग, संभोग आवृत्ति, तापमान, परिरक्षण समाप्ति और ट्रांसमिशन बैंडविड्थ शामिल हो सकते हैं। परीक्षण रिपोर्ट में परीक्षण किए गए उत्पाद विन्यास, नमूना आकार, विधि और स्वीकृति मानदंड की पहचान होनी चाहिए ताकि परिणाम उत्पादन आवश्यकताओं के लिए उचित रूप से लागू किए जा सकें।

निष्कर्ष

उच्च गुणवत्ता वाली पावर बैटरियों के उत्पादन के लिए बुद्धिमान विनिर्माण उपकरण आवश्यक हैं, और औद्योगिक कनेक्टर और केबल बुनियादी ढांचे का एक महत्वपूर्ण हिस्सा हैं जो इन प्रणालियों को विश्वसनीय रूप से संचालित करते रहते हैं। स्वचालित बैटरी पैक उत्पादन लाइनों में, उच्च आवृत्ति केबल फ्लेक्सिंग, विद्युत चुम्बकीय हस्तक्षेप, बार-बार संभोग, और वेल्डिंग संचालन से संदूषण सभी उपकरण उपलब्धता और उत्पादन गुणवत्ता को प्रभावित कर सकते हैं।

CAZN स्वचालन अनुप्रयोगों की मांग के लिए औद्योगिक कनेक्टर और केबल समाधान प्रदान करता है, जिसमें उच्च-फ्लेक्स पीयूआर केबल असेंबली, संरक्षित एम 12 एक्स-कोडेड ईथरनेट कनेक्शन, कॉम्पैक्ट एम 8 सेंसर इंटरफेस और अनुकूलित उच्च-चक्र परीक्षण कनेक्टर शामिल हैं। एप्लिकेशन-विशिष्ट डिज़ाइन, प्रोटोटाइप विकास और मैकेनिकल और इलेक्ट्रिकल सत्यापन के माध्यम से, CAZN उपकरण निर्माताओं को कनेक्शन विश्वसनीयता और रखरखाव चुनौतियों का समाधान करने में मदद करता है।

वास्तविक परिचालन स्थितियों के साथ कनेक्टर चयन, केबल निर्माण, परिरक्षण, संभोग स्थायित्व और पर्यावरण संरक्षण का मिलान करके, बैटरी उपकरण इंटीग्रेटर्स अधिक विश्वसनीय उत्पादन प्रणाली का निर्माण कर सकते हैं और बड़े पैमाने पर स्थिर, उच्च गुणवत्ता वाले विनिर्माण का समर्थन कर सकते हैं।
