CAZN कस्टम M12 फ़ील्ड-असेंबली कनेक्टर्स: मॉड्यूलर समाधान

Oct 22, 2026

जैसे-जैसे औद्योगिक स्वचालन आगे बढ़ रहा है, एम12 सर्कुलर कनेक्टर सेंसर, एक्चुएटर्स, औद्योगिक कैमरे, रोबोट और बुद्धिमान उपकरणों के लिए एक मानक कनेक्शन समाधान बन गए हैं। IEC 61076-2-101 अंतर्राष्ट्रीय मानक के आधार पर, मानकीकृत M12 कनेक्टर लगातार थ्रेडिंग, IP67 सुरक्षा और विनिमेयता प्रदान करते हैं, जो दशकों से उपकरण वायरिंग जटिलता और खरीद लागत को काफी कम करते हैं। हालाँकि, जैसे-जैसे स्मार्ट विनिर्माण, नई ऊर्जा, स्मार्ट कृषि और मशीन विज़न में अनुप्रयोग विकसित होते जा रहे हैं, मानक कनेक्टर कॉन्फ़िगरेशन कॉम्पैक्ट उपकरण संरचनाओं, कठोर ऑपरेटिंग वातावरण और मिश्रित-सिग्नल ट्रांसमिशन की विशिष्ट आवश्यकताओं को पूरा करने में असमर्थ होते जा रहे हैं।

मानक घटक कनेक्शन को संभव बनाते हैं; अनुकूलित घटक उन्हें एप्लिकेशन के अनुकूल बनाते हैं। सामान्य-उद्देश्य वाले उत्पादों से एप्लिकेशन-विशिष्ट, गैर-मानक अनुकूलन तक का विकास एम12 कनेक्टर उद्योग में एक स्पष्ट प्रवृत्ति बन गया है। CAZN, एक राष्ट्रीय स्तर का हाई-टेक उद्यम जो औद्योगिक कनेक्टिविटी में विशेषज्ञता रखता है, कस्टम M12 फ़ील्ड-असेंबली कनेक्टर समाधान प्रदान करने के लिए एक दशक से अधिक के कनेक्टर R&D और विनिर्माण अनुभव का लाभ उठाता है।

गैर-मानक उत्पादों के लिए पूरी तरह से नए सांचे विकसित करने के पारंपरिक मार्ग का अनुसरण करने के बजाय, CAZN मानक M12 इंटरफेस के आसपास निर्मित एक मॉड्यूलर असेंबली आर्किटेक्चर को अपनाता है। यह दृष्टिकोण उपकरण निर्माताओं को वन-स्टॉप ODM कनेक्टिविटी समाधान प्रदान करते हुए परियोजना-विशिष्ट अनुकूलन, प्रदर्शन, लीड समय और लागत को संतुलित करने के साथ अंतर्राष्ट्रीय विनिमेयता को जोड़ता है।

मानक घटकों की सीमाएँ मॉड्यूलर अनुकूलन को चला रही हैं

पारंपरिक मानक M12 कनेक्टर पिन गिनती, कोडिंग, केबल निकास दिशा, केबल सामग्री और परिरक्षण संरचना के लिए पूर्वनिर्धारित विशिष्टताओं के साथ आते हैं। ये निश्चित कॉन्फ़िगरेशन आधुनिक उपकरणों की उभरती मांगों को समायोजित करने के लिए संघर्ष कर सकते हैं:

कॉम्पैक्ट रोबोट जोड़ और सेंसर मॉड्यूल: मानक सीधे कनेक्टर सीमित इंस्टॉलेशन स्थानों में आसपास की संरचनाओं में हस्तक्षेप कर सकते हैं।
हाई-स्पीड मशीन विज़न सिस्टम: पारंपरिक एम12 डी-कोडेड कनेक्टर हाई-स्पीड संचार अनुप्रयोगों की मांग के लिए आवश्यक परिरक्षण और ट्रांसमिशन प्रदर्शन प्रदान नहीं कर सकते हैं।
नई ऊर्जा वाली कृषि मशीनरी और बाहरी उपकरण: अत्यधिक तापमान, तेल और पराबैंगनी जोखिम के प्रतिरोध वाले विशेष केबल आवश्यक हो सकते हैं।
अत्यधिक एकीकृत उपकरण: संयुक्त शक्ति और सिग्नल ट्रांसमिशन, या विभिन्न कार्यों के लिए अनुकूलित पिन असाइनमेंट, मानक पिन कॉन्फ़िगरेशन द्वारा समर्थित नहीं हो सकते हैं।
चिकित्सा और खाद्य-प्रसंस्करण उपकरण: जैकेट सामग्री और रासायनिक सफाई और कीटाणुशोधन के प्रतिरोध पर विशेष आवश्यकताएं लागू हो सकती हैं।

पारंपरिक पूरी तरह से अनुकूलित समाधानों के लिए अक्सर पूरी तरह से नए साँचे की आवश्यकता होती है, जिसके परिणामस्वरूप पर्याप्त टूलींग निवेश और विकास चक्र होते हैं जो कई महीनों तक बढ़ सकते हैं। इससे परियोजना लागत और डिज़ाइन पुनरावृत्तियों से जुड़े जोखिम दोनों बढ़ जाते हैं।

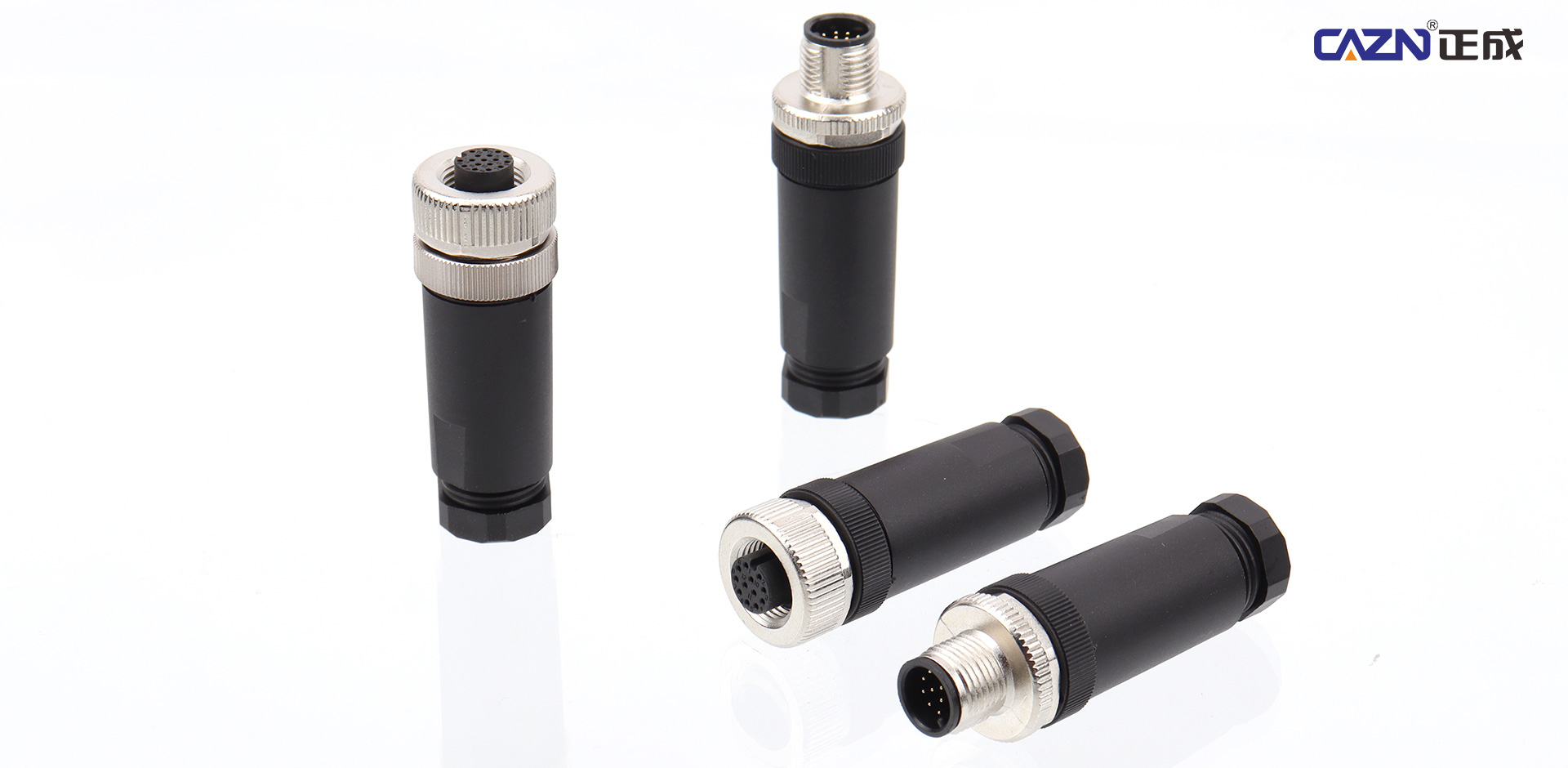

CAZN के M12 फ़ील्ड-असेंबली कनेक्टर मॉड्यूलर डिज़ाइन दृष्टिकोण के माध्यम से इन चुनौतियों का समाधान करते हैं। बाहरी एम12 थ्रेड और माउंटिंग आयाम मानक इंटरफ़ेस के साथ संरेखित रहते हैं, जबकि आंतरिक संपर्क, परिरक्षण घटक, केबल क्लैंप, सीलिंग संरचनाएं और केबल को एप्लिकेशन आवश्यकताओं के अनुसार चुना और अनुकूलित किया जा सकता है। साँचे के पूरी तरह से नए सेट की आवश्यकता से बचते हुए, CAZN एक कॉन्फ़िगर करने योग्य आंतरिक डिज़ाइन के साथ संयुक्त मानकीकृत इंटरफ़ेस के माध्यम से मानक घटकों और पूरी तरह से अनुकूलित उत्पादों के बीच अंतर को पाटता है।

CAZN M12 फ़ील्ड-असेंबली कनेक्टर्स: कई आयामों में अनुकूलन

CAZN M12 फ़ील्ड-असेंबली कनेक्टर अनुकूलन विकल्पों की एक विस्तृत श्रृंखला का समर्थन करते हैं, जिससे उपकरण निर्माताओं को उनके विशिष्ट ऑपरेटिंग वातावरण में विद्युत और यांत्रिक कॉन्फ़िगरेशन को अनुकूलित करने में मदद मिलती है।

अनुकूलित विद्युत विन्यास

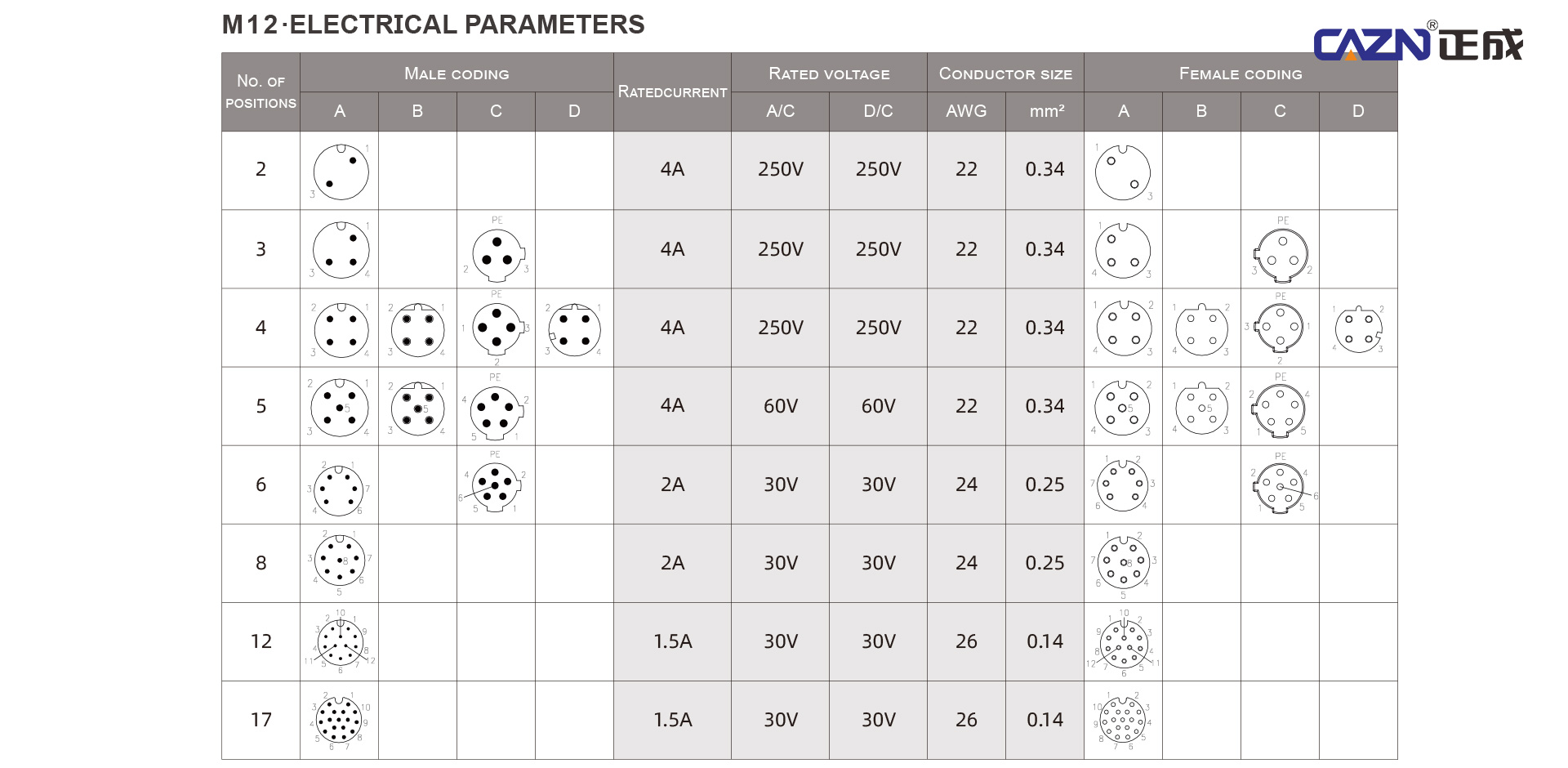

उपलब्ध कोडिंग विकल्पों में ए, बी, सी, डी, एक्स, के और एल कोडिंग शामिल है, जिसमें पिन कॉन्फ़िगरेशन 2 से 17 पिन तक है। चयनित डिज़ाइन के आधार पर, समाधान सिग्नल ट्रांसमिशन, बिजली वितरण, औद्योगिक ईथरनेट और एकीकृत कनेक्टिविटी आवश्यकताओं का समर्थन कर सकते हैं।

संपर्क कॉन्फ़िगरेशन, संपर्क विनिर्देश, प्रतिबाधा मिलान और 360-डिग्री परिरक्षण संरचनाएं एप्लिकेशन के अनुरूप बनाई जा सकती हैं। हाई-स्पीड मशीन विज़न सिस्टम के लिए, निर्दिष्ट कनेक्टर, केबल और ट्रांसमिशन आवश्यकताओं के अधीन, 10 गीगाबिट ईथरनेट संचार का समर्थन करने के लिए अनुकूलित एक्स-कोडेड एम 12 ईथरनेट समाधान विकसित किया जा सकता है।

अनुकूलित यांत्रिक संरचनाएँ

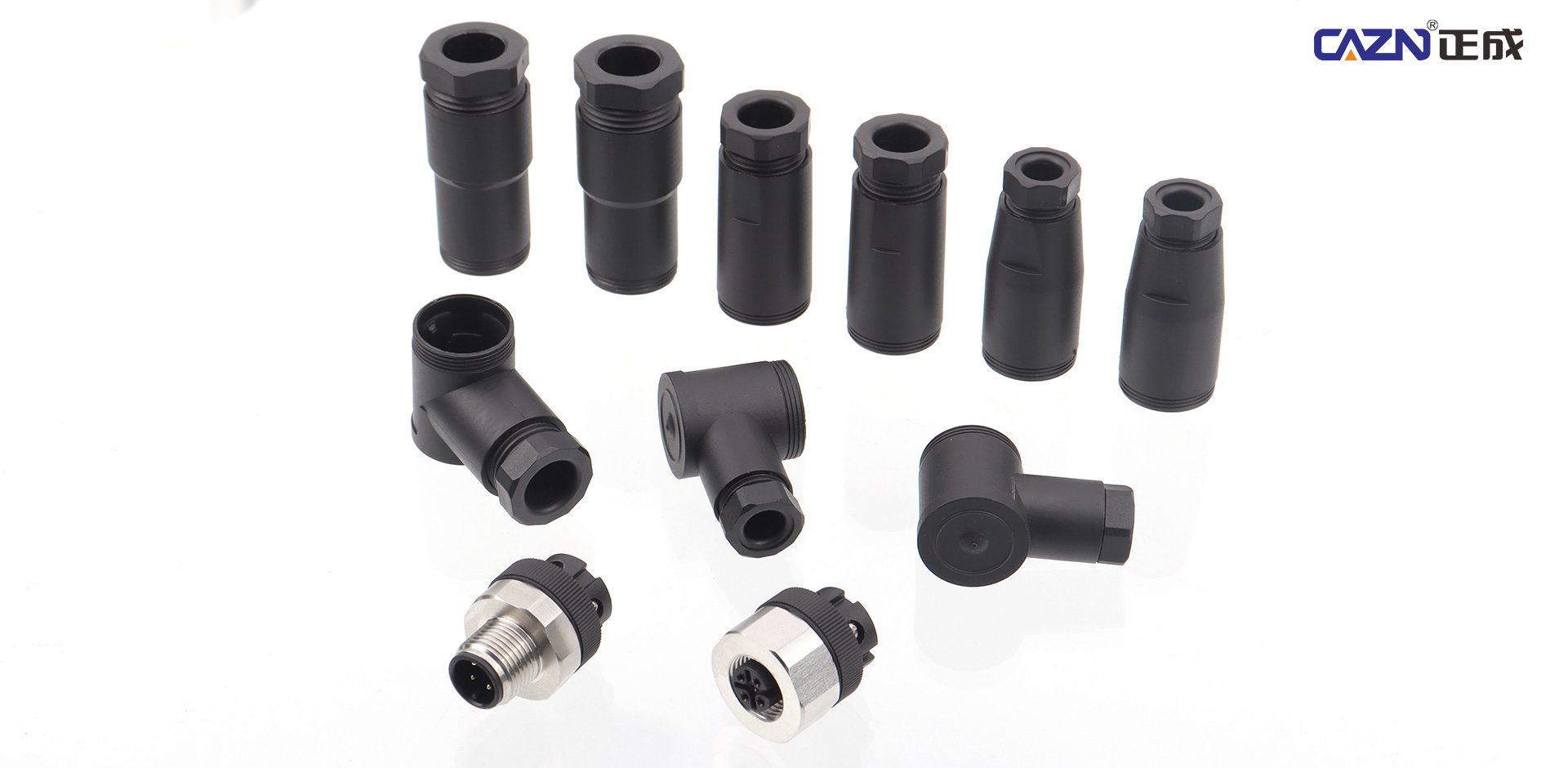

CAZN फ्रंट-माउंट और रियर-माउंट पैनल रिसेप्टेकल्स के साथ सीधे और 90-डिग्री कोणीय कॉन्फ़िगरेशन प्रदान करता है। लॉकिंग मैकेनिज्म, कीइंग फीचर्स, स्ट्रेन-रिलीफ क्लैंप और मल्टी-स्टेज सीलिंग संरचनाओं को इंस्टॉलेशन बाधाओं और परिचालन स्थितियों के अनुरूप अनुकूलित किया जा सकता है।

ये विकल्प विशेष रूप से बार-बार संभोग चक्र, यांत्रिक कंपन, सीमित स्थापना स्थान, या पर्यावरणीय जोखिम की मांग वाले अनुप्रयोगों में उपयोगी होते हैं। उदाहरण के लिए, कॉम्पैक्ट रोबोट जोड़ों के लिए, एक कोणीय कनेक्टर हस्तक्षेप को कम करने और केबल रूटिंग को सरल बनाने में मदद कर सकता है। अंतिम कॉन्फ़िगरेशन को उपकरण के यांत्रिक आवरण और स्थापना आवश्यकताओं के अनुरूप मान्य किया जाना चाहिए।

अनुकूलित केबल सामग्री और असेंबली

उपलब्ध केबल विकल्पों में पीवीसी, पीयूआर, टीपीयू, कम धुआं वाली हैलोजन-मुक्त सामग्री, तेल प्रतिरोधी केबल और उच्च या निम्न तापमान वाले वातावरण के लिए डिज़ाइन किए गए विशेष केबल शामिल हैं। केबल की लंबाई को अनुकूलित किया जा सकता है, और बार-बार आंदोलन और झुकने वाले अनुप्रयोगों के लिए उच्च लचीलेपन वाले ड्रैग-चेन केबल समाधान निर्दिष्ट किए जा सकते हैं।

एजीवी और मोबाइल रोबोट के लिए, केबल लचीलेपन, न्यूनतम मोड़ त्रिज्या, मरोड़ वाली आवश्यकताओं और अपेक्षित आंदोलन चक्रों का एक साथ मूल्यांकन किया जाना चाहिए। किसी केबल को केवल उसकी बाहरी सामग्री के आधार पर चुनना अपर्याप्त है; संपूर्ण केबल निर्माण को एप्लिकेशन की यांत्रिक और पर्यावरणीय स्थितियों से मेल खाना चाहिए।

CAZN उपकरण एकीकरण को सरल बनाने और अतिरिक्त ऑन-साइट वायरिंग संचालन की आवश्यकता को कम करने में मदद करने के लिए अनुकूलित केबल असेंबली भी प्रदान करता है।

निर्दिष्ट उत्पाद कॉन्फ़िगरेशन के अनुसार, CAZN का कनेक्टर पोर्टफोलियो IP67, IP68 और IP69K सुरक्षा विकल्पों का समर्थन करता है और इसमें CE, RoHS और UL प्रमाणपत्र वाले उत्पाद शामिल हैं। लागू सुरक्षा रेटिंग और प्रमाणन को सटीक मॉडल और असेंबली कॉन्फ़िगरेशन के लिए सत्यापित किया जाना चाहिए, क्योंकि वे उत्पाद के अनुसार भिन्न हो सकते हैं।

अनेक उद्योगों के लिए अनुकूलित एम12 समाधान

CAZN के कस्टम M12 फ़ील्ड-असेंबली कनेक्टर औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए डिज़ाइन किए गए हैं, जिनमें औद्योगिक रोबोटिक्स, स्वचालित निर्देशित वाहन (AGVs), मशीन विज़न निरीक्षण उपकरण, नई-ऊर्जा भंडारण प्रणालियाँ, स्मार्ट कृषि कटाई रोबोट, निर्माण मशीनरी, बुद्धिमान रसद और चिकित्सा परीक्षण उपकरण शामिल हैं।

स्मार्ट कृषि में, कनेक्टर कंपन, कीचड़, पानी, तापमान परिवर्तन और बाहरी मौसम की स्थिति के संपर्क में आ सकते हैं। उपयुक्त सीलिंग और मौसम प्रतिरोधी केबल के साथ एक अनुकूलित एम12 असेंबली फील्ड सेंसर और एक्चुएटर्स के बीच विश्वसनीय कनेक्शन बनाए रखने में मदद कर सकती है। दीर्घकालिक प्रदर्शन सुनिश्चित करने के लिए सामग्री का चयन और पर्यावरणीय सत्यापन आवश्यक है।

औद्योगिक मशीन विज़न में, हाई-स्पीड डेटा ट्रांसमिशन कनेक्टर कोडिंग, केबल प्रदर्शन, परिरक्षण निरंतरता और प्रतिबाधा नियंत्रण पर अधिक मांग रखता है। एक उचित रूप से निर्दिष्ट एक्स-कोडेड एम12 समाधान विद्युत चुम्बकीय हस्तक्षेप को प्रबंधित करने में मदद करते हुए उच्च गति ईथरनेट कनेक्टिविटी का समर्थन कर सकता है। वास्तविक ट्रांसमिशन प्रदर्शन कनेक्टर, केबल, मेटिंग इंटरफेस और इंस्टॉलेशन वातावरण सहित संपूर्ण चैनल पर निर्भर करता है।

कॉम्पैक्ट रोबोटिक जोड़ों के लिए, कोणीय कनेक्टर और अनुकूलित केबल निकास स्थानिक हस्तक्षेप को संबोधित करने और रूटिंग दक्षता में सुधार करने में मदद कर सकते हैं। स्वचालित लॉजिस्टिक्स प्रणालियों में, लचीली केबल असेंबलियों को दोहराए जाने वाले आंदोलन और मोबाइल उपकरणों की स्थापना बाधाओं के आसपास डिजाइन किया जा सकता है।

प्रारंभिक समाधान मूल्यांकन और संरचनात्मक सिमुलेशन से लेकर नमूना परीक्षण, बड़े पैमाने पर उत्पादन और बिक्री के बाद तकनीकी सहायता तक, CAZN की इंजीनियरिंग टीम परियोजना विकास में प्रारंभिक भाग ले सकती है। कनेक्टर कॉन्फ़िगरेशन को अंतिम रूप देने से पहले परिचालन स्थितियों और उपकरण आवश्यकताओं का मूल्यांकन करके, टीम परियोजना में बाद में यांत्रिक हस्तक्षेप, विद्युत बेमेल और महंगे डिज़ाइन परिवर्तनों की संभावना को कम करने में मदद करती है।

उद्योग की प्रवृत्ति: मानक उत्पाद बेचने से लेकर अनुकूलित कनेक्टिविटी समाधान प्रदान करने तक

औद्योगिक कनेक्टर उद्योग एक बुनियादी बदलाव के दौर से गुजर रहा है। अतीत में, निर्माता अक्सर मुख्य रूप से उत्पाद की उपलब्धता, मॉडल की विविधता और इकाई कीमत पर प्रतिस्पर्धा करते थे। तेजी से, उनकी प्रतिस्पर्धात्मकता इंजीनियरिंग समर्थन और लचीले विनिर्माण के माध्यम से एप्लिकेशन-विशिष्ट आवश्यकताओं पर त्वरित प्रतिक्रिया देने की उनकी क्षमता पर भी निर्भर करती है।

M12 फ़ील्ड-असेंबली अनुकूलन इस संक्रमण का प्रतिनिधित्व करता है। यह आंतरिक मॉड्यूल और केबल कॉन्फ़िगरेशन को विभिन्न परिचालन स्थितियों के अनुकूल बनाने की अनुमति देते हुए स्थापित एम12 मानक पारिस्थितिकी तंत्र के लाभों को संरक्षित करता है। उपकरण डेवलपर्स को अब प्रत्येक प्रोजेक्ट के लिए एक स्थापित इंटरफ़ेस को फिर से परिभाषित करने या केवल एक ऑफ-द-शेल्फ कनेक्टर को समायोजित करने के लिए उपकरण डिज़ाइन से समझौता करने की आवश्यकता नहीं है।

एक मॉड्यूलर दृष्टिकोण समर्पित टूलींग की आवश्यकता को भी कम कर सकता है, डिज़ाइन पुनरावृत्तियों को सरल बना सकता है और विकास लागत को नियंत्रित करने में मदद कर सकता है। वास्तविक बचत और लीड-टाइम लाभ अनुकूलन की सीमा, घटक उपलब्धता, सत्यापन आवश्यकताओं और उत्पादन मात्रा पर निर्भर करते हैं।

पेशेवर विशेषज्ञता और उत्पाद की गुणवत्ता के प्रति अपनी प्रतिबद्धता से प्रेरित होकर, CAZN अपनी विनिर्माण सुविधाओं, अनुसंधान एवं विकास संसाधनों और स्थापित आईएसओ-आधारित गुणवत्ता प्रबंधन प्रणाली के माध्यम से अपनी अनुकूलित औद्योगिक कनेक्टिविटी क्षमताओं को मजबूत करना जारी रखता है। ये क्षमताएं भरोसेमंद कनेक्टिविटी समाधान और मौजूदा आपूर्ति व्यवस्था के विकल्प चाहने वाले उपकरण निर्माताओं का समर्थन करती हैं।

CAZN के साथ अपना कस्टम M12 कनेक्टर समाधान बनाएं

जब एक मानक M12 कनेक्टर आपके उपकरण की आवश्यकताओं को पूरा नहीं कर सकता है, तो आपको अनुपयुक्त ऑफ-द-शेल्फ उत्पाद और महंगे, समय लेने वाली पूरी तरह से कस्टम डिज़ाइन के बीच चयन करने की ज़रूरत नहीं है।

CAZN कस्टम M12 फ़ील्ड-असेंबली कनेक्टर मॉड्यूलर अनुकूलन के साथ मानकीकृत इंटरफेस को जोड़ते हैं, जो एप्लिकेशन-विशिष्ट आवश्यकताओं को समायोजित करते हुए विनिमेयता को संरक्षित करने में मदद करते हैं। चाहे आपके प्रोजेक्ट को एक विशेष पिन कॉन्फ़िगरेशन, एक कोणीय कनेक्टर, विशेष केबल सामग्री, उन्नत परिरक्षण और सीलिंग, या एक अनुकूलित केबल असेंबली की आवश्यकता हो, CAZN एक उपयुक्त औद्योगिक कनेक्टिविटी समाधान विकसित करने के लिए आपके साथ काम कर सकता है।

अपने एप्लिकेशन पर चर्चा करने और आपके उपकरण की इलेक्ट्रिकल, मैकेनिकल और पर्यावरणीय आवश्यकताओं को पूरा करने वाले कनेक्टर कॉन्फ़िगरेशन की पहचान करने के लिए अपने चित्र, नमूने या ऑपरेटिंग पैरामीटर के साथ सीएजेडएन तकनीकी टीम से संपर्क करें।
