CAZN स्मार्ट कृषि समाधान: इंजीनियरिंग विश्वसनीय सेंसर फ्यूजन

कृषि रोबोट धारणा में सबसे बड़ी चुनौती कभी भी स्पष्ट रूप से देखने की नहीं रही है, बल्कि बहुत अधिक विविध डेटा को समझने की रही है। मल्टी-सेंसर फ़्यूज़न स्वाभाविक रूप से एक सुरक्षा अतिरेक नहीं है; उचित इंजीनियरिंग के बिना, यह सिस्टम शोर का प्रवर्धक बन सकता है।

इस कथन पर कृषि स्वचालन में अक्सर चर्चा की जाती है, फिर भी कुछ ही इंजीनियरिंग-स्तरीय समाधान प्रदान करते हैं। कीचड़, धूल, तेज रोशनी और अत्यधिक कंपन वाले वातावरण में निरंतर संचालन में सक्षम एक कृषि रोबोट को वाहन पर केवल कैमरे, LiDAR, IMU और GNSS रिसीवर लगाने से कहीं अधिक की आवश्यकता होती है। विश्वसनीय प्रदर्शन के पीछे एक व्यवस्थित वास्तुकला है जो धारणा, कनेक्टिविटी, एज कंप्यूटिंग और गति नियंत्रण को एकीकृत करती है।

अपनी स्थापना के बाद से, CAZN व्यापक स्मार्ट कृषि समाधान विकसित करने और लागू करने के लिए प्रतिबद्ध रहा है। हम इस सिद्धांत को उत्पाद डिजाइन के मूलभूत नियम के रूप में मानते हैं: प्रत्येक सेंसर, प्रत्येक वायरिंग हार्नेस और प्रत्येक सिंक्रनाइज़ेशन प्रक्रिया को इंजीनियरिंग सत्यापन से गुजरना होगा। अन्यथा, अधिक सेंसर जोड़ने से धारणा में सुधार होने के बजाय केवल अधिक शोर उत्पन्न होता है।

1. मुख्य समस्या: कृषि क्षेत्रों में केवल सेंसर जोड़ने में विफलता क्यों होती है

मल्टी-सेंसर फ़्यूज़न अक्सर प्रयोगशालाओं या नियंत्रित वातावरण में अच्छा प्रदर्शन करता है। हालाँकि, वास्तविक कृषि क्षेत्रों में चुनौतियों की तीन श्रेणियाँ काफी अधिक स्पष्ट हो जाती हैं।

पर्यावरणीय हस्तक्षेप: धूल, नमी, कीचड़, सीधी धूप और असमान रात की रोशनी कच्चे दृश्य और LiDAR डेटा में पर्याप्त आउटलेर्स पेश कर सकती है।

यांत्रिक कंपन: कृषि मशीनरी इंजन, असमान भूभाग, और ऑपरेटिंग उपकरणों के प्रभाव से आईएमयू पूर्वाग्रह बहाव और रुक-रुक कर कनेक्टर डिस्कनेक्ट हो सकता है, जिसके परिणामस्वरूप क्षणिक सिग्नल स्पाइक्स हो सकते हैं।

इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी (ईएमसी): वेरिएबल-फ़्रीक्वेंसी ड्राइव, सोलनॉइड वाल्व, वायरलेस संचार उपकरण और उच्च-फ़्रीक्वेंसी पावर बैटरी सिस्टम केबल और ग्राउंड लूप के माध्यम से एनालॉग और डिजिटल सिग्नल में हस्तक्षेप पेश कर सकते हैं।

जब ये तीन कारक परस्पर क्रिया करते हैं, तो सामान्य लक्षणों में सैकड़ों मीटर के ऑपरेशन के बाद अचानक पोजिशनिंग जंप, वस्तु-पहचान आत्मविश्वास में उतार-चढ़ाव और कभी-कभी गलत आपातकालीन ब्रेक लगाना शामिल है।

कई मामलों में, मूल कारण स्वयं एल्गोरिथ्म नहीं है, बल्कि संपूर्ण धारणा डेटा श्रृंखला में अपर्याप्त इंजीनियरिंग स्थिरता है।

2. स्मार्ट कृषि समाधानों के लिए CAZN की चार-परत वास्तुकला

CAZN अपने व्यापक स्मार्ट कृषि समाधानों को चार कार्यात्मक परतों में व्यवस्थित करता है, जिनमें से प्रत्येक स्पष्ट रूप से परिभाषित तकनीकी आवश्यकताओं और डिलिवरेबल्स के साथ है।

2.1 धारणा परत: सब कुछ स्थापित करने के बजाय विशिष्ट अनुप्रयोगों के लिए सेंसर का चयन करें

हम हर कृषि रोबोट को हर उपलब्ध सेंसर से लैस करने की वकालत नहीं करते हैं। इसके बजाय, CAZN विभिन्न ऑपरेटिंग वातावरणों के अनुरूप कैलिब्रेटेड सेंसर कॉन्फ़िगरेशन प्रदान करता है।

खुले मैदान में बुआई और फसल सुरक्षा: जीएनएसएस आरटीके, डुअल-एंटीना आईएमयू, मिलीमीटर-वेव रडार, और कई आरजीबी कैमरे, उच्च-परिशुद्धता स्थिति और बाधा से बचाव पर ध्यान केंद्रित करते हैं।

बगीचे की कटाई और निरीक्षण: 3डी LiDAR, गहराई वाले कैमरे और संयुक्त टॉर्क सेंसर, पौधों और फलों की त्रि-आयामी धारणा पर ध्यान केंद्रित करते हैं।

ग्रीनहाउस और नियंत्रित-पर्यावरणीय कृषि: 2डी दृष्टि, मल्टीस्पेक्ट्रल कैमरे और मिट्टी की नमी सेंसर सारणी, फसल विकास मूल्यांकन और पर्यावरण निगरानी पर ध्यान केंद्रित करते हुए।

डिलीवरी से पहले, सभी सेंसर बाहरी अंशांकन, हार्डवेयर ट्रिगरिंग का उपयोग करके टाइमस्टैम्प संरेखण और बेसलाइन शोर लक्षण वर्णन से गुजरते हैं। लक्ष्य सिंक्रनाइज़ेशन त्रुटि 1 एमएस से कम है, जिससे तैनाती स्थल पर मैन्युअल अंशांकन से जुड़ी अनिश्चितताएं कम हो जाती हैं।

2.2 कनेक्टिविटी परत: भौतिक परत पर शोर को दबाने के लिए ऑटोमोटिव-ग्रेड वायरिंग हार्नेस

कनेक्टिविटी परत सबसे अधिक बार नजरअंदाज किए जाने वाले घटकों में से एक है, फिर भी इसका समग्र सिस्टम स्थिरता पर पर्याप्त प्रभाव पड़ता है। CAZN का समाधान मानकीकृत कनेक्टिविटी विनिर्देशों का पालन करता है।

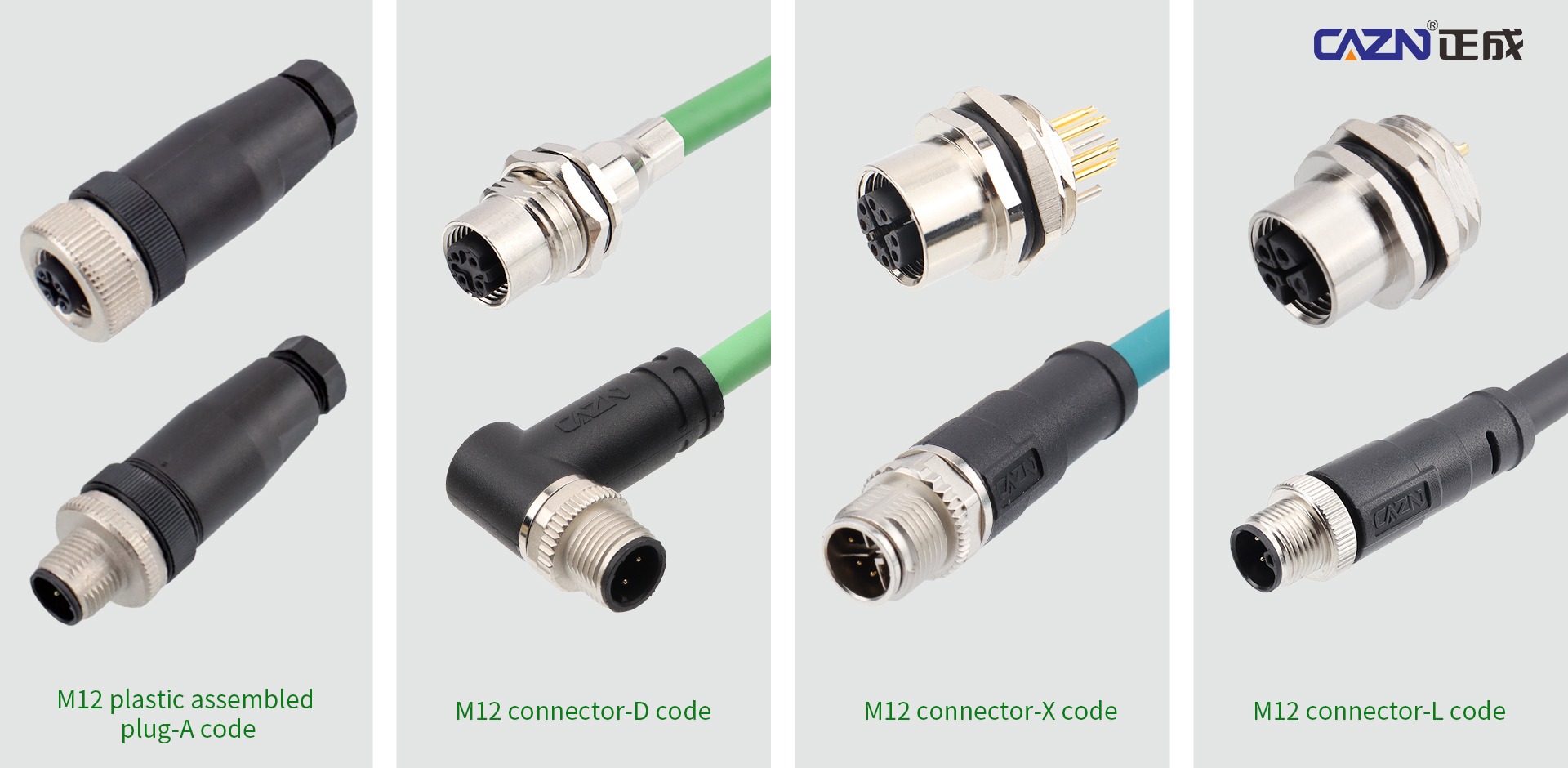

मुख्य संचार नेटवर्क: हाई-स्पीड ईथरनेट संचार के लिए एम12 एक्स-कोडेड कनेक्टर, जिसमें मेटल थ्रेडेड लॉकिंग तंत्र और आईपी67/आईपी69के सुरक्षा शामिल है। शील्ड ग्राउंडिंग को सिस्टम की ईएमसी डिज़ाइन आवश्यकताओं के अनुसार कार्यान्वित किया जाता है।

बिजली की आपूर्ति और CAN बस: 5-पिन या 8-पिन कॉन्फ़िगरेशन, कंपन-प्रतिरोधी थ्रेडेड लॉकिंग और ISO 11898-आधारित CAN संचार के साथ संगतता के साथ M12 ए-कोडेड कनेक्टर।

एनालॉग और कम गति वाले सिग्नल: M8 सर्कुलर कनेक्टर या लॉकिंग बोर्ड-माउंटेड कनेक्टर, सिग्नल केबल पावर हार्नेस से दूर होते हैं और कम से कम 200 मिमी की अनुशंसित पृथक्करण दूरी होती है।

एंटीना कनेक्शन: जीएनएसएस और वायरलेस डेटा रेडियो सिस्टम मांग वाले अनुप्रयोगों में एसएमए कनेक्शन की तुलना में कंपन के तहत ढीले होने के जोखिम को कम करने के लिए टीएनसी या एन-प्रकार कनेक्टर का उपयोग करते हैं।

हमारी प्रयोगशाला में, हम 10-500 हर्ट्ज यादृच्छिक कंपन परीक्षण, आईपी69के उच्च दबाव वाशडाउन परीक्षण, और ±8 केवी ईएसडी संपर्क-डिस्चार्ज परीक्षण करते हैं। ये परीक्षण यह सुनिश्चित करने में मदद करते हैं कि कनेक्टर स्वयं सिग्नल हस्तक्षेप के अतिरिक्त स्रोत नहीं बनते हैं।

2.3 एज कंप्यूटिंग परत: हार्डवेयर इंजीनियरिंग के साथ एल्गोरिदम का समन्वय

ऑनबोर्ड एज कंप्यूटिंग इकाई CAZN की मालिकाना सॉफ्टवेयर क्षमताओं का समर्थन करने के लिए सीपीयू, एनपीयू और जीपीयू सहित विविध कंप्यूटिंग संसाधनों को एकीकृत करती है।

मल्टी-सेंसर फ़्यूज़न पोजिशनिंग इंजन: कसकर युग्मित GNSS/INS एकीकरण और LiDAR ओडोमेट्री सैटेलाइट सिग्नल अनुपलब्ध होने पर पोजिशनिंग प्रदर्शन को बनाए रखने में मदद करते हैं, जैसे घने पेड़ों की छतरियों के नीचे या ग्रीनहाउस के अंदर। लक्ष्य निर्दिष्ट परिचालन स्थितियों के तहत 30 मिनट से अधिक समय तक सेंटीमीटर-स्तरीय स्थिति बनाए रखना है।

फसल पहचान और विभाजन मॉडल: प्रमुख फसलों, फलों और सब्जियों और वाणिज्यिक फसलों के लिए प्रशिक्षित हल्के मॉडल, ओटीए अपडेट के साथ निरंतर मॉडल सुधार को सक्षम करने के साथ, एप्लिकेशन-विशिष्ट पहचान और विभाजन का समर्थन करते हैं।

कार्यात्मक सुरक्षा निगरानी मॉड्यूल: सिस्टम वास्तविक समय में सेंसर स्वास्थ्य, डेटा ताजगी और कनेक्टर स्थिति की निगरानी करता है। जब किसी विसंगति का पता चलता है, तो यह एक उपयुक्त डिग्रेडेड ऑपरेटिंग मोड को ट्रिगर करता है या एक सुरक्षित स्टॉप शुरू करता है।

2.4 क्लाउड और ऑपरेशन प्रबंधन परत

क्लाउड प्लेटफ़ॉर्म मानचित्र निर्माण, कार्य प्रेषण, परिचालन डेटा संग्रह और मॉडल अपडेट का समर्थन करता है।

वेब या मोबाइल इंटरफेस के माध्यम से, फार्म प्रबंधक ऑपरेटिंग प्रक्षेपवक्र, क्षेत्र कवरेज, असामान्य अलर्ट और उपकरण स्वास्थ्य की निगरानी कर सकते हैं। परिचालन विश्लेषण और कृषि प्रबंधन निर्णयों का समर्थन करने के लिए क्षेत्र, फसल के प्रकार और बढ़ते मौसम के आधार पर भी रिपोर्ट तैयार की जा सकती है।

3. स्मार्ट कृषि समाधान के लिए CAZN क्यों चुनें?

एप्लिकेशन-संचालित सिस्टम डिज़ाइन: इंजीनियरिंग सीमाओं की भरपाई के लिए अत्यधिक सेंसर कॉन्फ़िगरेशन का उपयोग करने के बजाय, हम विशिष्ट परिचालन स्थितियों और कार्यात्मक आवश्यकताओं के अनुसार सेंसर संयोजनों का चयन करते हैं।

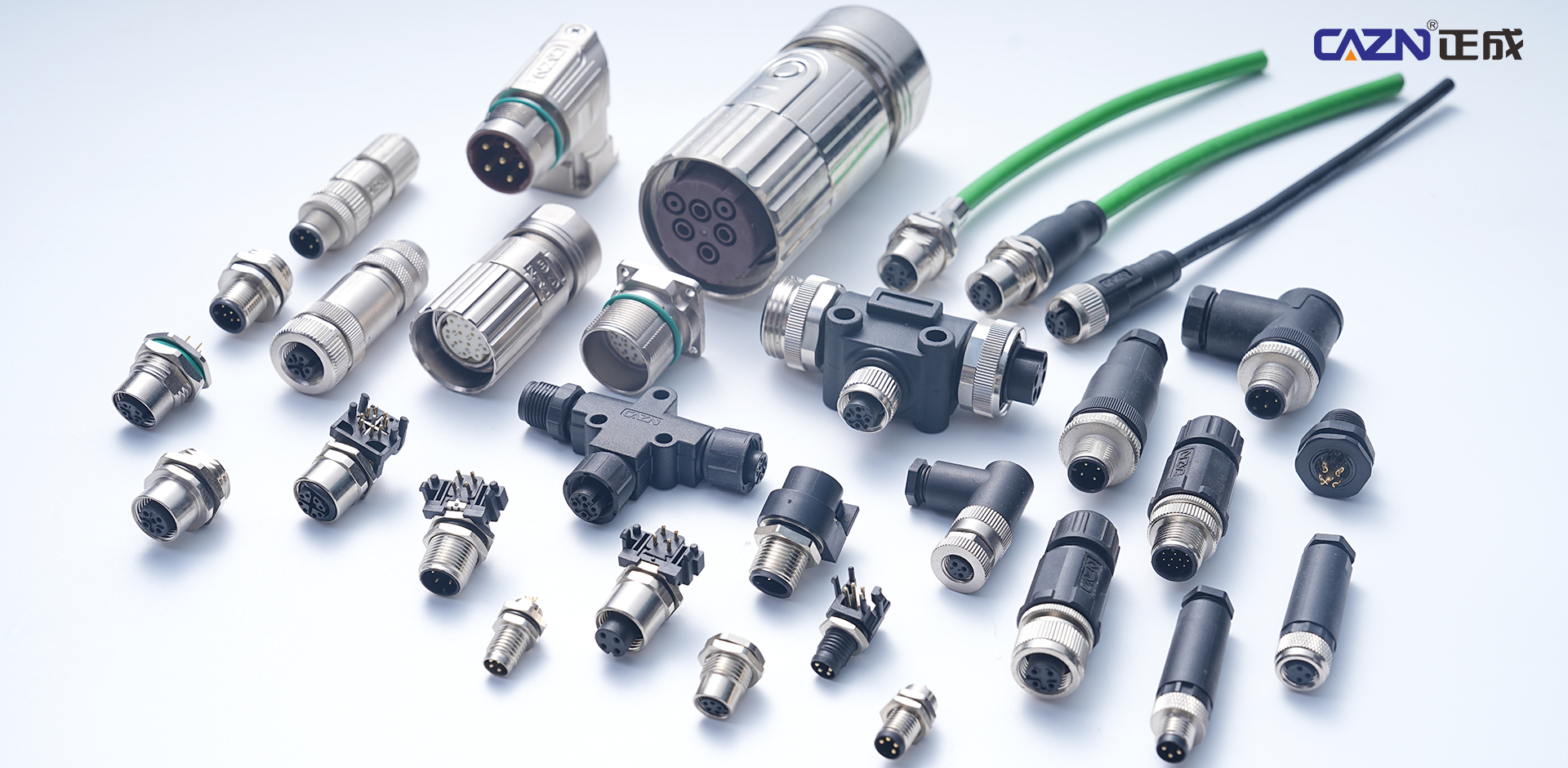

मानकीकृत कनेक्टिविटी इंजीनियरिंग: CAZN की M12 औद्योगिक कनेक्टिविटी और वायरिंग हार्नेस विशिष्टताएं भौतिक परत पर हस्तक्षेप को दबाने में मदद करती हैं, जिससे विश्वसनीय धारणा की नींव स्थापित होती है।

एकीकृत एल्गोरिथ्म और हार्डवेयर विकास: विभिन्न आपूर्तिकर्ताओं के बीच एकीकरण अंतराल को कम करते हुए, समन्वित इंजीनियरिंग प्रयासों के माध्यम से धारणा, अंशांकन, वायरिंग हार्नेस डिजाइन और एज कंप्यूटिंग को विकसित और बेहतर बनाया जाता है।

दोहराए जाने योग्य परिनियोजन: व्यक्तिगत कृषि  ओबोट से लेकर बेड़े के संचालन तक, और खुले खेतों से लेकर ग्रीनहाउस तक, हमारे समाधान विविध कृषि वातावरणों में मानकीकृत कार्यान्वयन का समर्थन करने के लिए डिज़ाइन किए गए हैं।

4. विश्वसनीय दीर्घकालिक संचालन के लिए कृषि रोबोट का निर्माण

एक कृषि रोबोट का अंतिम माप यह नहीं है कि इसमें कितने सेंसर हैं, बल्कि यह है कि कीचड़ और कठिन परिस्थितियों में एक महीने के निरंतर संचालन के बाद यह कितना विश्वसनीय प्रदर्शन करता है। इसकी स्थिति स्थिर रहनी चाहिए, पहचान परिणाम सुसंगत रहना चाहिए, और आपातकालीन ब्रेकिंग को गलत सक्रियण के बिना सही ढंग से प्रतिक्रिया देनी चाहिए।

CAZN के व्यापक स्मार्ट कृषि समाधान व्यवस्थित इंजीनियरिंग, सेंसर चयन, विश्वसनीय कनेक्टिविटी, एज कंप्यूटिंग और बुद्धिमान नियंत्रण को एक एकीकृत वास्तुकला में एकीकृत करके इन चुनौतियों का समाधान करते हैं।

केवल सेंसर मात्रा के बजाय इंजीनियरिंग स्थिरता पर ध्यान केंद्रित करके, CAZN कृषि स्वचालन को अधिक विश्वसनीय, स्केलेबल और वास्तविक दुनिया के कृषि वातावरण के अनुकूल बनाने के लिए काम कर रहा है।
