CAZN | एम8 6-पिन ए-कोडेड कनेक्टर

Oct 10, 2026

एम8 6-पिन ए-कोडेड कनेक्टर आईईसी 61076-2-104 के अनुरूप एक कॉम्पैक्ट औद्योगिक इंटरकनेक्शन समाधान है। अंतरिक्ष-बाधित अनुप्रयोगों में मल्टी-सिग्नल ट्रांसमिशन के लिए डिज़ाइन किया गया, इसमें बी-कोडेड या डी-कोडेड एम8 कनेक्टर्स के साथ मिसमेटिंग को रोकने के लिए एम 8 × 1 थ्रेडेड लॉकिंग तंत्र और ए-कोडेड कुंजीयन की सुविधा है। इसका प्राथमिक लाभ कॉम्पैक्ट एम8 फॉर्म फैक्टर के भीतर छह स्वतंत्र सिग्नल सर्किट का विश्वसनीय संचरण है।

प्रमुख विद्युत विशिष्टताएँ

पिन गणना: 6-पिन, ए-कोडित

रेटेड वोल्टेज: 30 वी एसी/डीसी

रेटेड करंट: 1.5 ए प्रति संपर्क; संपर्क प्रतिरोध ≤ 5 mΩ; कुल करंट 4 ए से अधिक नहीं। कम संपर्क दूरी के कारण, 6-पिन संस्करण की करंट रेटिंग 3-पिन और 4-पिन मॉडल की तुलना में कम है।

सुरक्षा रेटिंग: IP67 जब ठीक से जोड़ा और लॉक किया जाता है, तो निर्दिष्ट शर्तों के तहत धूल के प्रवेश और अस्थायी विसर्जन के खिलाफ सुरक्षा प्रदान करता है।

वायर गेज: आमतौर पर 0.14 मिमी² (26 एडब्ल्यूजी), 0.25 मिमी² (24 एडब्ल्यूजी) के साथ भी उपलब्ध है।

ऑपरेटिंग तापमान: -40°C से +80°C

संपर्क: सोना चढ़ाया हुआ तांबा, कम से कम 500 चक्रों के संभोग चक्र जीवन के साथ।

निर्माण: परिरक्षित और बिना परिरक्षित संस्करणों में उपलब्ध है।

तारों का विन्यास

पिन गिनती	कोडन	पिन 1	पिन 2	पिन 3	पिन 4	पिन 5	पिन 6
6	एक कोडित	बी एन	क	बीयू	बीके	GY	पी

तार के रंग के संक्षिप्त रूप: बीएन = भूरा, डब्ल्यूएच = सफेद, बीयू = नीला, बीके = काला, जीवाई = ग्रे, पीके = गुलाबी।

पुरुष और महिला संपर्क लेआउट एक दूसरे की दर्पण छवियां हैं। ए-कोडेड कुंजीयन सुविधा गलत मेटिंग को रोकती है, जिससे कनेक्टर को केवल संगत 6-पिन एम8 ए-कोडेड कनेक्टर्स के साथ मेटिंग की अनुमति मिलती है, बी-कोडेड या डी-कोडेड एम8 कनेक्टर्स के साथ नहीं।

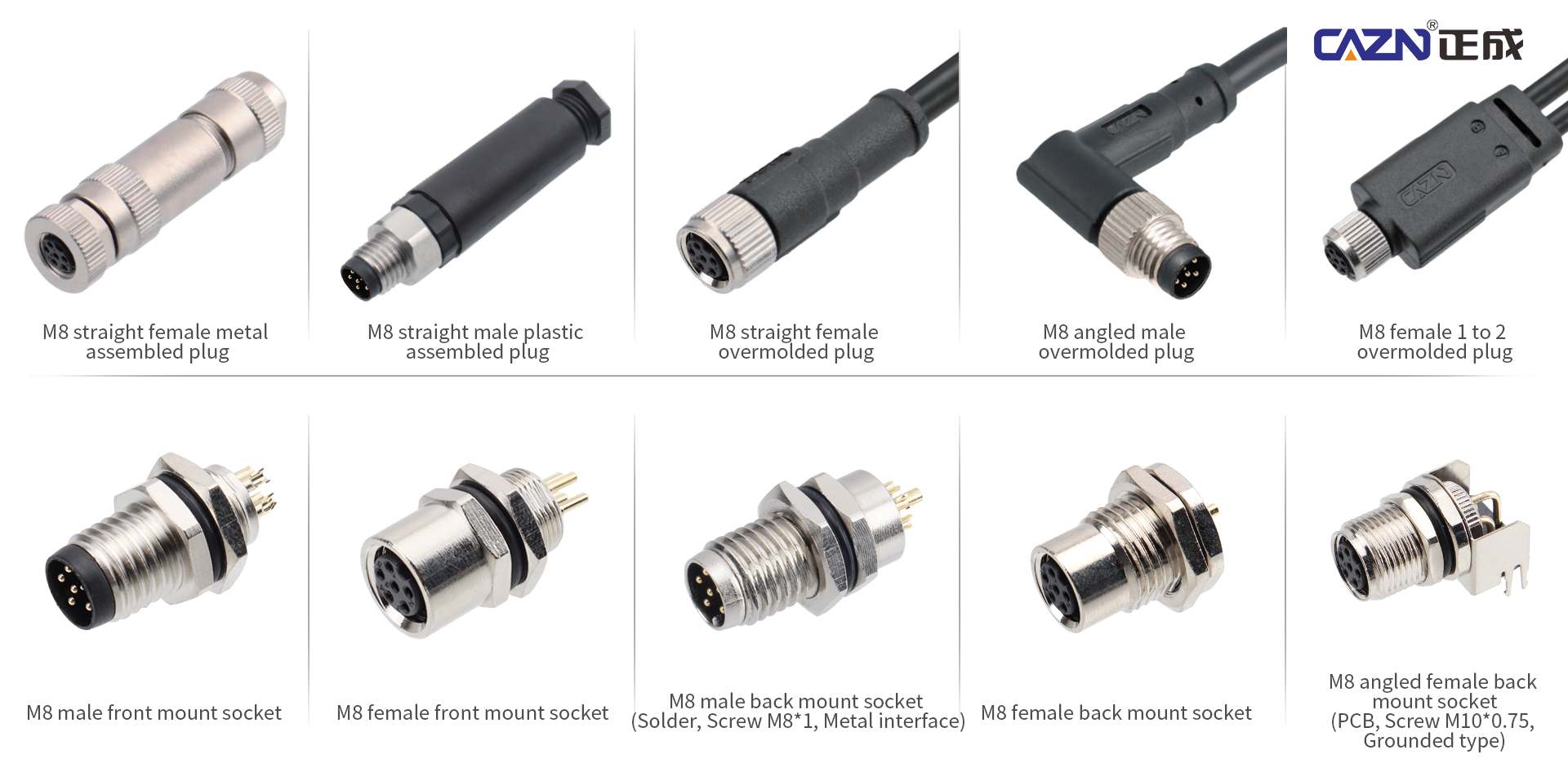

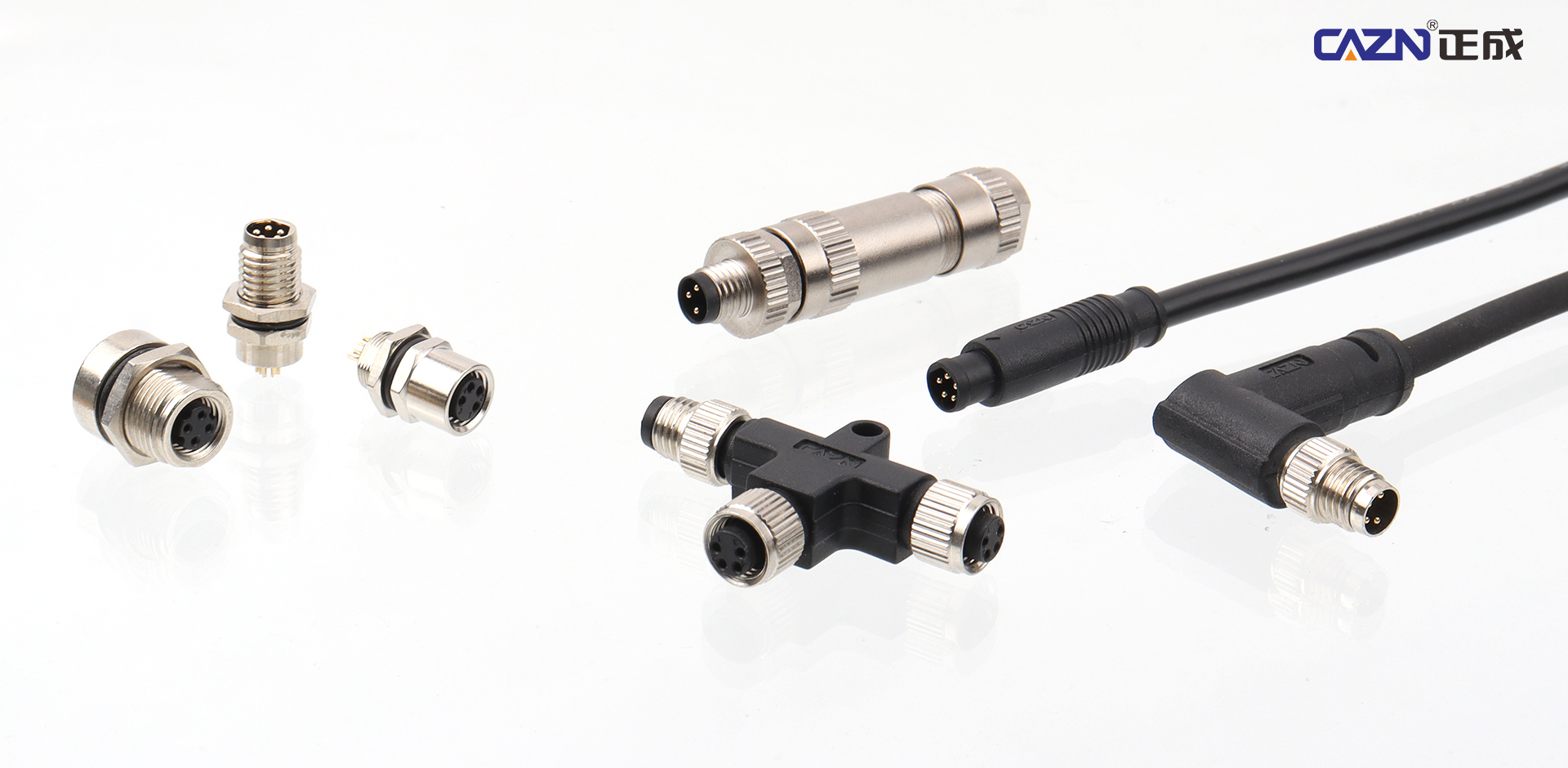

उपलब्ध कनेक्टर कॉन्फ़िगरेशन

मोल्डेड केबल प्रकार: सीधे या 90-डिग्री कोण वाले कनेक्टर और पीवीसी या पीयूआर केबल के साथ उपलब्ध है। केबल और कनेक्टर को फैक्ट्री में एकीकृत रूप से ढाला जाता है, जिससे यह सबसे आम कॉन्फ़िगरेशन बन जाता है।

फील्ड-वायरेबल प्रकार: इंजेक्शन मोल्डिंग के बिना ऑन-साइट वायरिंग के लिए डिज़ाइन किया गया है, जो इसे कमीशनिंग, समस्या निवारण और रखरखाव के लिए उपयुक्त बनाता है।

पैनल-माउंट रिसेप्टेकल्स: उपकरण सर्किट बोर्डों में सीधे एकीकरण के लिए फ्रंट-माउंट या रियर-माउंट पैनल कॉन्फ़िगरेशन, साथ ही पीसीबी सतह-माउंट (एसएमडी) और सोल्डर-पिन संस्करणों में उपलब्ध है।

पुरुष और महिला संस्करण: विभिन्न कनेक्शन आवश्यकताओं को पूरा करने के लिए पुरुष संपर्कों (पिन) या महिला संपर्कों (सॉकेट) के साथ उपलब्ध है।

विशिष्ट अनुप्रयोग

M8 6-पिन ए-कोडेड कनेक्टर कम-पावर सिग्नल के लिए एक उच्च-घनत्व इंटरफ़ेस है, जिसका आमतौर पर उपयोग किया जाता है:

कॉम्पैक्ट रोटरी एनकोडर
मल्टी-चैनल सेंसर और माप जांच
लघु औद्योगिक कैमरे और इलेक्ट्रोस्टैटिक एलिमिनेटर
मल्टी-सिग्नल अधिग्रहण के लिए आईओ-लिंक मॉड्यूल
अत्यंत सीमित स्थापना स्थान वाले उपकरणों में सिग्नल कनेक्शन
कॉम्पैक्ट एक्चुएटर्स के लिए सिग्नल इंटरफेस
मल्टी-चैनल सिग्नल इंटरकनेक्शन जहां बड़े M12 मल्टी-पिन कनेक्टर के छोटे विकल्प को प्राथमिकता दी जाती है

विश्वसनीय सिग्नल ट्रांसमिशन के लिए CAZN M8 6-पिन ए-कोडेड कनेक्टर

एक कॉम्पैक्ट, मल्टी-सिग्नल इंटरफ़ेस के रूप में, M8 6-पिन ए-कोडेड कनेक्टर लघु एनकोडर, आईओ-लिंक मॉड्यूल और सटीक माप उपकरण के लिए एक आदर्श विकल्प है। CAZN की कनेक्टर श्रृंखला IEC 61076-2-104 मानक का अनुपालन करती है और पर्यावरणीय स्थायित्व के साथ अनुकूलता को संतुलित करते हुए विश्वसनीय विद्युत प्रदर्शन और कंपन प्रतिरोध के लिए सोना चढ़ाया हुआ संपर्क पेश करती है।

CAZN एक एकीकृत समाधान के माध्यम से ग्राहकों को उपकरण सिग्नल इंटरकनेक्शन आवश्यकताओं को पूरा करने में मदद करने के लिए नमूना परीक्षण, कनेक्टर चयन मार्गदर्शन और अनुकूलित वायरिंग हार्नेस सेवाएं प्रदान करता है।
