कनेक्टर्स: स्मार्ट होम उपकरण कनेक्टिविटी का हार्डवेयर फाउंडेशन

Oct 30, 2026

जब ओवन चालू होता है, तो रेंज हुड स्वचालित रूप से चालू हो जाता है। जब परिवेश का तापमान और आर्द्रता बदलती है, तो वॉटर हीटर तदनुसार अपना तापमान समायोजित करता है। घर से बाहर निकलते समय एक ही आदेश से, सभी जुड़े उपकरण क्रम से स्टैंडबाय सुरक्षा मोड में प्रवेश कर सकते हैं। ये निर्बाध स्मार्ट होम परिदृश्य पूरी तरह से एक बुद्धिमान होम कंट्रोल सिस्टम द्वारा संचालित प्रतीत हो सकते हैं, लेकिन उनके पीछे अक्सर अनदेखा किया जाने वाला एक आवश्यक घटक छिपा होता है: कनेक्टर।

स्मार्ट घरेलू उपकरण प्रणालियों में बिजली आपूर्ति और सिग्नल ट्रांसमिशन के लिए भौतिक इंटरफ़ेस के रूप में, कनेक्टर इलेक्ट्रॉनिक नियंत्रण इकाइयों, सेंसर और संचार मॉड्यूल के बीच विश्वसनीय लिंक स्थापित करते हैं। वे विभिन्न उत्पाद श्रेणियों के उपकरणों को हार्डवेयर-स्तरीय कनेक्टिविटी और समन्वित संचालन प्राप्त करने में सक्षम बनाते हैं।

एक परिपक्व स्मार्ट होम पारिस्थितिकी तंत्र एक स्तरित वास्तुकला पर निर्भर करता है। हार्डवेयर स्तर पर, कनेक्टर भौतिक इंटरकनेक्शन नींव स्थापित करते हैं। मध्य परत मल्टी-प्रोटोकॉल संचार और डेटा ट्रांसमिशन को संभालती है, जबकि ऊपरी परत निर्णय लेने और परिदृश्यों के समन्वय के लिए एक बुद्धिमान होम ऑपरेटिंग सिस्टम पर निर्भर करती है। व्यक्तिगत उपकरणों से लेकर पूरे घर में जुड़े उपकरणों के एकीकृत नेटवर्क तक, हर स्तर पर कनेक्टर आवश्यक हैं।

कनेक्टर्स: आंतरिक स्मार्ट उपकरण कनेक्टिविटी की नींव

व्यक्तिगत स्मार्ट उपकरणों के अंदर, यूएआरटी टर्मिनल कनेक्टर और एफपीसी बोर्ड कनेक्टर मुख्य नियंत्रण बोर्ड को आईओटी मॉड्यूल, सेंसर और मोटर ड्राइव इकाइयों से जोड़ते हैं। वे वाई-फाई, ज़िगबी और यूमेश जैसे वायरलेस संचार मॉड्यूल को उपकरण के मुख्य नियंत्रक से जोड़ते हैं, जिससे तापमान रीडिंग, ऑपरेटिंग स्थिति और अन्य डेटा के संग्रह और आदान-प्रदान को सक्षम किया जाता है।

यह हार्डवेयर एकीकरण रेफ्रिजरेटर, वॉशिंग मशीन और संयोजन स्टीम ओवन में कनेक्टेड कार्यक्षमता के लिए आधार प्रदान करता है। आईपीईएक्स आरएफ समाक्षीय कनेक्टर वायरलेस मॉड्यूल और एंटेना के बीच स्थिर रेडियो-आवृत्ति कनेक्शन प्रदान करते हैं, जिससे पूरे स्मार्ट होम नेटवर्क में विश्वसनीय वायरलेस संचार बनाए रखने में मदद मिलती है।

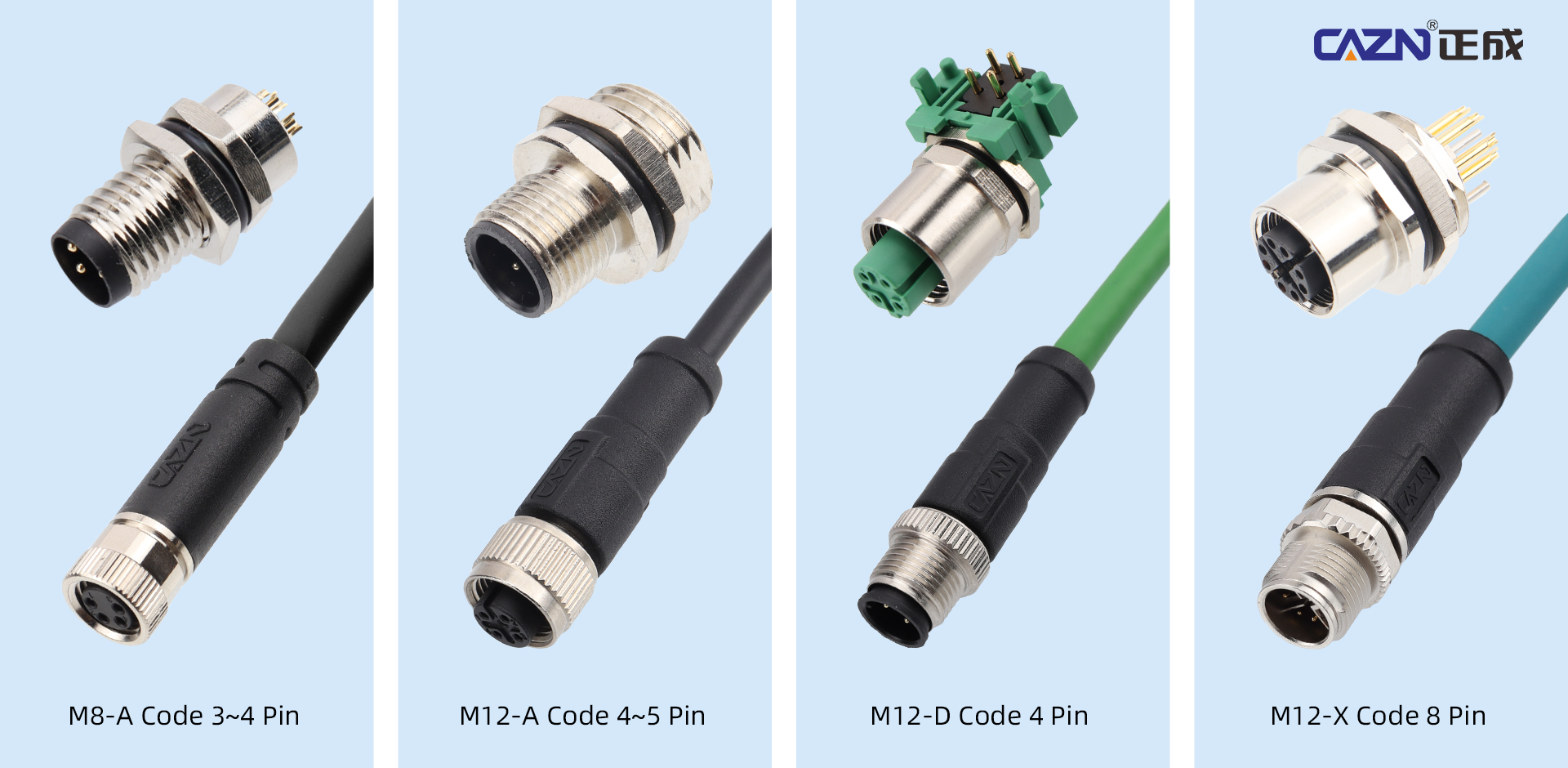

छवि 1: स्मार्ट होम उपकरण कनेक्टिविटी

रसोई और बाथरूम के वातावरण की मांग के लिए वाटरप्रूफ कनेक्टर

रसोई और बाथरूम का वातावरण कनेक्टर्स को नमी, संक्षेपण, ग्रीस और तापमान में उतार-चढ़ाव के संपर्क में लाता है। इन परिस्थितियों में काम करने वाले बाहरी सेंसर नोड्स के लिए, M8 और M12 IP67-रेटेड सर्कुलर कनेक्टर एक व्यावहारिक कनेक्शन समाधान प्रदान करते हैं।

ए-कोडेड एम8/एम12 कनेक्टर तापमान, आर्द्रता और मानव-उपस्थिति सेंसर में बिजली आपूर्ति और सिग्नल अधिग्रहण के लिए उपयुक्त हैं। डी-कोडेड एम12 कनेक्टर 100 एमबीपीएस ईथरनेट संचार का समर्थन करते हैं, जबकि 8-पिन एक्स-कोडेड एम12 कनेक्टर हाई-स्पीड डेटा ट्रांसमिशन के लिए गीगाबिट ईथरनेट का समर्थन करते हैं। ये कॉन्फ़िगरेशन विशेष रूप से कई परस्पर जुड़े उपकरणों वाले वाणिज्यिक स्मार्ट रसोई के लिए प्रासंगिक हैं।

केंद्रीय नियंत्रण गेटवे और वाणिज्यिक रसोई उपकरण संचार बसों के लिए, परिरक्षित आरजे45 कनेक्टर और आरएस485 टर्मिनल कनेक्टर स्थिर वायर्ड कनेक्शन प्रदान करते हैं। उनके उपयुक्त परिरक्षण और वायरिंग डिज़ाइन स्टार्टअप और ऑपरेशन के दौरान कंप्रेसर, मोटर्स और अन्य उपकरणों द्वारा उत्पन्न विद्युत चुम्बकीय हस्तक्षेप को कम करने, संचार विश्वसनीयता में सुधार करने और सिग्नल त्रुटियों या अनपेक्षित नियंत्रण आदेशों के जोखिम को कम करने में मदद करते हैं।

हार्डवेयर को इंटेलिजेंट होम कंट्रोल सिस्टम से कनेक्ट करना

भौतिक कनेक्टिविटी परत के ऊपर, यूहोमओएस इंटेलिजेंट होम कंट्रोल सिस्टम केंद्रीय समन्वय मंच के रूप में कार्य करता है। यह पीएलसी-मेश, ज़िगबी 3.0 और ईथरनेट सहित कई संचार प्रोटोकॉल का समर्थन करता है, जो विभिन्न कनेक्टर प्रकारों के माध्यम से किए गए सिग्नल को एकीकृत स्मार्ट होम कनेक्टिविटी मानक में एकीकृत करने की अनुमति देता है।

यह आर्किटेक्चर विभिन्न उत्पाद श्रेणियों के उपकरणों को संचार और उनके संचालन का समन्वय करने में सक्षम बनाता है। यहां तक कि जब बाहरी इंटरनेट कनेक्शन बाधित होता है, तब भी स्थानीय गेटवे स्थापित भौतिक संचार लिंक के माध्यम से पूर्वनिर्धारित स्वचालन परिदृश्यों को निष्पादित करना जारी रख सकता है, जिससे आवश्यक स्मार्ट होम कार्यों को बनाए रखने में मदद मिलती है।

इस आर्किटेक्चर की विश्वसनीयता न केवल सॉफ़्टवेयर अनुकूलता पर बल्कि अंतर्निहित हार्डवेयर कनेक्शन की स्थिरता पर भी निर्भर करती है। उचित कनेक्टर चयन यह सुनिश्चित करने में मदद करता है कि बिजली, नियंत्रण सिग्नल और संचार डेटा उपकरणों के बीच लगातार प्रसारित होते हैं।

स्मार्ट घरेलू उपकरणों के लिए कनेक्टर विश्वसनीयता आवश्यकताएँ

स्मार्ट घरेलू उपकरण ऊंचे तापमान, थर्मल साइक्लिंग, निरंतर कंपन, आर्द्रता और ग्रीस संदूषण वाले वातावरण में काम करते हैं। ये स्थितियां कनेक्टर सामग्री, संपर्क प्रदर्शन, यांत्रिक डिजाइन और विद्युत चुम्बकीय संगतता पर मांग की आवश्यकताएं रखती हैं।

उपकरण-विशिष्ट अनुप्रयोगों के लिए, CAZN कनेक्टर चयन समाधान प्रदान करता है जो वास्तविक ऑपरेटिंग वातावरण और विद्युत आवश्यकताओं पर विचार करता है। मुख्य विचारों में थर्मल साइक्लिंग के बाद न्यूनतम बदलाव के साथ स्थिर संपर्क प्रतिरोध, UL94 V-0 लौ-मंदक सामग्री, और लागू RoHS और REACH पर्यावरणीय आवश्यकताओं का अनुपालन शामिल है।

लॉकिंग सर्कुलर कनेक्टर्स को दीर्घकालिक संचालन के दौरान ढीलेपन को रोकने के लिए विश्वसनीय संभोग प्रतिधारण और सम्मिलन-निष्कर्षण स्थायित्व भी प्रदान करना चाहिए। मोटर और कंप्रेसर के पास अनुप्रयोगों के लिए, परिरक्षित कनेक्टर संरचनाएं विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को दबाने में मदद कर सकती हैं, संचार त्रुटियों और अप्रत्याशित उपकरण व्यवहार के जोखिम को कम कर सकती हैं।

कॉम्पैक्ट कनेक्टर डिज़ाइन भी उतने ही महत्वपूर्ण हैं क्योंकि घरेलू उपकरण पतले और अधिक एकीकृत हो जाते हैं। विश्वसनीय विद्युत कनेक्शन और सुविधाजनक असेंबली को बनाए रखते हुए अंतरिक्ष-कुशल इंटरफेस नियंत्रण बोर्ड लेआउट को अनुकूलित करने में मदद करते हैं।

स्मार्ट उपकरण अनुप्रयोगों में व्यापक कनेक्टिविटी समाधान

एकीकृत स्मार्ट रसोई और बुद्धिमान बाथरूम से लेकर वाणिज्यिक रसोई उपकरण नेटवर्क और स्मार्ट कृषि उपकरण तक, कनेक्टर समाधान कनेक्टिविटी आवश्यकताओं की एक विस्तृत श्रृंखला का समर्थन करते हैं। इनमें आंतरिक इलेक्ट्रॉनिक नियंत्रण कनेक्शन, वायर्ड सेंसर नेटवर्क और हाई-स्पीड गेटवे संचार शामिल हैं।

विभिन्न एप्लिकेशन परिदृश्यों के लिए अलग-अलग कनेक्टर कॉन्फ़िगरेशन की आवश्यकता होती है। आंतरिक नियंत्रण बोर्ड कॉम्पैक्ट एफपीसी और यूएआरटी इंटरफेस को प्राथमिकता दे सकते हैं, जबकि खुले सेंसर को वॉटरप्रूफ एम8/एम12 कनेक्शन की आवश्यकता होती है। आवश्यक ट्रांसमिशन दर और इंस्टॉलेशन वातावरण के आधार पर, हाई-स्पीड संचार नेटवर्क एक्स-कोडेड एम 12 या संरक्षित आरजे 45 इंटरफेस पर भरोसा कर सकते हैं।

एक अच्छी तरह से डिज़ाइन किया गया कनेक्टर सिस्टम इन विभिन्न इंटरफेस को एक विश्वसनीय हार्डवेयर आर्किटेक्चर में एक साथ लाता है। इसका परिणाम उपकरणों के बीच अधिक सुसंगत संचार, अधिक भरोसेमंद स्वचालन परिदृश्य और जुड़े वातावरणों में बेहतर एकीकरण है।

जैसे-जैसे स्मार्ट घरेलू उपकरणों का विकास जारी है, हार्डवेयर कनेक्टिविटी आवश्यकताओं की मांग बढ़ती जाएगी। CAZN पर्यावरण संरक्षण, विद्युत चुम्बकीय संगतता और लघु डिजाइन पर निरंतर ध्यान देने के साथ, स्मार्ट उपकरण अनुप्रयोगों के लिए कनेक्टर प्रौद्योगिकी को आगे बढ़ाने के लिए प्रतिबद्ध है। उपकरण निर्माताओं के साथ मिलकर काम करके, CAZN का लक्ष्य कनेक्टेड लिविंग की हार्डवेयर नींव को मजबूत करना और अगली पीढ़ी के बुद्धिमान घरेलू पारिस्थितिकी तंत्र का समर्थन करना है।

कनेक्टर चयन गाइड | CAZN द्वारा स्मार्ट होम उपकरण अनुप्रयोग

लागू अनुप्रयोग: स्मार्ट घरेलू उपकरण, रसोई और बाथरूम सेंसर, पूरे घर के प्रवेश द्वार, और वाणिज्यिक रसोई उपकरण नेटवर्क।

कनेक्टर प्रकार	कोडिंग/विनिर्देश	सुरक्षा रेटिंग	परिचालन तापमान	मुख्य पैरामीटर	स्थापना स्थिति	विशिष्ट अनुप्रयोग
यूएआरटी टर्मिनल कनेक्टर	4-पिन (VCC/GND/RXD/TXD)	आईपी20	-40°C से +80°C	3.3V सिग्नल, 1A अधिकतम।	उपकरण मेनबोर्ड ↔ IoT मॉड्यूल	रेफ्रिजरेटर, स्टीम ओवन और वॉशिंग मशीन में अंतर्निहित वाई-फाई/ज़िगबी मॉड्यूल और मुख्य नियंत्रण बोर्ड के बीच सीरियल संचार
एफपीसी कनेक्टर	एकाधिक पिन, 0.3/0.5 मिमी पिच	आईपी20	-40°C से +80°C	लो-वोल्टेज सिग्नल	नियंत्रण पैनल और आंतरिक सेंसर	कॉम्पैक्ट उपकरण नियंत्रण बोर्डों में टच पैनल और तापमान-संवेदन फ्लेक्स सर्किट के लिए आंतरिक कनेक्शन
M8 सर्कुलर कनेक्टर	ए-कोडित, 3-4 पिन	आईपी67	-40°C से +80°C	डीसी 60वी, 1.5-4ए	छोटे बाहरी सेंसर	बाथरूम में तापमान और आर्द्रता सेंसर और रसोई में मानव-उपस्थिति सेंसर, खासकर जहां स्थापना स्थान सीमित है
M12 सर्कुलर कनेक्टर	ए-कोडित, 4/5 पिन	आईपी67	-40°C से +80°C	डीसी 250वी, 4ए	बाहरी एक्चुएटर्स और सेंसर नोड्स	वाणिज्यिक रसोई उपकरणों के लिए बाहरी वॉटर हीटर सेंसर और I/O सिग्नल, पानी और धूल के प्रवेश से सुरक्षा के साथ
M12 सर्कुलर कनेक्टर	डी-कोडित, 4 पिन	आईपी67	-40°C से +80°C	100 एमबीपीएस ईथरनेट	वायर्ड फ़ील्ड गेटवे नोड्स	EtherCAT और PROFINET जैसे औद्योगिक ईथरनेट प्रोटोकॉल का उपयोग करके वाणिज्यिक स्मार्ट रसोई में कम दूरी का वायर्ड संचार
M12 सर्कुलर कनेक्टर	एक्स-कोडेड, 8 पिन	आईपी67	-40°C से +80°C	गीगाबिट ईथरनेट	हाई-स्पीड वायर्ड नियंत्रण प्रणाली	हाई-बैंडविड्थ सेंसर नेटवर्क और बड़ी मात्रा में डेटा ट्रांसमिशन
परिरक्षित RJ45 कनेक्टर	8पी8सी	IP20 (चयनित पैनल-माउंट संस्करणों के लिए IP67 उपलब्ध)	-40°C से +80°C	गीगाबिट ईथरनेट	संपूर्ण गृह नियंत्रण प्रवेश द्वार	केंद्रीय नियंत्रण पैनल और वायर्ड स्थानीय नेटवर्क, मोटर से संबंधित ईएमआई को कम करने में मदद करने के लिए परिरक्षण के साथ
आरएस485 टर्मिनल कनेक्टर	2-पिन सिग्नल टर्मिनल	आईपी20	-40°C से +80°C	विभेदक संकेतन	वाणिज्यिक रसोई उपकरण बस सिस्टम	कई वाणिज्यिक ओवन और डिशवॉशर के बीच लंबी दूरी की बस संचार
आईपीईएक्स आरएफ समाक्षीय कनेक्टर	पीढ़ी 1 / पीढ़ी 3	आईपी20	-40°C से +80°C	2.4 गीगाहर्ट्ज / 5 गीगाहर्ट्ज आरएफ	वायरलेस मॉड्यूल एंटेना	वाई-फाई और यूमेश वायरलेस जाल संचार मॉड्यूल के लिए एंटीना कनेक्शन

स्मार्ट घरेलू उपकरणों के लिए मुख्य कनेक्टर चयन आवश्यकताएँ

पर्यावरण संरक्षण: रसोई और बाथरूम में खुले सेंसर के लिए, नमी, संघनन और ग्रीस एक्सपोज़र को संभालने के लिए IP67 सुरक्षा के साथ M8/M12 कनेक्टर को लॉक करने को प्राथमिकता दें।

ईएमसी प्रदर्शन: उपकरण स्टार्टअप और संचालन के दौरान विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए मोटर्स और कंप्रेसर के पास स्थापित कनेक्टरों में उपयुक्त परिरक्षण संरचनाएं शामिल होनी चाहिए।

यांत्रिक स्थायित्व: कम से कम 1,000 चक्रों का सम्मिलन-निष्कर्षण स्थायित्व निर्दिष्ट करें। थर्मल साइक्लिंग के बाद, सहमत परीक्षण शर्तों के अधीन, संपर्क प्रतिरोध भिन्नता को 10 mΩ के भीतर नियंत्रित किया जाना चाहिए।

सामग्री अनुपालन: जहां आवश्यक हो, UL94 V-0 ज्वाला-मंदक सामग्री का चयन करें और उपकरण सुरक्षा और पर्यावरण मानकों का समर्थन करने के लिए लागू RoHS और REACH आवश्यकताओं के अनुपालन को सत्यापित करें।

स्थापना लचीलापन: पीसीबी-माउंटेड कनेक्टर रिसेप्टेकल्स को उपयुक्त एसएमटी या रियर-माउंट कॉन्फ़िगरेशन का समर्थन करना चाहिए। उपकरण लेआउट और स्थापना बाधाओं के अनुसार पूर्व-इकट्ठे केबल हार्नेस को सीधे या समकोण कनेक्टर के साथ निर्दिष्ट किया जा सकता है।

CAZN - औद्योगिक कनेक्शन प्रौद्योगिकी विशेषज्ञ

आंतरिक उपकरण वायरिंग से लेकर वॉटरप्रूफ सेंसर कनेक्शन और हाई-स्पीड संचार इंटरफेस तक, CAZN स्मार्ट घरेलू उपकरणों की बढ़ती आवश्यकताओं का समर्थन करने के लिए औद्योगिक कनेक्टिविटी उत्पाद और अनुकूलित समाधान प्रदान करता है। विश्वसनीय स्मार्ट जीवन विश्वसनीय हार्डवेयर कनेक्शन से शुरू होता है।
