ई-डीबी-शेन्ज़ेन CAZN इलेक्ट्रॉनिक कंपनी लिमिटेड

घर / उत्पादों / ई कनेक्टर / ई-डीबी / EDB1 - सीधे छेद के आकार का प्लग

उत्पाद केंद्र

ई-डीबी

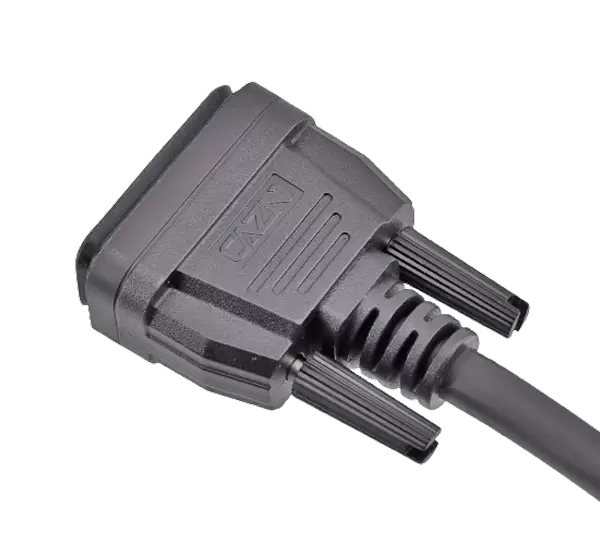

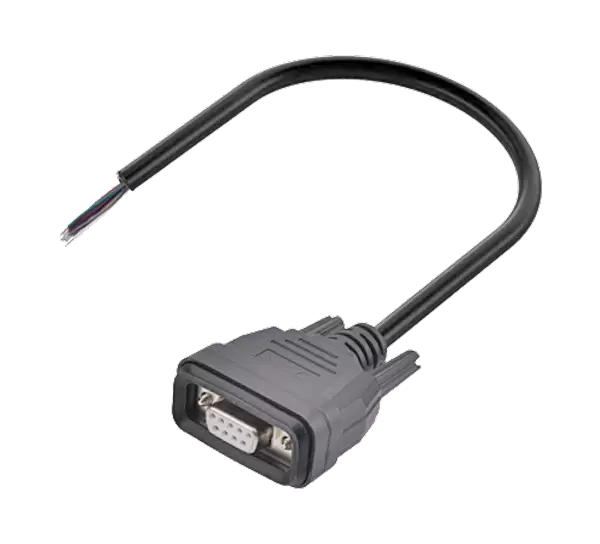

EDB1 - सीधे छेद के आकार का प्लग

प्लास्टिक वॉटरप्रूफ कनेक्टर ईडीबी श्रृंखला, प्रकार: स्ट्रेट ओवरमोल्ड प्लग, लिंग: महिला, कोर की संख्या: 9,15H,2W2,2W2C,5W1 पिन, फ्लेम रिटार्डेंट ग्रेड: V-0 शील्डेड: हां/नहीं, प्रमाणन: CE/RoHS।

Pins:
9 15H 2W2 2W2C 5W1
Rated current:
5A 10A 20A 30A 40A
Wiring length:
No wiring

जाँच करना

डाउनलोड करना

उत्पाद की जानकारी

उत्पाद पैरामीटर

वर्तमान मूल्यांकित:	10ए/20ए/30ए/40ए
रेटेड वोल्टेज:	1000 वी
वोल्टेज का सामना करें：	500 वी
इन्सुलेशन प्रतिबाधा：	5000 एमए
संपर्क प्रतिबाधा：	10 मीΩ
खींच रहा बल:	उत्पाद IEC60807-3 का अनुपालन करते हैं
वायरिंग रेंज：	8मिमी~14मिमी
स्थायित्व:	≥500次
लागू तापमान：	-55℃ ~ +105℃
शैल सामग्री：	थर्मोप्लास्टिक PA66, ज्वाला मंदक ग्रेड:V-0
वाटरप्रूफ ग्रेड：	आईपी65/आईपी67
उत्पाद अनुपालन करते हैं：	सीईसीसी 7501-802.आईईसी 60807-3

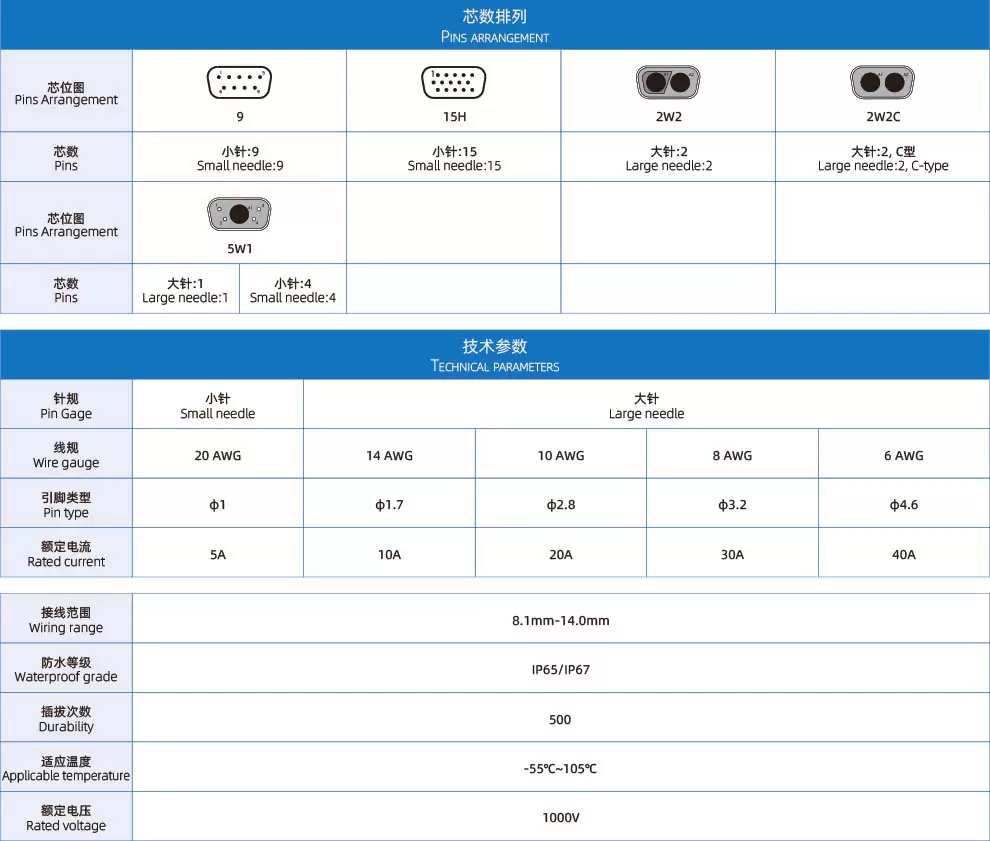

विद्युत पैरामीटर

विद्युत आरेख

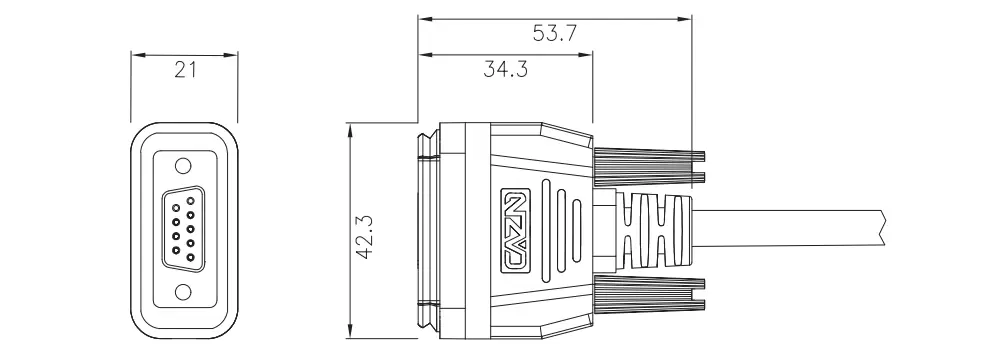

आयाम

उत्पाद ऑर्डरिंग

प्रोडक्ट का नाम	पिंस	मैक्स पाई तार गेज	वर्तमान मूल्यांकित	मॉडल-परिरक्षित	मॉडल-अनशील्ड	3डी डाउनलोड	2डी डाउनलोड
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	9	20 एडब्ल्यूजी	5ए	EDB1-F9-MWA-xPV-S	EDB1-F9-MWA-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	15 एच	20 एडब्ल्यूजी	5ए	EDB1-F15H-MWA-xPV-S	EDB1-F15H-MWA-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	2W2	20 एडब्ल्यूजी	5ए	EDB1-F2W2-MWA-xPV-S	EDB1-F2W2-MWA-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	2W2C	20 एडब्ल्यूजी	5ए	EDB1-F2W2C-MWA-xPV-S	EDB1-F2W2C-MWA-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	5W1	20 एडब्ल्यूजी	5ए	EDB1-F5W1-MWA-xPV-S	EDB1-F5W1-MWA-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	2W2	14 एडब्ल्यूजी	10ए	EDB1-F2W2-MWA14-xPV-S	EDB1-F2W2-MWA14-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	2W2C	14 एडब्ल्यूजी	10ए	EDB1-F2W2C-MWA14-xPV-S	EDB1-F2W2C-MWA14-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	5W1	14 एडब्ल्यूजी	5ए/10ए	EDB1-F5W1-MWA14-xPV-S	EDB1-F5W1-MWA14-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	2W2	10 एडब्ल्यूजी	20ए	EDB1-F2W2-MWA10-xPV-S	EDB1-F2W2-MWA10-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	2W2C	10 एडब्ल्यूजी	20ए	EDB1-F2W2C-MWA10-xPV-S	EDB1-F2W2C-MWA10-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	5W1	10 एडब्ल्यूजी	5ए/20ए	EDB1-F5W1-MWA10-xPV-S	EDB1-F5W1-MdA10-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	2W2	8 एडब्ल्यूजी	30ए	EDB1-F2W2-MWA08-xPV-S	EDB1-F2W2-MWA08-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	2W2C	8 एडब्ल्यूजी	30ए	EDB1-F2W2C-MWA08-xPV-S	EDB1-F2W2C-MWA08-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	5W1	8 एडब्ल्यूजी	5ए/30ए	EDB1-F5W1-MWA08-xPV-S	EDB1-F5W1-MWA08-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	2W2	6 एडब्ल्यूजी	40ए	EDB1-F2W2-MWA06-xPV-S	EDB1-F2W2-MWA06-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	2W2C	6 एडब्ल्यूजी	40ए	EDB1-F2W2C-MWA06-xPV-S	EDB1-F2W2C-MWA06-xPV
EDB1-स्ट्रेट फीमेल ओवरमोल्ड प्लग-xxm-PVC	5W1	6 एडब्ल्यूजी	5ए/40ए	EDB1-F5W1-MWA06-xPV-S	EDB1-F5W1-MWA06-xPV

*यदि आपको अन्य तार चुनने की आवश्यकता है, तो कृपया ग्राहक सेवा से परामर्श लें।
