CAZN 7/8" कनेक्टर: औद्योगिक स्वचालन और स्मार्ट विनिर्माण के लिए विश्वसनीय कनेक्टिविटी

CAZN एक ब्रांड है जो अनुसंधान एवं विकास और औद्योगिक कनेक्टर्स के निर्माण में विशेषज्ञता रखता है। इसके उत्पाद पोर्टफोलियो में सर्कुलर कनेक्टर, सेंसर कनेक्टर, फील्ड-वायरेबल कनेक्टर और अन्य श्रृंखलाएं शामिल हैं, जिनका व्यापक रूप से औद्योगिक स्वचालन, स्मार्ट विनिर्माण, नई ऊर्जा, रेल पारगमन और अन्य अनुप्रयोगों में उपयोग किया जाता है। सख्त गुणवत्ता नियंत्रण और निरंतर तकनीकी नवाचार के साथ, CAZN विश्वसनीय औद्योगिक कनेक्शन समाधान प्रदान करता है जो मांग वाले औद्योगिक वातावरण में स्थिर बिजली और सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए डिज़ाइन किया गया है।

मुख्य उत्पाद विशिष्टताएँ

विद्युत विशिष्टताएँ: CAZN 7/8" कनेक्टर में 13A का रेटेड करंट और 300V का रेटेड वोल्टेज है, जो कम-आवृत्ति, उच्च-वर्तमान ट्रांसमिशन का समर्थन करता है।

औद्योगिक बिजली आपूर्ति अनुप्रयोगों के लिए मिशन।

पिन कॉन्फ़िगरेशन: 3-पिन, 4-पिन, 5-पिन और 6-पिन कॉन्फ़िगरेशन में उपलब्ध, कनेक्टर एकल-चरण पावर, तीन-चरण पावर और संयुक्त पावर और सिग्नल ट्रांसमिशन के लिए विभिन्न आवश्यकताओं को समायोजित कर सकता है।

सामग्री: संपर्कों में सोने की परत चढ़ी तांबे की संरचना होती है, जो 500 से अधिक चक्रों का सम्मिलन और निकासी जीवन प्रदान करती है। विश्वसनीय विद्युत इन्सुलेशन और यांत्रिक स्थायित्व के लिए इन्सुलेटर पीए नायलॉन से बना है।

सुरक्षा रेटिंग: IP67 सुरक्षा रेटिंग और कई सीलिंग रिंगों के साथ, कनेक्टर को मांग वाले औद्योगिक वातावरण में नमी, धूल और हल्के नमक-स्प्रे जोखिम का सामना करने के लिए डिज़ाइन किया गया है।

औद्योगिक स्वचालन में प्रमुख लाभ

व्यापक अनुकूलता: CAZN 7/8" कनेक्टर कैनोपेन जैसे औद्योगिक बस मानकों का पालन करता है और फीनिक्स कॉन्टैक्ट, एम्फेनॉल और टीई कनेक्टिविटी सहित प्रमुख ब्रांडों के उत्पादों के साथ संगत हो सकता है, जो उपकरण विकास और सिस्टम अपग्रेड के दौरान एकीकरण जटिलता को कम करने में मदद करता है।

उच्च पर्यावरणीय प्रतिरोध: इसका कंपन प्रतिरोध और उच्च और निम्न तापमान प्रदर्शन इसे उत्पादन लाइनों के लिए उपयुक्त बनाता है जहां उपकरण निरंतर यांत्रिक कंपन के संपर्क में आते हैं। विश्वसनीय लॉकिंग और सीलिंग ढीले कनेक्शन और अप्रत्याशित बिजली रुकावट के जोखिम को कम करने में मदद करती है।

अनुकूलन क्षमता: CAZN इंजेक्शन-मोल्डिंग अनुकूलन का समर्थन करता है और विशिष्ट वायरिंग आवश्यकताओं के अनुसार विभिन्न केबल लंबाई के साथ तैयार केबल असेंबली प्रदान कर सकता है। यह कनेक्टर्स को सीमेंस और मित्सुबिशी जैसे निर्माताओं के मुख्यधारा पीएलसी और सर्वो मोटर सिस्टम के साथ एकीकृत करने की अनुमति देता है।

विशिष्ट अनुप्रयोग

उपकरण और उत्पादन-लाइन विद्युत वितरण

CAZN 7/8" कनेक्टर की प्राथमिक स्थिति औद्योगिक बिजली वितरण के लिए एक मध्यम से उच्च-शक्ति इंटरफ़ेस के रूप में है। इसका उपयोग विभिन्न प्रकार के स्वचालन अनुप्रयोगों में किया जा सकता है।

सर्वो मोटर्स और ड्राइव सिस्टम: छोटे और मध्यम आकार के सर्वो मोटर्स और फ्रैक्शनल-हॉर्सपावर मोटर्स के लिए स्थिर बिजली कनेक्शन प्रदान करता है।

सेंसर और एक्चुएटर पावर सप्लाई: प्रॉक्सिमिटी सेंसर, फोटोइलेक्ट्रिक सेंसर, सोलनॉइड वाल्व और लिमिट स्विच जैसे फील्ड उपकरणों को बिजली की आपूर्ति करता है।

औद्योगिक ताप और प्रकाश व्यवस्था: औद्योगिक हीटर, एलईडी प्रकाश व्यवस्था और वाणिज्यिक अपशिष्ट जल पंप जैसे उच्च-शक्ति भार के लिए उपयुक्त।

सेंसर-एक्चुएटर जंक्शन बॉक्स: सक्रिय वितरण इकाइयों के लिए एक कोर इंटरफ़ेस के रूप में कार्य करता है, जो बिजली और सिग्नल कनेक्शन को समेकित करके जटिल फ़ील्ड वायरिंग को सरल बनाने में मदद करता है।

औद्योगिक फील्डबस और संचार सहायता

पावर ट्रांसमिशन के अलावा, CAZN 7/8" कनेक्टर विभिन्न औद्योगिक संचार आवश्यकताओं का समर्थन कर सकते हैं।

डिवाइसनेट (कैन बस): टी-प्रकार वितरकों के साथ, कई डिवाइस एक ही कनेक्शन बिंदु से बिजली और संचार सिग्नल प्राप्त कर सकते हैं, जिससे फील्डबस वायरिंग सरल हो जाती है।

प्रोफाइबस, सीसी-लिंक, और एएस-इंटरफ़ेस (एएस-आई): कनेक्टर को औद्योगिक संचार नेटवर्क पर लागू किया जा सकता है जहां विश्वसनीय फ़ील्ड-स्तरीय कनेक्शन की आवश्यकता होती है।

एनएमईए 2000: समुद्री नेटवर्किंग अनुप्रयोगों में, कनेक्टर एक एकीकृत कनेक्शन आर्किटेक्चर के माध्यम से संयुक्त 24V डीसी पावर और कैन बस सिग्नल ट्रांसमिशन का समर्थन कर सकता है।

सामग्री प्रबंधन रोबोट और लचीली उत्पादन लाइनें

लचीली विनिर्माण प्रणालियाँ कनेक्टर विश्वसनीयता पर उच्च मांग रखती हैं क्योंकि केबलों को बार-बार झुकने, हिलने और कंपन का अनुभव हो सकता है।

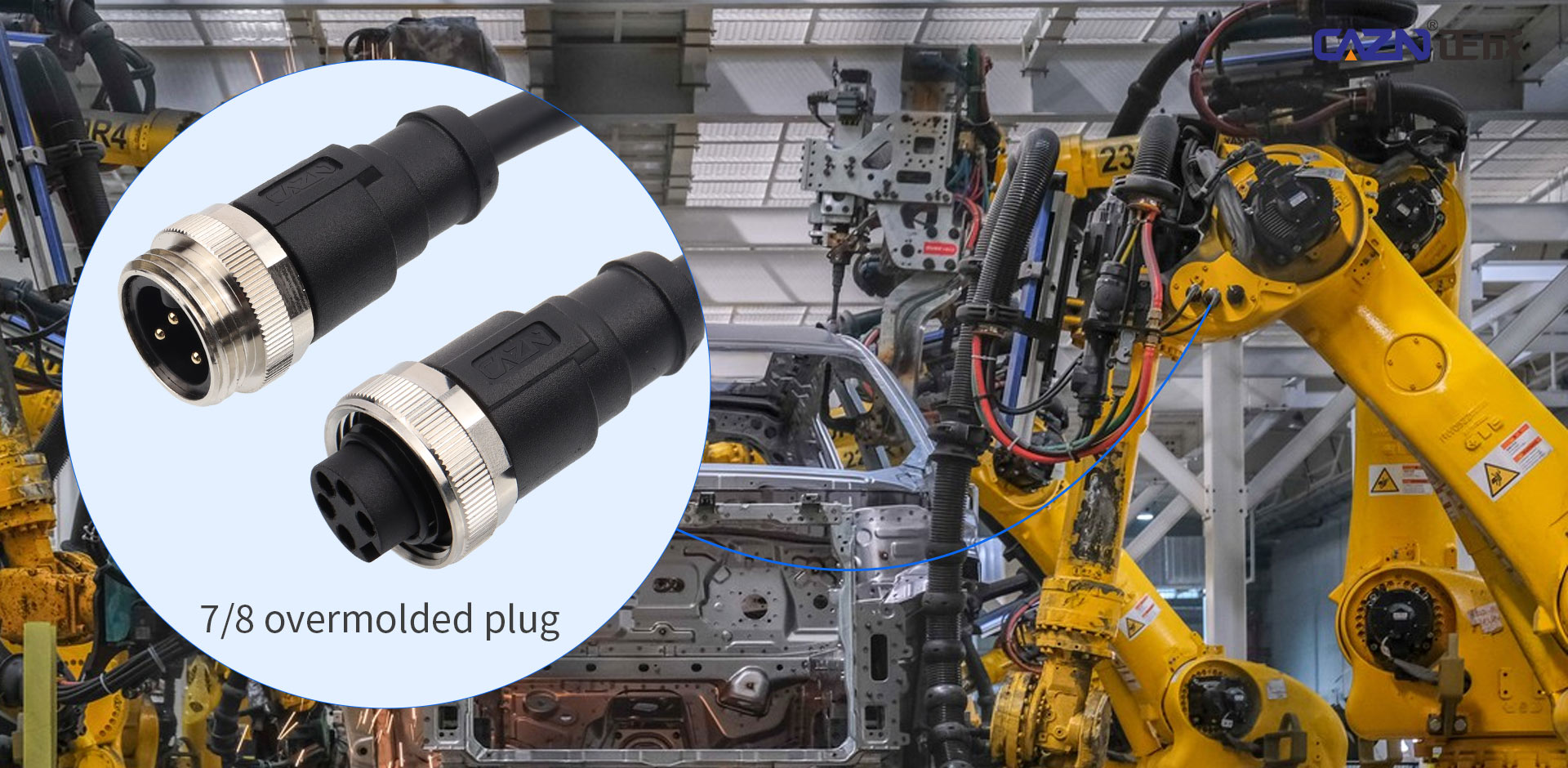

CAZN 7/8" कनेक्टर का उपयोग सामग्री-हैंडलिंग रोबोट पर फोटोइलेक्ट्रिक और प्रॉक्सिमिटी सेंसर की वायरिंग के लिए लचीली केबल और प्री-मोल्डेड कनेक्टर के साथ किया जा सकता है। जंक्शन बक्से और वितरित I/O को एकीकृत करके, कई सिग्नल कनेक्शन को समेकित किया जा सकता है, जिससे विश्वसनीय सिग्नल ट्रांसमिशन को बनाए रखते हुए केबल रन की कुल संख्या को कम किया जा सकता है।

रोबोटिक हथियारों और अन्य गतिशील उपकरणों के लिए, केबल असेंबली का लचीलापन और यांत्रिक स्थायित्व विशेष रूप से महत्वपूर्ण है। कनेक्टर और केबल को रुक-रुक कर विद्युत कनेक्शन बनाए बिना बार-बार चलने वाले चक्रों के दौरान विश्वसनीय रूप से संचालित करने की आवश्यकता होती है।

स्मार्ट विनिर्माण का समर्थन करना

स्मार्ट विनिर्माण लाइनों में, CAZN 7/8" कनेक्टर पावर और सिग्नल ट्रांसमिशन दोनों के लिए एक विश्वसनीय नोड के रूप में काम कर सकता है।

वितरित I/O आर्किटेक्चर: एक जंक्शन-बॉक्स-प्लस-7/8" कनेक्टर कॉन्फ़िगरेशन विकेंद्रीकृत बिजली वितरण और फ़ील्ड-स्तरीय कनेक्टिविटी को सक्षम बनाता है। यह उत्पादन लाइनों को पुन: कॉन्फ़िगर और विस्तारित करने में आसान बनाते हुए वायरिंग को सरल बना सकता है।

मॉड्यूलर उपकरण डिज़ाइन: फ़ील्ड-वायरेबल कनेक्टर उपयोगकर्ताओं को उपकरण आवश्यकताओं के अनुसार उचित केबल लंबाई और केबल सामग्री का चयन करने की अनुमति देते हैं, जो लगातार संशोधनों से गुजरने वाली विनिर्माण प्रणालियों के लिए अधिक लचीलापन प्रदान करते हैं।

पूर्वानुमानित रखरखाव समर्थन: विश्वसनीय भौतिक कनेक्शन एमईएस और आईओटी प्लेटफार्मों पर स्थिर सेंसर डेटा ट्रांसमिशन बनाए रखने में मदद करते हैं। लगातार सिग्नल ट्रांसमिशन उपकरण की स्थिति की निगरानी और पूर्वानुमानित रखरखाव के लिए एक भरोसेमंद आधार प्रदान करता है।

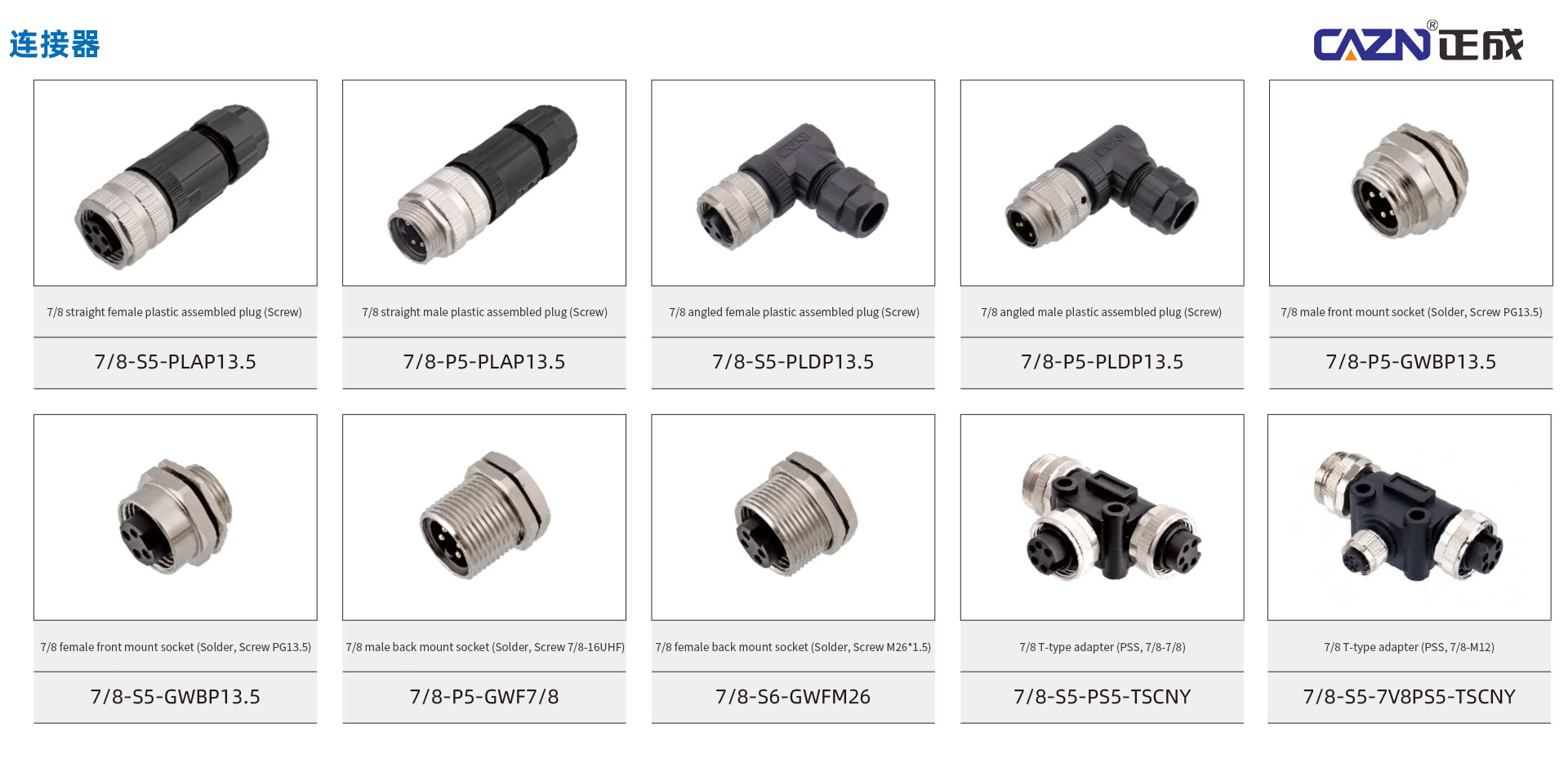

अनुशंसित CAZN 7/8" मॉडल

CAZN 7/8 श्रृंखला में विभिन्न पिन कॉन्फ़िगरेशन और इंस्टॉलेशन आवश्यकताओं के लिए मानकीकृत मॉडल की एक श्रृंखला शामिल है।

प्रतिनिधि मॉडल में शामिल हैं: 7/8-P3-GWBP13、7/8-P4-GWBP13、7/8-P5-GWBP13、7/8-S5-GWBP13

ये मॉडल अलग-अलग पिन काउंट और माउंटिंग कॉन्फ़िगरेशन को कवर करते हैं और इन्हें सामान्य औद्योगिक स्वचालन इंटरफ़ेस आवश्यकताओं के अनुसार चुना जा सकता है।

प्रमुख अंतर्राष्ट्रीय ब्रांडों के साथ संगतता

CAZN 7/8" कनेक्टर श्रृंखला को व्यापक रूप से उपयोग किए जाने वाले अंतरराष्ट्रीय औद्योगिक कनेक्टर ब्रांडों से संबंधित प्रतिस्थापन और एकीकरण आवश्यकताओं का समर्थन करने के लिए डिज़ाइन किया गया है।

फीनिक्स संपर्क: सीएजेडएन 7/8" पावर कनेक्टर को एसएसीसी-मिन श्रृंखला उत्पादों से जुड़े अनुप्रयोगों के लिए मिलान पिन कॉन्फ़िगरेशन, माउंटिंग आयाम और थ्रेडेड लॉकिंग इंटरफेस के साथ संबंधित 7/8 इंटरफेस के लिए संगत विकल्प के रूप में उपयोग किया जा सकता है।

एम्फेनॉल: CAZN 7/8" सर्कुलर औद्योगिक कनेक्टर श्रृंखला संबंधित एम्फेनॉल 7/8 इंटरफेस के लिए संगतता आवश्यकताओं का समर्थन करती है, जो औद्योगिक बस संचार और बिजली कनेक्शन से जुड़े अनुप्रयोगों को कवर करती है।

टीई कनेक्टिविटी: संबंधित 7/8" औद्योगिक पावर कनेक्टर कॉन्फ़िगरेशन का उपयोग प्रतिस्थापन और एकीकरण अनुप्रयोगों के लिए किया जा सकता है जहां संगत विद्युत और यांत्रिक विनिर्देशों की आवश्यकता होती है।

बाइंडर: CAZN 7/8" सर्कुलर कनेक्टर औद्योगिक स्वचालन उपकरण में उपयोग किए जाने वाले संबंधित यूरोपीय-मानक 7/8 इंटरफेस से जुड़े अनुप्रयोगों का समर्थन कर सकते हैं।

प्रतिस्थापन या सिस्टम एकीकरण से पहले संगतता को हमेशा विशिष्ट कनेक्टर मॉडल, विद्युत रेटिंग, यांत्रिक आयाम, वायरिंग कॉन्फ़िगरेशन और एप्लिकेशन आवश्यकताओं के विरुद्ध सत्यापित किया जाना चाहिए।

औद्योगिक स्वचालन के लिए विश्वसनीय कनेक्टिविटी

CAZN 7/8" कनेक्टर औद्योगिक स्वचालन उपकरण की कनेक्शन आवश्यकताओं को पूरा करने के लिए 13A रेटेड करंट, 300V रेटेड वोल्टेज, IP67 सुरक्षा, सोना चढ़ाया हुआ तांबा संपर्क, 500 से अधिक संभोग चक्र और कई पिन कॉन्फ़िगरेशन को जोड़ता है।

बिजली वितरण और सेंसर-एक्चुएटर वायरिंग से लेकर फील्डबस संचार, रोबोटिक सिस्टम, वितरित I/O और लचीली उत्पादन लाइनों तक, 7/8" कनेक्टर विश्वसनीय पावर और सिग्नल ट्रांसमिशन के लिए एक कॉम्पैक्ट इंटरफ़ेस प्रदान करता है।

उच्च धारा-वहन क्षमता, मजबूत पर्यावरण संरक्षण, कंपन प्रतिरोध, लचीले विन्यास और अनुकूलन क्षमताओं के साथ, CAZN 7/8" कनेक्टर औद्योगिक स्वचालन और स्मार्ट विनिर्माण प्रणालियों के लिए एक विश्वसनीय कनेक्टिविटी समाधान प्रदान करते हैं।
