CAZN | 7/8 वाटरप्रूफ कनेक्टर चयन गाइड

CAZN 7/8 गोलाकार कनेक्टर, जिसमें 7/8-इंच व्यास और 7/8-16UNF धागा है, एक औद्योगिक-ग्रेड कनेक्टर है जो विशेष रूप से औद्योगिक स्वचालन अनुप्रयोगों में मध्यम से उच्च-शक्ति ट्रांसमिशन और संयुक्त पावर-और-सिग्नल ट्रांसमिशन के लिए डिज़ाइन किया गया है। इसके प्रमुख फायदों में 8-13ए की उच्च वर्तमान क्षमता, 300वी का रेटेड वोल्टेज, थ्रेडेड लॉकिंग द्वारा सक्षम मजबूत कंपन प्रतिरोध और आईपी67 सुरक्षा शामिल हैं। कनेक्टर का व्यापक रूप से पवन ऊर्जा उत्पादन, हाई-स्पीड रेल, ऑटोमोटिव विनिर्माण, बुद्धिमान परिवहन, स्मार्ट विनिर्माण और अन्य औद्योगिक अनुप्रयोगों में उपयोग किया जाता है।

CAZN 7/8 कनेक्टर प्रमुख अंतरराष्ट्रीय ब्रांडों और एनएमईए 2000 मानक इंटरफेस का समर्थन करता है। उपलब्ध कॉन्फ़िगरेशन में 3-, 4-, 5- और 6-पिन संस्करण , फ्रंट- या रियर-पैनल माउंटिंग, सोल्डर-वायर या पीसीबी कनेक्शन और IP65/IP67 सुरक्षा विकल्प शामिल हैं। श्रृंखला IEC 61076-2-101 की आवश्यकताओं का पालन करती है और NMEA 2000 संगतता आवश्यकताओं को पूरा करने के लिए डिज़ाइन की गई है।

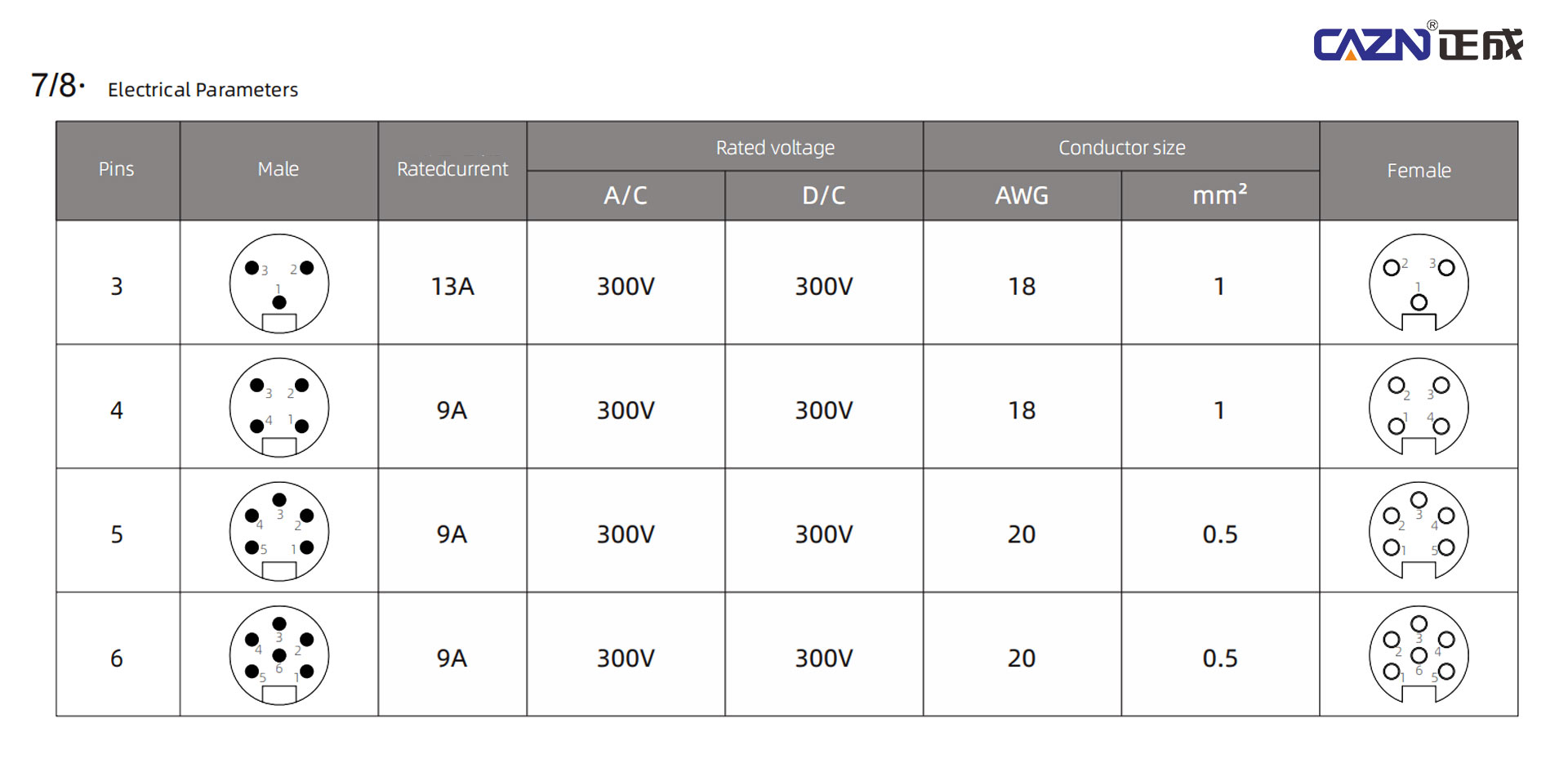

ट्रांसमिशन आवश्यकताओं के अनुसार चयन: पिन गणना

पिनों की संख्या सीधे उन कार्यों को निर्धारित करती है जिनका कनेक्टर समर्थन कर सकता है। इसलिए चयन उपकरण की वास्तविक शक्ति और सिग्नल आवश्यकताओं पर आधारित होना चाहिए।

3-पिन (2पी+पीई): पावर ट्रांसमिशन के लिए पसंदीदा

3-पिन कॉन्फ़िगरेशन मुख्य रूप से पावर ट्रांसमिशन के लिए डिज़ाइन किया गया है और यह लाइव, न्यूट्रल और सुरक्षात्मक पृथ्वी कनेक्शन की आवश्यकता वाले मानक बिजली-आपूर्ति अनुप्रयोगों के लिए उपयुक्त है। विशिष्ट अनुप्रयोगों में छोटे और मध्यम आकार के मोटर, एक्चुएटर और बुनियादी सेंसर बिजली आपूर्ति शामिल हैं। 13ए की अधिकतम रेटेड धारा के साथ, 3-पिन कॉन्फ़िगरेशन श्रृंखला के भीतर उच्चतम वर्तमान क्षमता प्रदान करता है।

4-पिन: पावर + सहायक सर्किट या नियंत्रण सिग्नल

4-पिन कॉन्फ़िगरेशन उन अनुप्रयोगों के लिए उपयुक्त है जिन्हें कम संख्या में सहायक सर्किट या नियंत्रण सिग्नल के साथ पावर ट्रांसमिशन की आवश्यकता होती है। विशिष्ट अनुप्रयोगों में सहायक शक्ति या सरल फीडबैक सिग्नल की आवश्यकता वाले एक्चुएटर्स शामिल होते हैं।

5-पिन: एकीकृत शक्ति और संचार

5-पिन कॉन्फ़िगरेशन एक साथ बिजली और संचार ट्रांसमिशन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है। विशिष्ट अनुप्रयोगों में डिवाइसनेट और कैनोपेन जैसे प्रोटोकॉल का उपयोग करने वाले फ़ील्डबस डिवाइस शामिल हैं, जहां विशिष्ट पिन को बिजली कनेक्शन से अलग रखते हुए CAN_H और CAN_L जैसे संचार संकेतों को आवंटित किया जा सकता है।

6-पिन: जटिल नियंत्रण अनुप्रयोग

6-पिन कॉन्फ़िगरेशन को अधिक जटिल नियंत्रण आवश्यकताओं के लिए डिज़ाइन किया गया है जहां एकाधिक फीडबैक सिग्नल या नियंत्रण सर्किट को एक ही कनेक्टर के माध्यम से प्रसारित करने की आवश्यकता होती है। यह कई सिग्नल इंटरफेस वाले परिष्कृत एक्चुएटर्स और अन्य उपकरणों के लिए उपयुक्त है।

माउंटिंग विधि और कनेक्टर संरचना द्वारा चयन

उपकरण संरचना और स्थापना वातावरण के अनुसार बढ़ते स्थान, केबल निकास दिशा और वायरिंग विधि पर विचार किया जाना चाहिए।

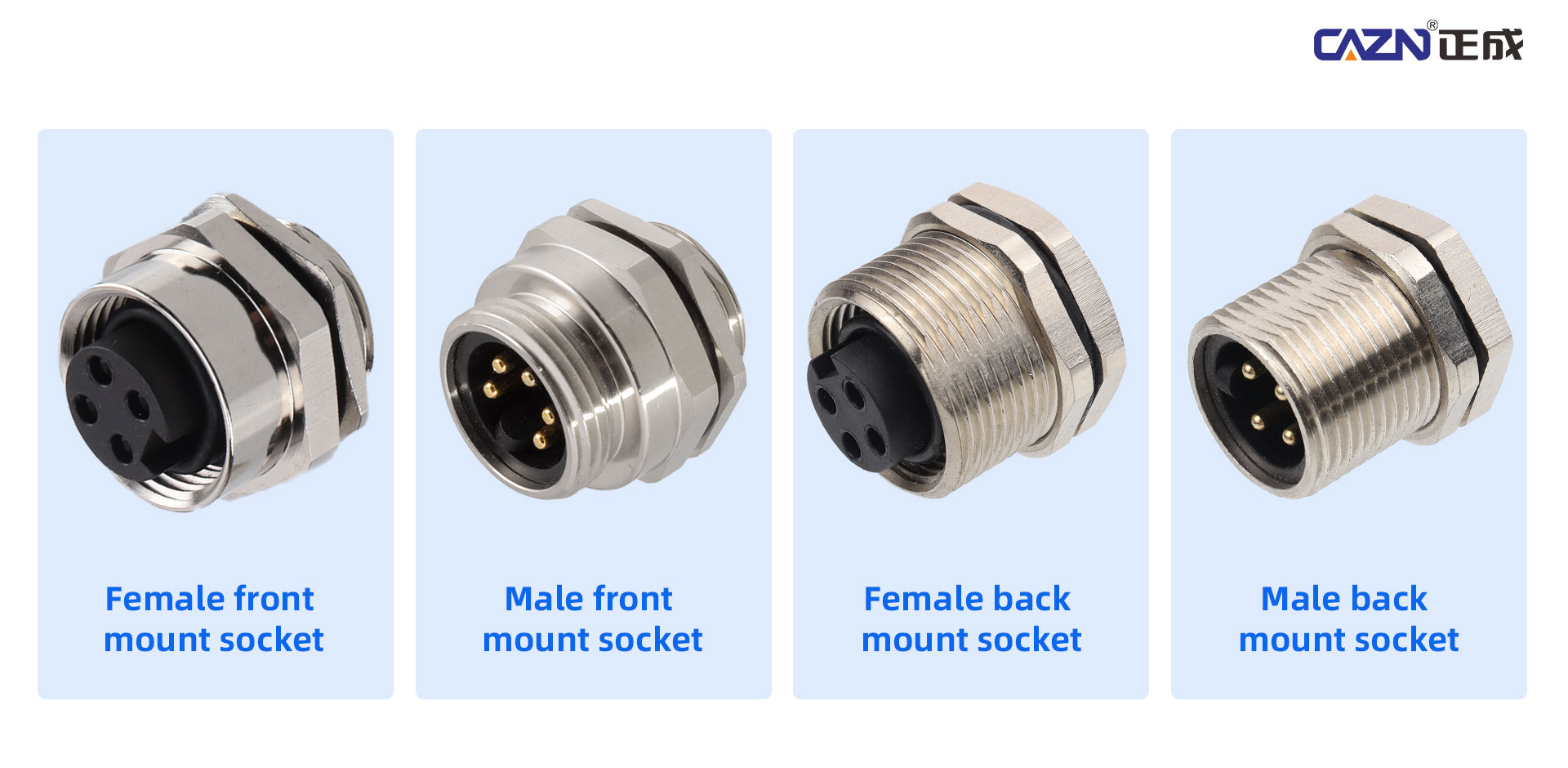

माउंटिंग स्थिति: पैनल-माउंटेड, फ़ील्ड-वायरएबल, या प्री-मोल्डेड

उपकरण निकायों और नियंत्रण कैबिनेट के लिए, पैनल-माउंटेड कनेक्टर पैनल के सामने या पीछे से स्थापित किए जा सकते हैं और नियंत्रण कैबिनेट, आई/ओ बॉक्स और अन्य निश्चित उपकरणों के लिए उपयुक्त हैं।

अस्थायी फ़ील्ड वायरिंग, उपकरण संशोधन, या उपकरण-अंत कनेक्शन के लिए, फ़ील्ड-वायर करने योग्य संस्करण जैसे सीधे और समकोण कॉन्फ़िगरेशन अधिक इंस्टॉलेशन लचीलापन प्रदान करते हैं और स्क्रू-टर्मिनल वायरिंग का समर्थन कर सकते हैं।

उच्च मात्रा में उत्पादन के लिए, प्री-मोल्डेड केबल असेंबलियां इंजेक्शन मोल्डिंग के माध्यम से कनेक्टर और केबल को एकीकृत करती हैं, जिससे फील्ड वायरिंग संचालन कम हो जाता है और उत्पादन स्थिरता में सुधार होता है।

केबल निकास कोण: सीधा या 90° समकोण

सीधे केबल रूटिंग के लिए, एक सीधा कनेक्टर अक्षीय स्थापना स्थान को कम करने में मदद कर सकता है।

जब केबलों को साइड की दीवारों, कोनों या सीमित स्थानों से बाहर निकलने की आवश्यकता होती है, तो 90° समकोण कनेक्टर बेहतर रूटिंग लचीलापन प्रदान कर सकता है और आसपास के घटकों के साथ हस्तक्षेप को कम कर सकता है।

वायरिंग विधि: सोल्डर-वायर या स्क्रू-टाइप

सोल्डर-वायर संस्करण सुरक्षित विद्युत कनेक्शन स्थापित करने के लिए क्रिम्पिंग या सोल्डरिंग विधियों का उपयोग करते हैं और स्थिर उपकरण और स्थायी स्थापना के लिए उपयुक्त होते हैं।

स्क्रू-प्रकार के संस्करण सोल्डरिंग उपकरण के बिना फील्ड वायरिंग की अनुमति देते हैं, जो उन्हें ऑन-साइट इंस्टॉलेशन, उपकरण संशोधन और लचीली वायरिंग आवश्यकताओं के लिए उपयुक्त बनाता है।

पर्यावरण संरक्षण आवश्यकताओं के अनुसार चयन

वाटरप्रूफ कनेक्टर का चयन करते समय ऑपरेटिंग वातावरण एक महत्वपूर्ण कारक है।

मानक औद्योगिक वातावरण

मजबूत संक्षारक जोखिम के बिना इनडोर, शुष्क वातावरण के लिए, IP65 या IP67 सुरक्षा आमतौर पर धूल से सुरक्षा और पानी के स्प्रे के प्रतिरोध प्रदान करने के लिए पर्याप्त है।

कठोर औद्योगिक वातावरण

बाहरी प्रतिष्ठानों, आर्द्र वातावरण, धूल भरे उत्पादन क्षेत्रों, तैलीय स्थितियों या बार-बार धोने की आवश्यकता वाले अनुप्रयोगों के लिए, IP67 या उच्चतर सुरक्षा पर विचार किया जाना चाहिए। IP67 पूर्ण धूल सुरक्षा और अस्थायी विसर्जन के लिए प्रतिरोध प्रदान करता है। निर्माता की निर्दिष्ट परीक्षण शर्तों के अधीन, पानी के लंबे समय तक संपर्क में रहने या निरंतर विसर्जन से जुड़े अनुप्रयोगों के लिए IP68 अधिक उपयुक्त है।

उच्च-कंपन वातावरण

स्टैम्पिंग मशीन, रोबोटिक जोड़ और एजीवी जैसे अनुप्रयोगों को एक सुरक्षित यांत्रिक कनेक्शन की आवश्यकता होती है। 7/8-16UNF थ्रेडेड लॉकिंग संरचना एक सख्त यांत्रिक जुड़ाव प्रदान करती है जो बार-बार कंपन के तहत ढीलापन को रोकने में मदद करती है। इन अनुप्रयोगों के लिए, थ्रेडेड लॉकिंग कनेक्टर सरल स्नैप-फिट संरचनाओं के लिए बेहतर हैं।

केबल और आवास सामग्री द्वारा चयन

केबल सामग्री और कनेक्टर हाउसिंग सामग्री का चयन ऑपरेटिंग वातावरण और संचलन आवश्यकताओं के अनुसार किया जाना चाहिए।

केबल जैकेट

मानक इनडोर अनुप्रयोगों के लिए, पीवीसी केबल अच्छे लचीलेपन के साथ एक लागत प्रभावी समाधान प्रदान करता है।

बार-बार झुकने, तेल के संपर्क में आने या निरंतर गति से जुड़े अनुप्रयोगों के लिए - जैसे कि एजीवी और रोबोटिक हथियार - पीयूआर केबल आमतौर पर अपने बेहतर घर्षण प्रतिरोध, लचीले प्रदर्शन और तन्य प्रतिरोध के कारण अधिक उपयुक्त है।

आवास सामग्री

पारंपरिक औद्योगिक वातावरण के लिए, इंजीनियरिंग प्लास्टिक जैसे पीए नायलॉन या अन्य प्लास्टिक हाउसिंग इन्सुलेशन, यांत्रिक प्रदर्शन और लागत दक्षता का उचित संयोजन प्रदान कर सकते हैं।

उच्च प्रभाव प्रतिरोध, संक्षारण प्रतिरोध, या विद्युत चुम्बकीय परिरक्षण की आवश्यकता वाले अनुप्रयोगों के लिए, निकल-प्लेटेड पीतल जैसे धातु आवास, अतिरिक्त यांत्रिक सुरक्षा और परिरक्षण प्रदर्शन प्रदान कर सकते हैं।

विभिन्न अनुप्रयोगों के लिए अनुशंसित कॉन्फ़िगरेशन

शुद्ध बिजली-आपूर्ति अनुप्रयोगों के लिए, जैसे कि उत्पादन-लाइन बिजली वितरण और मोटर ड्राइव सिस्टम, एक 3-पिन, आईपी67 कॉन्फ़िगरेशन की सिफारिश की जाती है, जिसमें इंस्टॉलेशन आवश्यकताओं के आधार पर सीधे कनेक्टर या प्री-मोल्डेड केबल असेंबली होती है।

संयुक्त पावर और सिग्नल ट्रांसमिशन के लिए, जैसे कि फील्डबस मॉड्यूल और वितरित I/O सिस्टम, 5-पिन, IP67 कॉन्फ़िगरेशन की अनुशंसा की जाती है। उपलब्ध इंस्टॉलेशन स्थान के अनुसार एक सीधे या समकोण कनेक्टर का चयन किया जा सकता है, जबकि पीयूआर केबल आंदोलन या बार-बार झुकने वाले अनुप्रयोगों के लिए उपयुक्त है।

फोटोवोल्टिक ऊर्जा भंडारण प्रणालियों, आउटडोर चार्जिंग स्टेशनों और पोर्ट मशीनरी सहित बाहरी या कठोर वातावरण के लिए, 3-पिन या 5-पिन, IP68 कॉन्फ़िगरेशन को PUR केबल और एक थ्रेडेड लॉकिंग संरचना के साथ माना जा सकता है।

CAZN 7/8 श्रृंखला और मॉडल उदाहरण

CAZN यूरोपीय-मानक 7/8 कनेक्टर श्रृंखला में विभिन्न पिन गणनाओं और संरचनात्मक आवश्यकताओं के लिए डिज़ाइन किए गए कई कॉन्फ़िगरेशन शामिल हैं।

प्रतिनिधि मॉडल में शामिल हैं: 7/8-P3-GWB P13、7/8-P4-GWB P13、7/8-P5-GWB P13、7/8-P6-GWB P13

सामान्य तौर पर, मॉडल के भीतर संख्यात्मक पदनाम पिन गिनती और संरचनात्मक विन्यास से मेल खाता है। ऑर्डर देने से पहले उपकरण की विद्युत, यांत्रिक और पर्यावरणीय आवश्यकताओं के अनुरूप सटीक विनिर्देश की पुष्टि की जानी चाहिए।

अंतर्राष्ट्रीय ब्रांड प्रतिस्थापन के लिए मुख्य बिंदु

CAZN 7/8 कनेक्टर श्रृंखला को फीनिक्स कॉन्टैक्ट, एम्फेनॉल, टीई कनेक्टिविटी और बाइंडर सहित प्रमुख अंतरराष्ट्रीय ब्रांडों के लिए संगत प्रतिस्थापन विकल्प प्रदान करने के लिए डिज़ाइन किया गया है।

प्रतिस्थापन डिज़ाइन कनेक्टर आयाम और पिन कॉन्फ़िगरेशन सहित प्रमुख यांत्रिक और विद्युत इंटरफ़ेस आवश्यकताओं के मिलान पर केंद्रित है। संगत अनुप्रयोगों के लिए, मौजूदा उपकरण को मूल माउंटिंग ओपनिंग में संशोधन की आवश्यकता नहीं हो सकती है।

किसी आयातित उत्पाद के लिए CAZN प्रतिस्थापन कनेक्टर का चयन करते समय, सबसे पहले सत्यापित करने के लिए तीन सबसे महत्वपूर्ण पैरामीटर पिन गिनती, माउंटिंग विधि और सुरक्षा रेटिंग हैं। ये पैरामीटर उपयुक्त CAZN मॉडल को शीघ्रता से सीमित कर सकते हैं।

हालाँकि, अंतिम प्रतिस्थापन से पहले, पूर्ण सिस्टम संगतता सुनिश्चित करने के लिए मूल कनेक्टर की पूर्ण विद्युत रेटिंग, थ्रेड विनिर्देश, पिन असाइनमेंट, केबल कॉन्फ़िगरेशन, माउंटिंग आयाम और पर्यावरणीय आवश्यकताओं को भी सत्यापित किया जाना चाहिए।

सही CAZN 7/8 वॉटरप्रूफ कनेक्टर चुनना

सही CAZN 7/8 वॉटरप्रूफ कनेक्टर का चयन बिजली आवश्यकताओं, सिग्नल आवश्यकताओं, स्थापना संरचना, पर्यावरणीय स्थितियों, केबल आंदोलन और यांत्रिक तनाव के वास्तविक संयोजन के अनुसार किया जाना चाहिए।

एक 3-पिन कनेक्टर आम तौर पर सीधे पावर ट्रांसमिशन के लिए उपयुक्त होता है, जबकि 5-पिन और 6-पिन कॉन्फ़िगरेशन संयुक्त पावर, संचार और नियंत्रण अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं। IP67 कई औद्योगिक वातावरणों के लिए उपयुक्त है, जबकि IP68 को अधिक गंभीर जल जोखिम वाले अनुप्रयोगों के लिए माना जा सकता है।

अपने 7/8-16UNF थ्रेडेड कनेक्शन, 8–13A वर्तमान रेटिंग, 300V रेटेड वोल्टेज, मल्टीपल पिन कॉन्फ़िगरेशन और IP65/IP67 सुरक्षा विकल्पों के साथ, CAZN 7/8 श्रृंखला औद्योगिक स्वचालन, स्मार्ट विनिर्माण, परिवहन, ऊर्जा और अन्य मांग वाले अनुप्रयोगों के लिए एक लचीला कनेक्शन मंच प्रदान करती है।
