एम8

एम8 पुरुष फ्रंट माउंट सॉकेट (पीसीबी, स्क्रू एम8*0.5)

यूरोपीय मानक कनेक्टर्स M8 श्रृंखला, संरचना प्रकार: फ्रंट माउंट सॉकेट, कनेक्शन विधि: PCB, पिन प्रकार: पुरुष, संपर्क नंबर: 3,4,5,6,8 पिन, शील्ड: नहीं, प्रमाणन: CE, RoHS, UL, मानक ：आईईसी 61076-2-104，

Pins:
3A 4A 4D 5B 6A 8A
Screw thread:
M8
Wiring length:
No wiring

जाँच करना

डाउनलोड करना

उत्पाद की जानकारी

यांत्रिक पैरामीटर

शैल सामग्री：	पीतल निकल चढ़ाया हुआ
इन्सुलेटर सामग्री：	पीए66
सीलिंग सामग्री:	एपॉक्सी रेज़िन/रबड़
संपर्क सामग्री：	फॉस्फोरस तांबा सोना चढ़ाया हुआ/पीतल तांबा सोना चढ़ाया हुआ
मोल्डिंग सामग्री：	टीपीयू/पीवीसी
इन्सुलेशन प्रतिबाधा：	≥100 एमए
संपर्क प्रतिबाधा：	≤5 mΩ
स्थायित्व:	≥500 चक्र
लागू तापमान：	-25℃ ~ +80℃
वाटरप्रूफ ग्रेड：	आईपी65/आईपी67
निष्पादन मानक：	आईईसी 61076-2-104

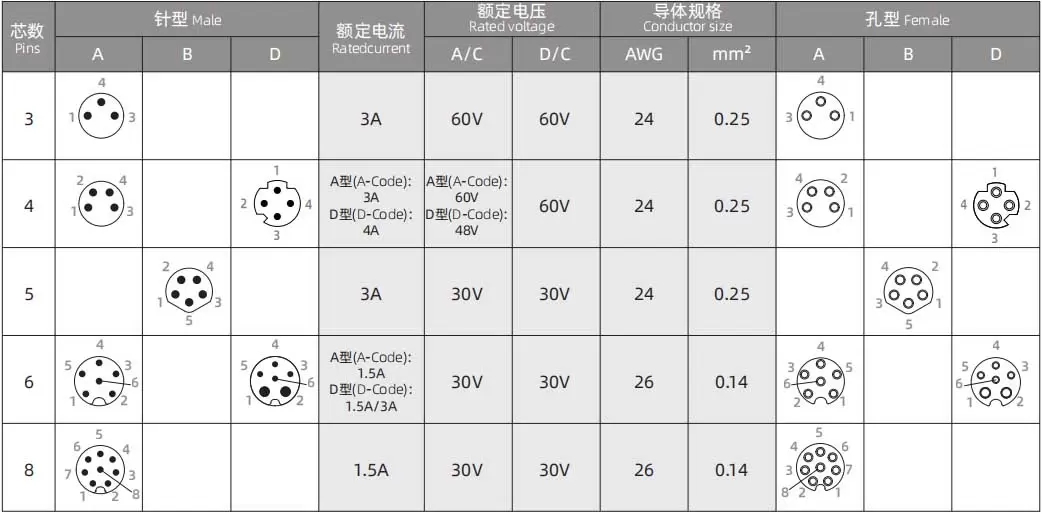

विद्युत पैरामीटर्स

विद्युत आरेख

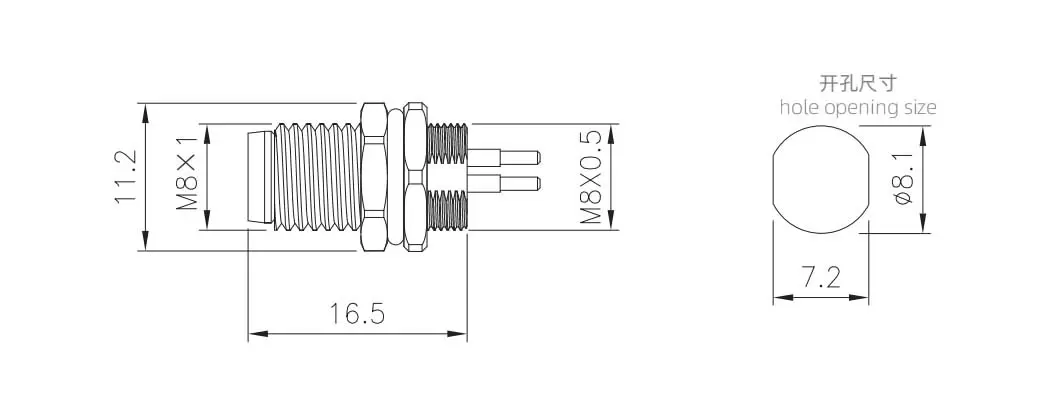

डेटा शीट

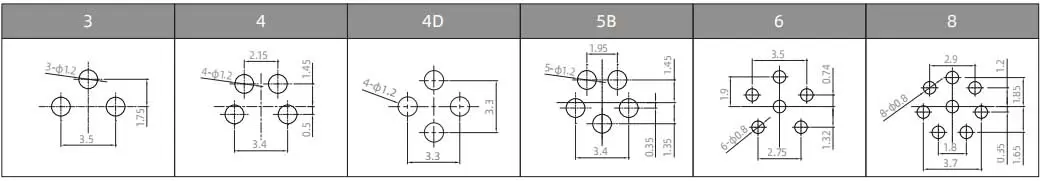

पीसीबी पिन व्यवस्था

उत्पाद ऑर्डरिंग

प्रोडक्ट का नाम	पेंच	संरचना	पिंस	उत्पाद संख्या	3डी डाउनलोड	2डी डाउनलोड
एम8 मेल फ्रंट माउंट सॉकेट-3ए पिन	M8x0.5	पीसीबी	3 ए	एम8-पी3ए-जीपीबी एम8
एम8 मेल फ्रंट माउंट सॉकेट-4ए पिन	M8x0.5	पीसीबी	4 ए	एम8-पी4ए-जीपीबी एम8
एम8 मेल फ्रंट माउंट सॉकेट-4डी पिन	M8x0.5	पीसीबी	4D	एम8-पी4डी-जीपीबी एम8
एम8 मेल फ्रंट माउंट सॉकेट-5बी पिन	M8x0.5	पीसीबी	5 ब	एम8-पी5बी-जीपीबी एम8
एम8 मेल फ्रंट माउंट सॉकेट-6ए पिन	M8x0.5	पीसीबी	6ए	एम8-पी6ए-जीपीबी एम8
एम8 मेल फ्रंट माउंट सॉकेट-8ए पिन	M8x0.5	पीसीबी	8ए	एम8-पी8ए-जीपीबी एम8
