MS3116-12-3S (SR) सीधा प्लग

MIL-DTL-26482 I सीरीज, प्रकार: 3116 प्लग, लिंग: महिला, कनेक्शन मोड: सोल्डर, कपलिंग: ： बेयोनेट, पिन: 4, 8, 10, 12, 14पिन, मानक का अनुपालन: MIL-DTL-26482, प्रमाणन: सीई RoHS,

Pins:
3P 4P 8P 10P 12P 14P
Contact Type:
Pin contact Socket contact
Connecter Type:
12-3 12-4 12-8 12-10 12-12 12-14

जाँच करना

डाउनलोड करना

उत्पाद की जानकारी

यांत्रिक पैरामीटर

शैल सामग्री	एल्यूमीनियम मिश्र धातु
शैल फ़िनिश	ऊपर ऑलिव डेब क्रोमेट कोटिंग
शैल वैकल्पिक खत्म	ब्लैक ओवर जिंक प्लेटिंग (RoHs)
इन्सुलेटर और ग्रोमेट्स	सिंथेटिक रबर
संपर्क	तांबे की मिश्र धातु
संपर्क समाप्त	सोने की थाली
परिवेश का तापमान	-55℃ ~ +125℃
संभोग चक्र	≥ 500 साइकिल
पानी का दबाव	6 फीट प्रति एमआईएल-डीटीएल-26482 3.6.14 में 48 घंटे
नमी	20-दिवसीय 50 से 90% आर्द्रता टीटिंग प्रति एमआईएल-डीटीएल-26482 3.6.25
नमक का स्प्रे	अनमेटेड कनेक्टर और सुरक्षात्मक कवर EIA364.26 और MIL-DTL-26482 3.6.19 प्रति 48 घंटे के एक्सपोज़र को पूरा करते हैं
कंपन	प्रति EIA364.28 और MIL-DTL-26482 3.6.21 पर 10 से 2000Hz(15g) असंततता पर अधिकतम 10μs
झटका	50 ग्राम/11 एमएस अवधि। तीन प्रमुख अक्ष 10μs अधिकतम असंततता प्रति EIA364.27 और MIL-DTL-26482 3.6.23

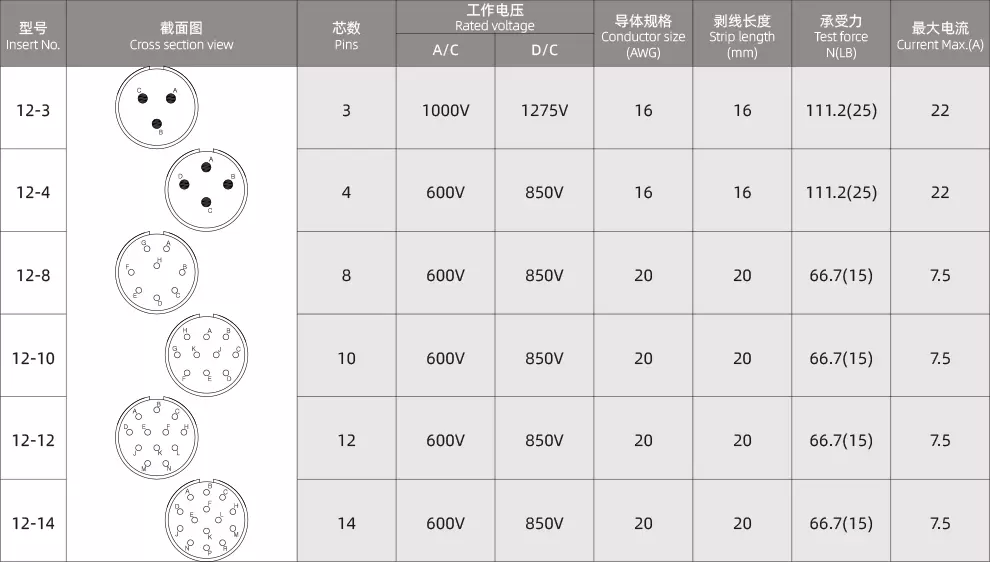

C12-विद्युत पैरामीटर

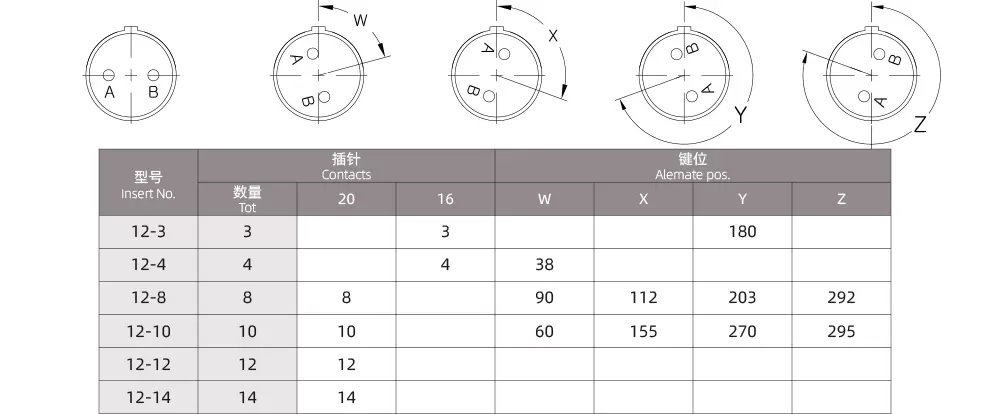

C12-कीमैप चार्ट

विद्युत आरेख

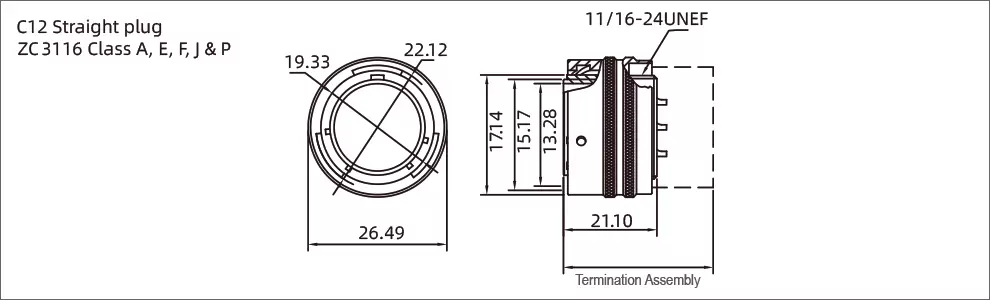

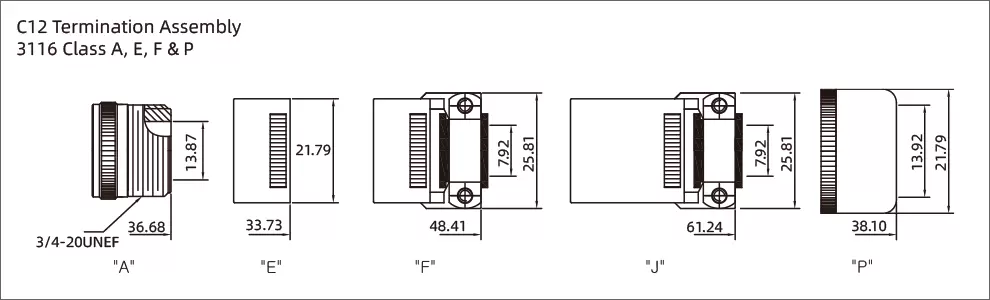

सी12-आयामी ड्राइंग

उत्पाद ऑर्डरिंग

प्रोडक्ट का नाम	कनेक्टर प्रकार	संपर्क प्रकार	मॉडल नाम	3डी डाउनलोड	2डी डाउनलोड
सीधा प्लग	12-3	संपर्क पिन करें	ZC3116A12-3P
सीधा प्लग	12-4	संपर्क पिन करें	ZC3116A12-4P
सीधा प्लग	12-8	संपर्क पिन करें	ZC3116A12-8P
सीधा प्लग	12-10	संपर्क पिन करें	ZC3116A12-10P
सीधा प्लग	12-12	संपर्क पिन करें	ZC3116A12-12P
सीधा प्लग	12-14	संपर्क पिन करें	ZC3116A12-14P
सीधा प्लग	12-3	सॉकेट संपर्क	ZC3116A12-3S
सीधा प्लग	12-4	सॉकेट संपर्क	ZC3116A12-4S
सीधा प्लग	12-8	सॉकेट संपर्क	ZC3116A12-8S
सीधा प्लग	12-10	सॉकेट संपर्क	ZC3116A12-10S
सीधा प्लग	12-12	सॉकेट संपर्क	ZC3116A12-12S
सीधा प्लग	12-14	सॉकेट संपर्क	ZC3116A12-14S

नोट: क्लास-ए और कैडमियम प्लेटेड ऑलिव ब्राउन के लिए डिफ़ॉल्ट, यदि आपको अन्य शैलियों की आवश्यकता है, तो कृपया ग्राहक सेवा से परामर्श लें।
