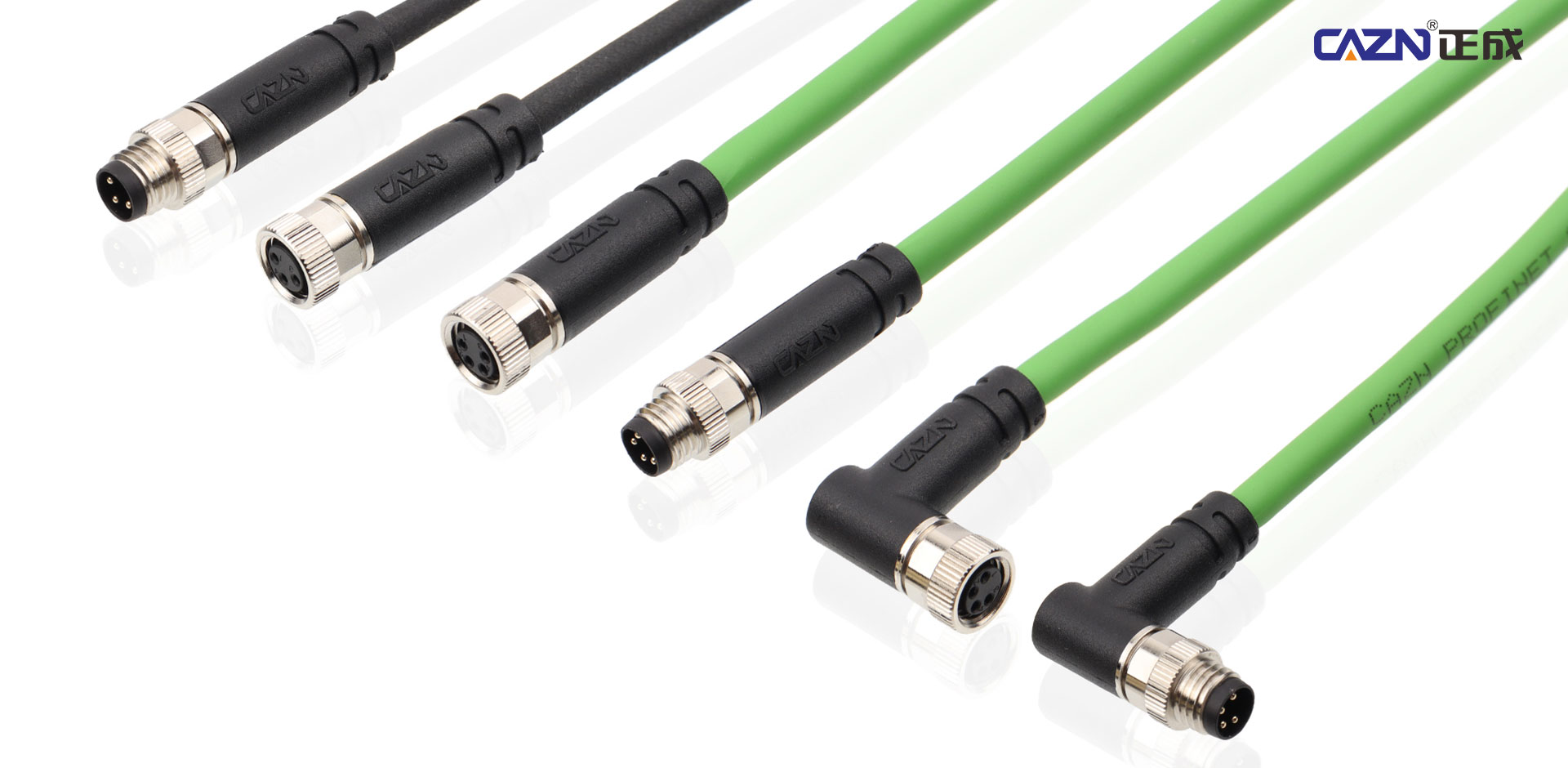

CAZN M8 कनेक्टर: कठोर वातावरण के लिए एंटी-वाइब्रेशन लॉकिंग

औद्योगिक स्वचालन, बुद्धिमान उपकरण और नई ऊर्जा अनुप्रयोगों में, M8 कनेक्टर सेंसर, एक्चुएटर्स और नियंत्रण कैबिनेट के बीच महत्वपूर्ण कनेक्शन इंटरफेस के रूप में कार्य करते हैं। वे अक्सर उच्च-आवृत्ति कंपन, थर्मल साइक्लिंग, तेल संदूषण और अन्य मांग वाली परिचालन स्थितियों के संपर्क में आते हैं। पारंपरिक कनेक्टर्स को लंबे समय तक संचालन के दौरान थ्रेड ढीलापन, अस्थिर संपर्क प्रतिरोध, या यहां तक ​​कि सिग्नल रुकावट का अनुभव हो सकता है, जिसके परिणामस्वरूप संभावित रूप से उपकरण विफलता और अनियोजित उत्पादन डाउनटाइम हो सकता है। औद्योगिक कनेक्टिविटी में एक दशक से अधिक के अनुभव के साथ, CAZN ने M8 कनेक्टर्स के लिए एक उन्नत एंटी-वाइब्रेशन और एंटी-लूज़िंग लॉकिंग तंत्र विकसित किया है। संरचनात्मक नवाचार और कठोर विश्वसनीयता परीक्षण के माध्यम से, समाधान को मांग वाले औद्योगिक अनुप्रयोगों के लिए अत्यधिक स्थिर लघु कनेक्टिविटी प्रदान करने के लिए डिज़ाइन किया गया है।

उद्योग की चुनौतियाँ: पारंपरिक M8 कनेक्टर कठोर परिस्थितियों में विफल क्यों होते हैं

सीएनसी मशीन टूल्स, एजीवी, मोबाइल रोबोट और आउटडोर फोटोवोल्टिक मॉनिटरिंग सिस्टम जैसे विशिष्ट उच्च-कंपन वातावरण में, पारंपरिक एम 8 कनेक्टर की विफलताएं आम तौर पर तीन महत्वपूर्ण क्षेत्रों में केंद्रित होती हैं।

सबसे पहले, पारंपरिक एकल-धागा संरचनाएं 2,000 हर्ट्ज से ऊपर निरंतर कंपन के तहत संभोग धागों के बीच सूक्ष्म सापेक्ष गति का अनुभव कर सकती हैं। 3,000 घंटों के ऑपरेशन के बाद, ढीली दर 17% तक पहुंच सकती है, जिसके परिणामस्वरूप संभावित रूप से सिग्नल ट्रांसमिशन में रुकावट आ सकती है।

दूसरा, पारंपरिक सीलिंग रिंग -40 डिग्री सेल्सियस से कम तापमान पर सख्त और सिकुड़ सकती हैं, जिससे सीलिंग प्रदर्शन कम हो जाता है। एक बार जब नमी कनेक्टर में प्रवेश कर जाती है, तो संपर्क ऑक्सीकरण हो सकता है, जिससे संपर्क प्रतिरोध 5 mΩ से बढ़कर 50 mΩ से अधिक हो सकता है, जिससे इंटरफ़ेस ओवरहीटिंग और अस्थिर पावर ट्रांसमिशन हो सकता है।

तीसरा, पारंपरिक फ़ूलप्रूफ़ डिज़ाइन अक्सर स्थिति निर्धारण के लिए एकल की-वे पर निर्भर करते हैं। जटिल फ़ील्ड वायरिंग वातावरण में, इसके परिणामस्वरूप आंशिक संभोग हो सकता है। जब कनेक्टर पूरी तरह से लॉक नहीं होता है, तो इसका कंपन प्रतिरोध 70% तक कम हो सकता है।

इन मुद्दों ने औद्योगिक रखरखाव टीमों को लंबे समय से चुनौती दी है। उद्योग के आँकड़ों के अनुसार, कनेक्टर के ढीले होने के कारण होने वाले अनियोजित डाउनटाइम के परिणामस्वरूप औसतन प्रति उत्पादन लाइन आरएमबी 800,000 से अधिक का वार्षिक नुकसान हो सकता है। परिणामस्वरूप, बुद्धिमान विनिर्माण अनुप्रयोगों के लिए अत्यधिक विश्वसनीय एंटी-वाइब्रेशन और एंटी-लूज़िंग कनेक्शन समाधान तेजी से महत्वपूर्ण हो गए हैं।

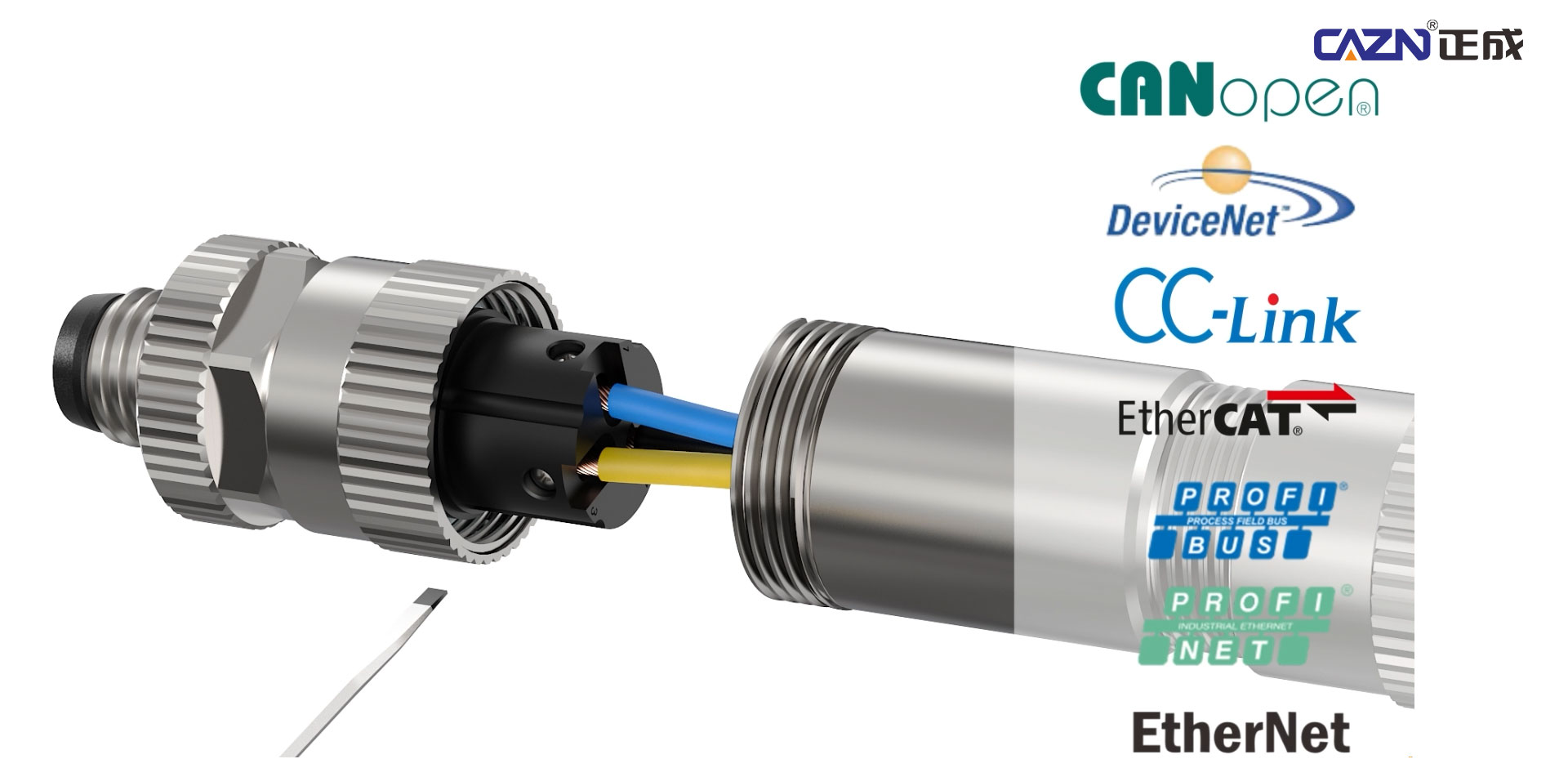

CAZN की मुख्य प्रौद्योगिकी: ट्रिपल लॉकिंग तंत्र

इन सामान्य उद्योग चुनौतियों का समाधान करने के लिए, CAZN ने थ्रेड लॉकिंग, रिटेनिंग-रिंग लॉकिंग और एंड-फेस एंगेजमेंट के संयोजन से एक उन्नत ट्रिपल लॉकिंग तंत्र विकसित करने के लिए औद्योगिक कनेक्टिविटी में एक दशक से अधिक के अनुभव का लाभ उठाया है। संरचना को इसके यांत्रिक स्रोत पर ढीलापन रोकने के लिए डिज़ाइन किया गया है।

उच्च परिशुद्धता ट्रैपेज़ॉइडल थ्रेड डिज़ाइन

CAZN पारंपरिक मीट्रिक धागों को एक अनुकूलित ट्रैपेज़ॉइडल धागा संरचना से बदल देता है। थ्रेड फ़्लैंक कोण को 30° पर नियंत्रित किया जाता है, जबकि घर्षण विशेषताओं को बढ़ाने के लिए सूक्ष्म-ऑक्सीकरण सतह उपचार लागू किया जाता है।

यह डिज़ाइन थ्रेड एंगेजमेंट घर्षण को लगभग 60% तक बढ़ा देता है, जिससे निरंतर कंपन के तहत थ्रेडेड कनेक्शन की स्व-लॉकिंग क्षमता में काफी सुधार होता है और घूर्णी ढीलापन का जोखिम कम हो जाता है।

इंटीग्रेटेड इलास्टिक रिटेनिंग-रिंग लॉक

एक इलास्टिक रिटेनिंग रिंग को कनेक्टर के मेटिंग सिरे में एकीकृत किया गया है।

जब कनेक्टर को 0.8-1.2 एनएम की पूर्व निर्धारित टॉर्क रेंज तक कस दिया जाता है, तो रिटेनिंग रिंग स्वचालित रूप से संबंधित खांचे के साथ जुड़ जाती है, जिससे थ्रेड और रिटेनिंग रिंग को मिलाकर एक दोहरी यांत्रिक लॉकिंग संरचना बनती है।

गंभीर प्रभाव की स्थिति में भी, अतिरिक्त यांत्रिक लॉकिंग तंत्र थ्रेडेड कनेक्शन के रिवर्स रोटेशन को रोकने में मदद करता है और ढीला होने के जोखिम को कम करता है।

दाँतेदार अंत-चेहरे की सगाई

CAZN में संभोग अंत चेहरों पर एक कुंडलाकार दाँतेदार जुड़ाव संरचना भी शामिल है।

संभोग के बाद, दाँतेदार सतहें पूरी तरह से जुड़ जाती हैं, जिससे छोटे अक्षीय और रेडियल आंदोलनों को खत्म करने में मदद मिलती है।

एक दोहरी-परत एफकेएम सीलिंग रिंग के साथ संयुक्त, संरचना कंपन प्रतिरोध और जल-प्रवेश सुरक्षा आवश्यकताओं दोनों को संबोधित करते हुए, एंड-फेस सीलिंग प्रदर्शन को बनाए रखते हुए सुरक्षित यांत्रिक जुड़ाव प्रदान करती है।

स्थिर विद्युत प्रदर्शन के लिए अनुकूलित संपर्क संरचना

CAZN ने कंपन के तहत विद्युत विश्वसनीयता में सुधार के लिए आंतरिक संपर्क संरचना को भी अनुकूलित किया है।

कनेक्टर गोल्ड-प्लेटेड पिन का उपयोग करता है, प्रत्येक व्यक्तिगत पिन में 12 स्वतंत्र संपर्क स्प्रिंग तत्व शामिल होते हैं।

यह संरचना कंपन के तहत भी स्थिर विद्युत संपर्क बनाए रखने में मदद करती है।

संपर्क प्रतिरोध ≤5 mΩ पर रहता है, जिससे कनेक्टर इंटरफ़ेस पर सिग्नल में उतार-चढ़ाव, असामान्य हीटिंग और अस्थिर पावर ट्रांसमिशन का खतरा कम हो जाता है।

व्यापक विश्वसनीयता परीक्षण: डेटा के माध्यम से औद्योगिक प्रदर्शन को परिभाषित करना

ट्रिपल लॉकिंग तंत्र से सुसज्जित प्रत्येक CAZN M8 कनेक्टर को डिलीवरी से पहले व्यापक विश्वसनीयता परीक्षण से गुजरना होगा।

1,000 घंटे का सतत कंपन परीक्षण

कनेक्टर को लगातार 1,000 घंटों के लिए 0.35 मिमी के आयाम के साथ 10-2,000 हर्ट्ज पर एक समग्र कंपन परीक्षण के अधीन किया जाता है।

मापा गया धागा ढीला होने की दर 0 है, जबकि संपर्क प्रतिरोध में उतार-चढ़ाव 0.5 mΩ के भीतर रहता है।

यह आमतौर पर उपयोग की जाने वाली 500-घंटे की उद्योग परीक्षण अवधि से अधिक है और दीर्घकालिक कंपन प्रतिरोध के लिए अतिरिक्त सत्यापन प्रदान करता है।

-40°C से +80°C थर्मल साइक्लिंग परीक्षण

कनेक्टर -40°C और +80°C के बीच 100 उच्च-निम्न तापमान चक्रों से गुजरता है।

परीक्षण के बाद, लॉकिंग टॉर्क क्षीणन दर 8% से नीचे रहती है, जबकि सीलिंग रिंगों में कोई सख्त या दरार नहीं दिखती है।

थर्मल साइक्लिंग के बाद कनेक्टर IP67 सुरक्षा प्रदर्शन को बनाए रखना जारी रखता है।

500-साइकिल मैकेनिकल मेटिंग टेस्ट

कनेक्टर 500 पूर्ण मेटिंग और अनमेटिंग चक्र पूरा करता है।

परीक्षण के बाद, लॉकिंग संरचना में कोई महत्वपूर्ण टूट-फूट नहीं दिखती है, और रिटेनिंग रिंग थकान विफलता के बिना अपने यांत्रिक प्रदर्शन को बनाए रखती है।

एंटी-लूज़िंग प्रदर्शन प्रतिधारण दर 100% पर बनी हुई है, जो पारंपरिक औद्योगिक एम8 कनेक्टर्स की तुलना में काफी विस्तारित यांत्रिक सेवा जीवन प्रदान करती है।

1,000-साइकिल लाइव-लोड एजिंग टेस्ट

3 ए के रेटेड करंट के तहत, कनेक्टर सक्रिय रहते हुए 1,000 मेटिंग और अनमेटिंग चक्र पूरा करता है।

संपर्कों पर कोई महत्वपूर्ण चाप क्षरण नहीं देखा गया है, और संपर्क प्रतिरोध लगातार 5 mΩ से नीचे बना हुआ है।

यह उच्च-लोड परिचालन स्थितियों के तहत अत्यधिक इंटरफ़ेस हीटिंग और विद्युत अस्थिरता के जोखिम को कम करने में मदद करता है।

पता लगाने योग्य गुणवत्ता नियंत्रण

CAZN M8 कनेक्टर श्रृंखला ने ISO 9001 और IATF 16949 गुणवत्ता प्रबंधन प्रणाली प्रमाणन पारित कर दिया है।

सभी परीक्षण प्रक्रियाएं डिजिटल रूप से रिकॉर्ड और ट्रेस करने योग्य हैं।

प्रत्येक उत्पाद को एक विशिष्ट पहचान कोड दिया जाता है, जिससे ग्राहकों को उसके संपूर्ण परीक्षण और गुणवत्ता डेटा तक पहुंचने की अनुमति मिलती है।

दोषपूर्ण दर को 0.02% से नीचे नियंत्रित किया जाता है, जो स्थिर दीर्घकालिक संचालन की आवश्यकता वाले औद्योगिक अनुप्रयोगों के लिए लगातार गुणवत्ता का समर्थन करता है।

मांग वाले औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया

संरचनात्मक नवाचार से लेकर व्यापक विश्वसनीयता सत्यापन तक, CAZN वास्तविक दुनिया की औद्योगिक परिचालन स्थितियों के आसपास अपनी कनेक्टर तकनीक विकसित करता है।

उन्नत M8 एंटी-वाइब्रेशन और एंटी-लूज़िंग लॉकिंग तंत्र को फीनिक्स कॉन्टैक्ट, वीडमुलर और हार्टिंग जैसे प्रमुख अंतरराष्ट्रीय कनेक्टर ब्रांडों के खिलाफ बेंचमार्क करने और संगत विकल्प प्रदान करने के लिए डिज़ाइन किया गया है, जबकि एंटी-लूज़िंग विश्वसनीयता और कठोर-पर्यावरण अनुकूलनशीलता में लक्षित लाभ प्रदान करता है।

औद्योगिक कनेक्टिविटी प्रौद्योगिकी में निरंतर निवेश के साथ, CAZN बुद्धिमान विनिर्माण के लिए स्थिर और लागत प्रभावी कनेक्शन समाधान प्रदान करने, उपकरण विश्वसनीयता में सुधार करने, रखरखाव लागत को कम करने और औद्योगिक आपूर्ति श्रृंखलाओं के लचीलेपन को मजबूत करने में ग्राहकों का समर्थन करने के लिए प्रतिबद्ध है।
