ऊर्जा संक्रमण और जलवायु परिवर्तन प्रतिक्रिया की वैश्विक पृष्ठभूमि के खिलाफ, फोटोवोल्टिक उद्योग, एक मुख्य प्रेरक शक्ति के रूप में, अभूतपूर्व गति से तकनीकी प्रगति को तेज कर रहा है। इस बीच, पवन ऊर्जा उत्पादन के क्षेत्र में, पिच नियंत्रण प्रणाली, पवन टरबाइनों के ब्लेड पिच कोण को नियंत्रित करने और कुशल पवन ऊर्जा कैप्चर और रूपांतरण प्राप्त करने के लिए जिम्मेदार एक प्रमुख घटक के रूप में, अत्यधिक उच्च परिचालन स्थिरता की आवश्यकता होती है। इस प्रक्रिया में, CAZN अपरिहार्य विद्युत और सिग्नल ट्रांसमिशन लिंक स्थापित करने के लिए उत्कृष्ट कनेक्शन प्रौद्योगिकियों और समाधानों पर निर्भर करता है, जो पवन टरबाइन पिच नियंत्रण प्रणालियों के कुशल और स्थिर संचालन के लिए ठोस और विश्वसनीय तकनीकी सहायता प्रदान करता है।

पवन टरबाइन पिच नियंत्रण प्रणाली पवन ऊर्जा कैप्चर दक्षता को अनुकूलित करने, बिजली उत्पादन को नियंत्रित करने और चरम मौसम की स्थिति में टरबाइन की सुरक्षा के लिए ब्लेड पिच कोण को समायोजित करने के लिए जिम्मेदार है। चूँकि पिच प्रणाली को दीर्घकालिक, उच्च तीव्रता वाले संचालन के साथ जटिल और परिवर्तनशील हवा की स्थिति में काम करना चाहिए, इसके कनेक्शन समाधानों में उच्च विश्वसनीयता, कंपन और प्रभाव प्रतिरोध, और कठोर वातावरण के लिए अनुकूलन क्षमता होनी चाहिए। वर्तमान में, पवन टरबाइन पिच नियंत्रण प्रणालियों के लिए मुख्यधारा कनेक्शन समाधान में मुख्य रूप से निम्नलिखित प्रमुख घटक शामिल हैं:

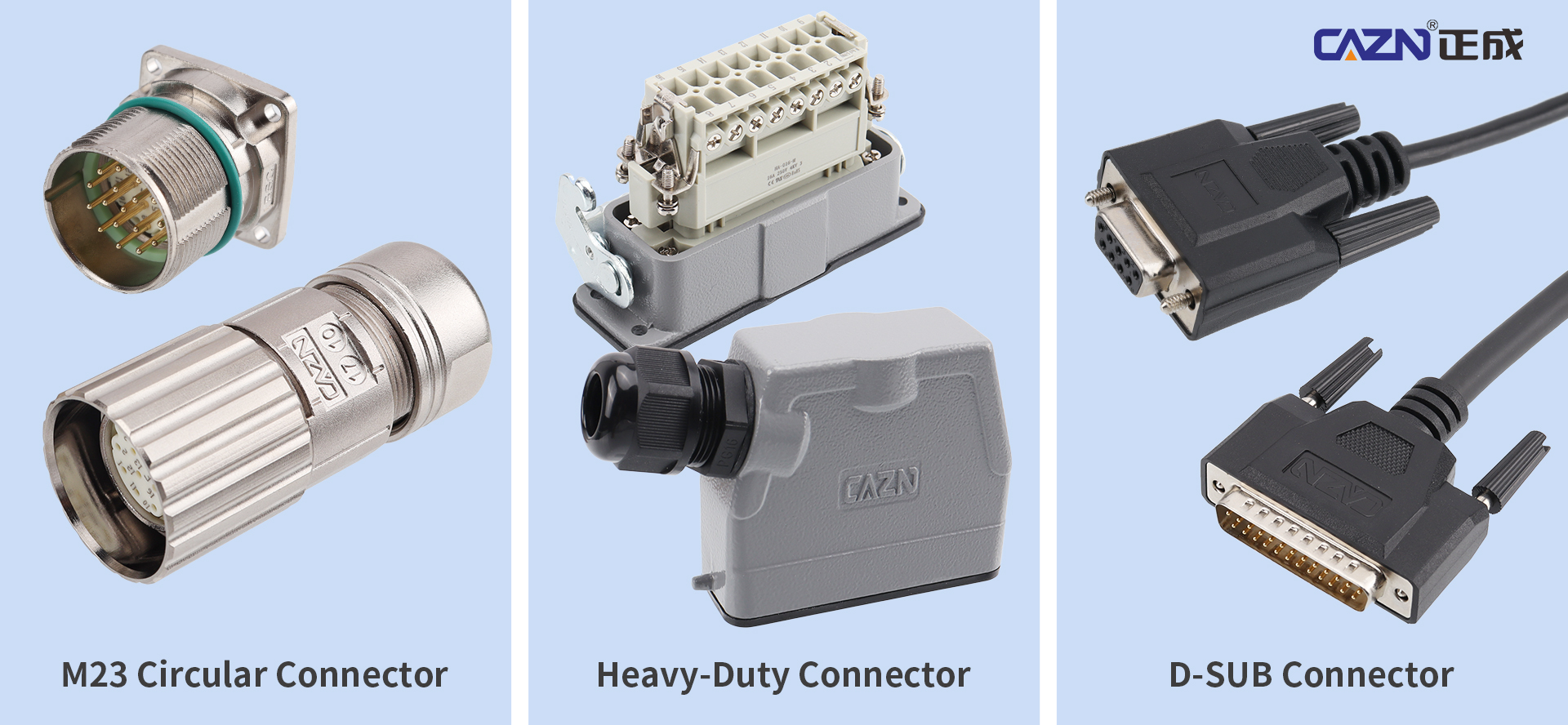

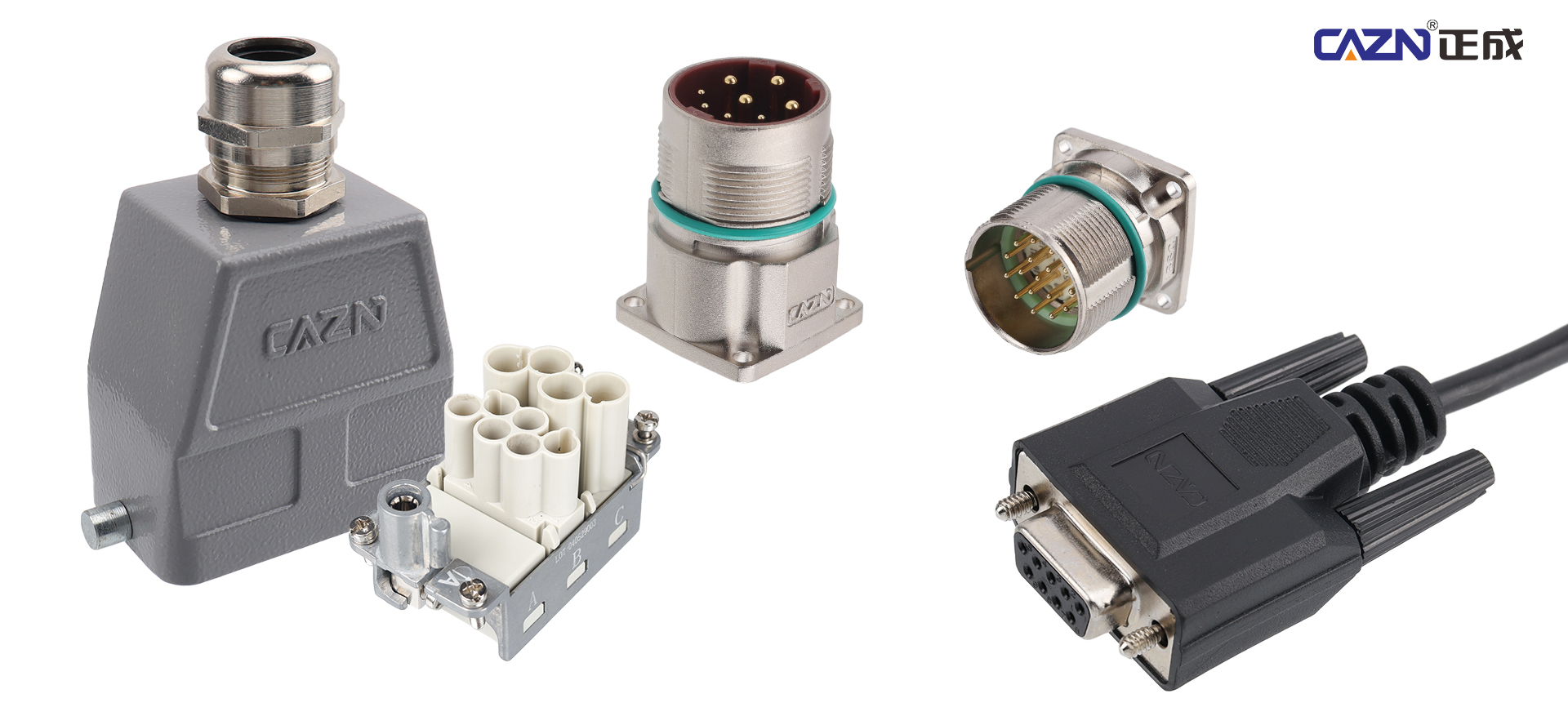

कोर कनेक्टर चयन समाधान

M23 सर्कुलर कनेक्टर्स

M23 सर्कुलर कनेक्टर का व्यापक रूप से ड्राइव, मोटर, एनकोडर, सेंसर और अन्य घटकों को जोड़ने के लिए उपयोग किया जाता है। इन कनेक्टरों में उच्च-शक्ति करंट ट्रांसमिशन की आवश्यकताओं को पूरा करने के लिए उच्च करंट-वहन क्षमता होती है। साथ ही, वे नियंत्रण संकेतों को प्रसारित करने और डेटा की निगरानी करने, गतिशील और सटीक स्थिति नियंत्रण सुनिश्चित करने के लिए जिम्मेदार हैं। कुछ हाई-एंड सिस्टम में, M23 कनेक्टर समग्र सिस्टम सुरक्षा में सुधार के लिए एक अनावश्यक कनेक्शन सिस्टम के हिस्से के रूप में भी काम कर सकते हैं।

● शक्तिशाली पावर ट्रांसमिशन और कंपन प्रतिरोध

पवन टरबाइन पिच नियंत्रण प्रणाली का मूल ड्राइव मोटर और नियंत्रक में निहित है, जिसके लिए उत्कृष्ट उच्च-शक्ति वर्तमान ट्रांसमिशन क्षमताओं वाले कनेक्टर की आवश्यकता होती है। एम23 कनेक्टर और हेवी ड्यूटी कनेक्टर, अपने उच्च वर्तमान ट्रांसमिशन प्रदर्शन के साथ, न केवल स्थिर और सुरक्षित विद्युत कनेक्शन सुनिश्चित करते हैं बल्कि दीर्घकालिक, उच्च तीव्रता वाली पवन टरबाइन परिचालन स्थितियों के तहत उत्कृष्ट स्थायित्व और विश्वसनीयता भी प्रदर्शित करते हैं। टरबाइन संचालन के दौरान अपरिहार्य पवन बलों और यांत्रिक कंपन प्रभावों के जवाब में, ये कनेक्टर बाहरी तनाव को प्रभावी ढंग से झेलने और स्थिर कनेक्शन प्रदर्शन सुनिश्चित करने के लिए उच्च शक्ति संरचनात्मक डिजाइन अपनाते हैं।

● सटीक सिग्नल नियंत्रण और अनावश्यक सुरक्षा

विद्युत संचरण के अलावा, एम23 कनेक्टर नियंत्रण संकेतों और निगरानी डेटा का कुशल संचरण भी करते हैं, जो गतिशील और सटीक ब्लेड स्थिति समायोजन प्राप्त करने के लिए आवश्यक है। उनकी उत्कृष्ट सिग्नल अखंडता सटीक सिस्टम नियंत्रण सुनिश्चित करती है। इसके अलावा, अधिकतम सुरक्षा का पीछा करने वाले उच्च-स्तरीय पिच नियंत्रण प्रणालियों के लिए, M23 कनेक्टर्स को अनावश्यक कॉन्फ़िगरेशन आर्किटेक्चर में निर्बाध रूप से एकीकृत किया जा सकता है, जो प्राथमिक सर्किट विफलताओं की स्थिति में बैकअप चैनल प्रदान करता है और निर्बाध सिस्टम संचालन सुनिश्चित करता है।

● हर मौसम में पर्यावरण अनुकूलता

पवन टरबाइन अक्सर कठोर प्राकृतिक वातावरण जैसे उच्च ऊंचाई वाले क्षेत्रों, तेज़ हवाओं और रेत की स्थिति, अत्यधिक तापमान भिन्नता और उच्च नमक स्प्रे वातावरण में स्थापित किए जाते हैं। M23 सर्कुलर कनेक्टर और हेवी ड्यूटी कनेक्टर मजबूत पर्यावरणीय प्रतिरोध प्रदान करने, कठोर परिस्थितियों से प्रभावी ढंग से रक्षा करने और पवन ऊर्जा उपकरणों के दीर्घकालिक स्थिर संचालन को सुनिश्चित करने के लिए विशेष सामग्रियों और सीलिंग प्रौद्योगिकियों पर भरोसा करते हैं।

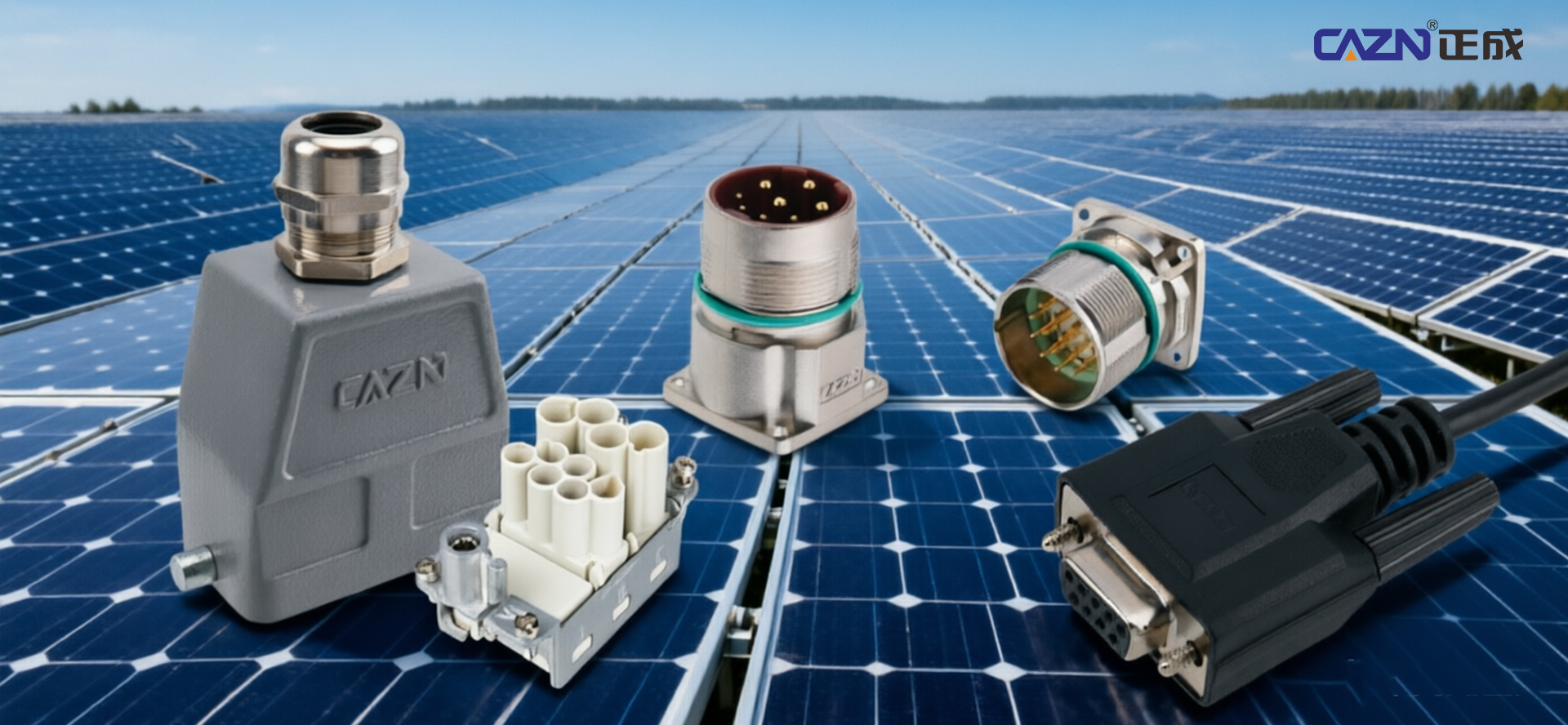

हेवी ड्यूटी कनेक्टर्स

हेवी ड्यूटी कनेक्टर्स का उपयोग मुख्य रूप से पवन टरबाइन पिच नियंत्रण प्रणालियों के नियंत्रण कैबिनेट के अंदर विभिन्न विद्युत घटकों और नियंत्रकों को जोड़ने के लिए किया जाता है, जिससे संपूर्ण पिच प्रणाली का नियंत्रण और निगरानी संभव हो जाती है। हेवी ड्यूटी कनेक्टर्स प्रभाव प्रतिरोधी कास्ट एल्यूमीनियम संरचनाओं और संक्षारण प्रतिरोधी पाउडर-लेपित सतहों को अपनाते हैं। वे 500A तक की अधिकतम धारा का समर्थन करते हैं, IP68 सुरक्षा रेटिंग और ईएमआई मानक सुरक्षा प्रदान करते हैं, और उच्च ऊंचाई, तेज हवा और रेत, उच्च आर्द्रता और नमक स्प्रे स्थितियों सहित कठोर वातावरण का सामना कर सकते हैं।

डी-सब कनेक्टर्स

सहायक कनेक्शन घटकों के रूप में, स्थिर विद्युत और सिग्नल ट्रांसमिशन को संयुक्त रूप से सुनिश्चित करने के लिए डी-एसयूबी कनेक्टर का उपयोग एम23 कनेक्टर और हेवी ड्यूटी कनेक्टर के साथ किया जाता है।

पिच मोटर्स के लिए समर्पित विद्युत कनेक्शन समाधान

पुराने पारंपरिक प्लग-इन कनेक्टर के कारण होने वाले संभावित ढीले कनेक्शन से बचने के लिए, कुछ पिच मोटर्स विशेष रूप से डिज़ाइन किए गए विद्युत कनेक्शन समाधान अपनाते हैं। इस समाधान में एक टर्मिनल बॉक्स (टर्मिनल बॉक्स कवर, टर्मिनल बॉक्स बेस और टर्मिनल ब्लॉक से मिलकर) और वॉटरप्रूफ कनेक्टर शामिल हैं। बाहरी केबल वॉटरप्रूफ कनेक्टर से होकर आंतरिक गुहा में गुजरते हैं और टर्मिनल ब्लॉक से सुरक्षित रूप से जुड़े होते हैं। यह डिज़ाइन प्रभावी ढंग से पिच मोटर और बाहरी केबलों के बीच कनेक्शन की विश्वसनीयता में सुधार करता है, जिससे पवन टरबाइन प्रणाली की विफलता की संभावना कम हो जाती है।

नैसेले और पिच कैबिनेट के बीच संचार और बिजली कनेक्शन समाधान

पिच प्रणाली और मुख्य नैकेल नियंत्रण प्रणाली को विशिष्ट केबलों और कनेक्टर्स के माध्यम से जोड़ने की आवश्यकता होती है, जिसमें आमतौर पर तीन मुख्य भाग शामिल होते हैं:

सुरक्षा श्रृंखला कनेक्शन: परिरक्षण डिजाइन के साथ एक 5-कोर केबल का उपयोग 24VDC वोल्टेज संचारित करने के लिए किया जाता है और यह नैकेले से पिच सिस्टम तक सुरक्षा श्रृंखला संकेतों को प्रसारित करने के लिए जिम्मेदार है।

फील्डबस संचार: प्रोफिबस डीपी फील्डबस का उपयोग किया जाता है, जिसमें परिरक्षण डिजाइन के साथ 2-कोर केबल होता है, जो डेटा संचार के लिए 10VDC वोल्टेज संचारित करता है।

बिजली आपूर्ति कनेक्शन: 400VAC AC पावर संचारित करने के लिए 5-कोर केबल डिज़ाइन अपनाया जाता है, जो पिच सिस्टम के लिए मुख्य बिजली आपूर्ति प्रदान करता है।

बैकअप पावर और बैकअप सिस्टम कनेक्शन

प्रत्येक पिच नियंत्रण कैबिनेट आमतौर पर सुपरकैपेसिटर या बैटरी से युक्त बैकअप बिजली आपूर्ति से सुसज्जित होता है। जब स्लिप रिंग से ग्रिड वोल्टेज बाधित होता है, तो बैकअप पावर सिस्टम सीधे पिच नियंत्रण प्रणाली को बिजली की आपूर्ति कर सकता है, यह सुनिश्चित करते हुए कि ब्लेड 0° पंख की स्थिति से 90° तक सुरक्षित गति (जैसे 7°/सेकेंड) पर जा सकते हैं, जिससे आपातकालीन शटडाउन सुरक्षा प्राप्त हो सकती है।

पवन टरबाइन पिच नियंत्रण प्रणालियों के लिए कनेक्शन समाधान हेवी ड्यूटी कनेक्टर्स, एम23 कनेक्टर्स, समर्पित टर्मिनल बॉक्स और बहु-स्तरीय केबल सिस्टम को मिलाकर एक एकीकृत प्रणाली है। इसे कठोर औद्योगिक वातावरण में विद्युत शक्ति और सिग्नल के कुशल, स्थिर और सुरक्षित संचरण सुनिश्चित करने के लिए डिज़ाइन किया गया है।

भविष्य में, पवन ऊर्जा प्रौद्योगिकी के निरंतर विकास और नवीकरणीय ऊर्जा बाजार में बढ़ती मांग के साथ, CAZN शिल्प कौशल को बनाए रखना, कनेक्शन प्रौद्योगिकियों में लगातार नवाचार और सुधार करना जारी रखेगा, और ग्राहकों को अधिक कुशल, विश्वसनीय और बुद्धिमान कनेक्शन समाधान प्रदान करेगा।
