M8 कनेक्टर्स

पैनल-माउंट प्रकार (पैनल / पीसीबी सॉकेट): उपकरण संलग्नक पैनल या पीसीबी से जुड़ा हुआ है, जिसमें पिन पीसीबी से जुड़े हुए हैं और बाहरी रूप से केबल-एंड प्लग के साथ जुड़े हुए हैं।

केबल-एंड प्रकार (प्लग, प्री-मोल्डेड / फील्ड-असेंबली): केबल के अंत में एकीकृत और मूवेबल मेटिंग एंड के रूप में उपयोग किया जाता है।

1. मुख्य स्थापना अंतर

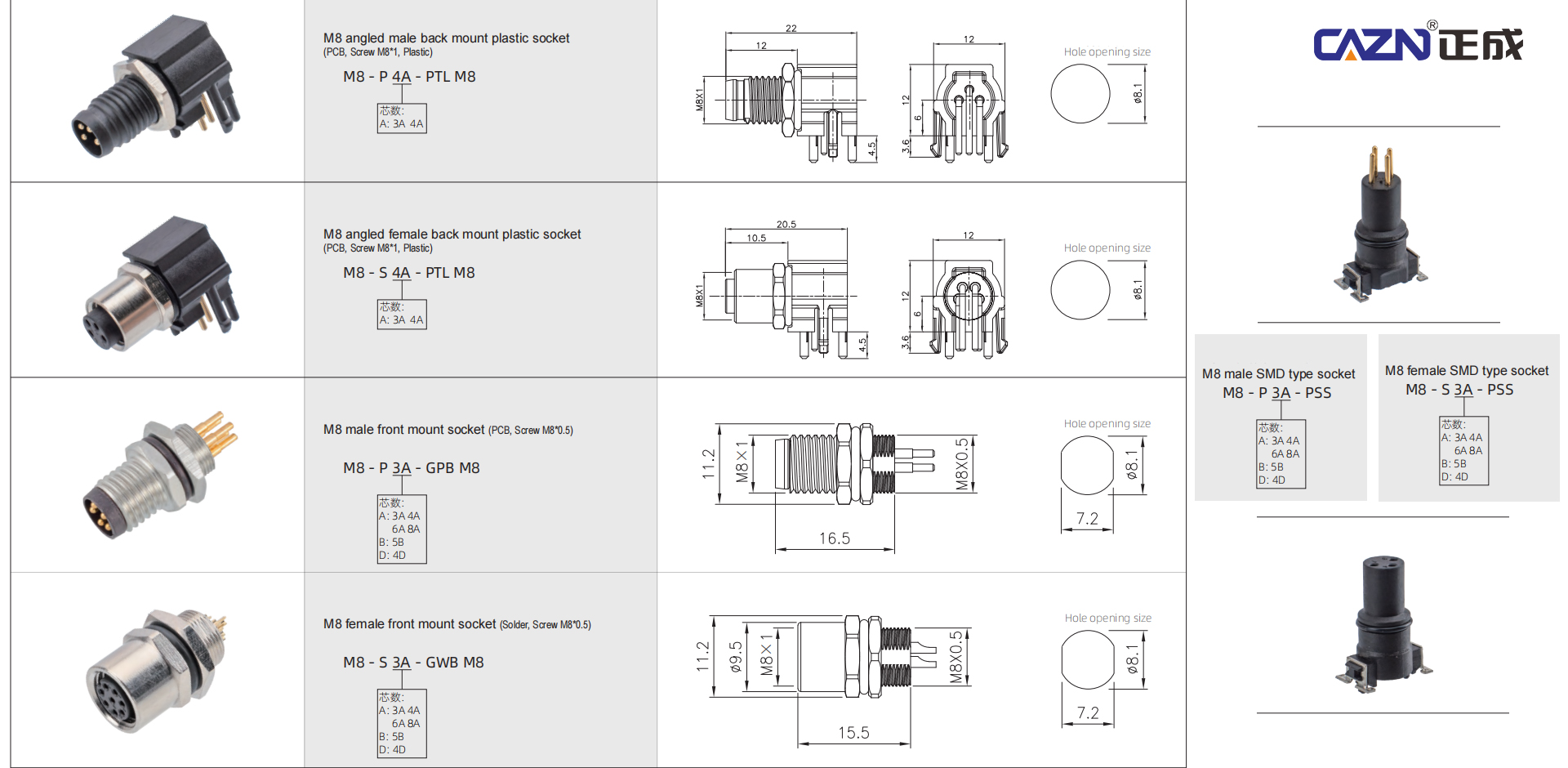

पैनल-माउंट एम8 (फिक्स्ड इक्विपमेंट साइड)

1. पैनल माउंटिंग: पैनल में एक माउंटिंग छेद बनाया जाता है। थ्रेडेड कनेक्टर बॉडी पैनल से होकर गुजरती है और उपकरण के अंदर एक नट के साथ सुरक्षित होती है। रियर सोल्डर पिन/सोल्डर कप बाड़े के अंदर स्थित होते हैं और पीसीबी या आंतरिक तारों से जुड़े होते हैं।

2. पीसीबी डायरेक्ट-सोल्डर प्रकार: पिन सीधे पीसीबी में सोल्डर किए जाते हैं। कनेक्टर बॉडी बाड़े के उद्घाटन से होकर गुजरती है, जो मेटिंग इंटरफ़ेस को बाहरी रूप से उजागर करती है। दो संरचनाएँ उपलब्ध हैं: सीधे पिन और 90° समकोण पिन।

3. स्थान वितरण: कनेक्टर का एक हिस्सा उपकरण के बाड़े (संभोग धागा) के बाहर स्थित है, जबकि इसका एक हिस्सा आंतरिक उपकरण स्थान (सोल्डर पिन और माउंटिंग नट) पर कब्जा करता है।

केबल-एंड M8 (चल केबल साइड)

इसके दो प्रकार हैं: प्री-मोल्डेड वन-पीस निर्माण और फील्ड-असेंबली स्क्रू/क्रिम्प निर्माण। संपूर्ण कनेक्टर बॉडी उपकरण के बाहर स्थित है, केवल केबल बाड़े में प्रवेश करती है। कनेक्टर बॉडी आंतरिक संलग्नक स्थान पर कब्जा नहीं करती है। सीधे और 90° समकोण केबल आउटलेट कॉन्फ़िगरेशन उपलब्ध हैं।

2. उपकरण स्थान उपयोग पर प्रभाव

1. उपकरण संलग्नक और बाहरी स्थान

पैनल-माउंट प्रकार

बाड़े को केवल एक मानक M8 माउंटिंग छेद आरक्षित करने की आवश्यकता है। इंटरफ़ेस बहुत कम बाहरी उभार के साथ, बाड़े के साथ समान है, जो इसे घने मल्टी-कनेक्टर लेआउट के लिए उपयुक्त बनाता है। न्यूनतम कनेक्टर केंद्र-से-केंद्र दूरी लगभग 12 मिमी है, जो उच्च-घनत्व इंटरफ़ेस व्यवस्था की अनुमति देता है।

थ्रेडेड कनेक्शन को कसने या ढीला करते समय रिंच ऑपरेशन के लिए क्लीयरेंस आरक्षित किया जाना चाहिए। जब एक सीधा केबल-एंड प्लग कनेक्ट किया जाता है, तो मेटिंग केबल-एंड प्लग एक निश्चित लंबाई तक उपकरण से बाहर की ओर फैल जाएगा।

केबल-एंड प्रकार (केबल टेल के साथ पैनल-माउंट सॉकेट का उपयोग करके उपकरण पक्ष)

यदि उपकरण पक्ष "केबल टेल के साथ पैनल-माउंट सॉकेट" का उपयोग करता है, तो बाड़े का उद्घाटन सरल है, लेकिन कनेक्टर बॉडी और मोल्डेड केबल जैकेट पूरी तरह से उपकरण के बाहर स्थित हैं। जब कई कनेक्टर एक साथ व्यवस्थित होते हैं, तो मोल्डेड केबल जैकेट के बड़े बाहरी व्यास के लिए इंटरफेस के बीच अधिक दूरी की आवश्यकता होती है, जिससे उच्च-घनत्व लेआउट अधिक कठिन हो जाता है।

अतिरिक्त नोट: एक समकोण केबल-एंड कनेक्टर केबल रूटिंग दिशा को बदल सकता है, जिससे केबल को बाड़े की सतह के करीब चलने की अनुमति मिलती है और बाहरी केबल झुकने से होने वाली जगह कम हो जाती है।

2. आंतरिक उपकरण संलग्नक स्थान - मुख्य अंतर

आंतरिक नट लॉकिंग के साथ पैनल-माउंट प्रकार: आंतरिक बाड़े में लॉकिंग नट, वॉशर और रियर सोल्डर कप / सोल्डर तार को समायोजित करना चाहिए। ये घटक पैनल के पीछे गहराई घेरते हैं। पतले बाड़ों या अनुप्रयोगों में हस्तक्षेप आसानी से हो सकता है जहां कनेक्टर पीसीबी के करीब स्थित है। रियर-पैनल इंस्टॉलेशन आंतरिक उभार को कम कर सकता है और पतले आवासों के लिए उपयुक्त है।

पैनल-माउंट पीसीबी समकोण प्रकार: 90° समकोण पिन पीसीबी को पैनल के समानांतर व्यवस्थित करने की अनुमति देते हैं, जिससे बाड़े की गहराई दिशा में जगह की काफी बचत होती है। यह कॉन्फ़िगरेशन छोटे सेंसर और लघु I/O मॉड्यूल के लिए पसंदीदा विकल्प है। एक स्ट्रेट-पिन पैनल-माउंट कनेक्टर पीसीबी और पैनल की लंबवत दिशा में अधिक जगह घेरता है।

केबल-एंड प्रकार (केवल प्लग, पैनल सॉकेट के बिना): कनेक्टर बॉडी पूरी तरह से बाड़े के बाहर है। केवल केबल को उपकरण के अंदर रूट करने की आवश्यकता है। माउंटिंग नट या सोल्डर पिन द्वारा कोई स्थान नहीं घेरता है, जिसका अर्थ है कि कनेक्टर बॉडी स्वयं शून्य आंतरिक संलग्नक स्थान घेरती है।

नुकसान: केबल-एंड प्लग का उपयोग सीधे उपकरण पक्ष पर नहीं किया जा सकता है। उपकरण पक्ष को अभी भी पैनल-माउंट सॉकेट की आवश्यकता है। केबल-एंड कनेक्टर केबल कनेक्शन का केवल एक तरफ है।

3. पीसीबी अंतरिक्ष व्यवसाय

पैनल-माउंट पीसीबी-सोल्डर प्रकार: M8 कनेक्टर पीसीबी पर एक पैड क्षेत्र रखता है। सीधे पिन ऊर्ध्वाधर ऊंचाई घेरते हैं, जबकि समकोण पिन मुख्य रूप से पीसीबी तलीय स्थान घेरते हैं और उनकी ऊंचाई बहुत कम होती है, जो उन्हें कम-प्रोफ़ाइल बाड़ों के लिए उपयुक्त बनाती है।

केबल-एंड प्रकार: कनेक्टर को सीधे पीसीबी से नहीं जोड़ा जाता है। यदि उपकरण केबल टेल के साथ पैनल-माउंट कनेक्टर का उपयोग करता है, तो केबल टेल को पीसीबी से जोड़ा जाना चाहिए, जिसके लिए अतिरिक्त वायरिंग स्थान की आवश्यकता होती है। यह अधिक लचीला पीसीबी लेआउट प्रदान करता है लेकिन वायरिंग जटिलता को बढ़ाता है।

3. M8 कनेक्टर चयन: अंतरिक्ष परिप्रेक्ष्य से ट्रेड-ऑफ़

तुलना मद	पैनल-माउंट M8 सॉकेट	केबल-एंड M8 प्लग
उपकरण बाहरी	कॉम्पैक्ट इंटरफ़ेस, उच्च-घनत्व मल्टी-कनेक्टर लेआउट का समर्थन करता है	बड़ा प्लग बॉडी; समकोण प्रकार केबल रूटिंग को अनुकूलित कर सकता है, लेकिन आसन्न कनेक्टर्स के बीच अधिक दूरी की आवश्यकता होती है
आंतरिक संलग्नक	नट और सोल्डर पिन के लिए आंतरिक स्थान घेरता है; समकोण पीसीबी प्रकार बाड़े की गहराई को अनुकूलित कर सकता है	कनेक्टर बॉडी बाहर रहती है; केवल केबल ही बाड़े में प्रवेश करती है; उपकरण पक्ष को अभी भी पैनल-माउंट सॉकेट की आवश्यकता है
पीसीबी व्यवसाय	सीधे पिन ऊर्ध्वाधर ऊंचाई पर कब्जा करते हैं; समकोण पिन मुख्य रूप से समतल स्थान घेरते हैं	यह सीधे पीसीबी स्थान नहीं घेरता, लेकिन अतिरिक्त वायरिंग की आवश्यकता होती है
उपयुक्त स्थान परिदृश्य	घने मल्टी-कनेक्टर पैनल, छोटे सेंसर हाउसिंग; पीसीबी समकोण प्रकार को प्राथमिकता दी जाती है	बाहरी केबल मोड़ प्रतिबंधित हैं और समकोण केबल रूटिंग की आवश्यकता है; फ़ील्ड वायरिंग संशोधन

पैनल-माउंट प्रकार उपकरण पैनल/पीसीबी पर कनेक्शन इंटरफ़ेस को "अभिसरण" करने और बाहरी स्थान को अनुकूलित करने के लिए अधिक उपयुक्त है, लेकिन यह पैनल के अंदरूनी हिस्से पर स्थापना और वायरिंग स्थान की लागत पर आता है।

केबल-एंड प्रकार स्थान की आवश्यकता को बाहरी केबल रूटिंग में बदल देता है। इसका समकोण विकल्प संकीर्ण रूटिंग चैनलों के लिए अधिक लचीलापन प्रदान करता है और केबल-एंड कनेक्टर के रूप में उपयोग किए जाने पर पैनल खोलने की आवश्यकता नहीं होती है।

वास्तविक उपकरण डिज़ाइन में, पैनल-माउंट प्रकार को अक्सर उपकरण इंटरफ़ेस के रूप में संलग्नक पैनल पर तय किया जाता है और कॉम्पैक्ट बाहरी केबल रूटिंग के लिए समकोण केबल-एंड प्लग के साथ जोड़ा जाता है। यह संयोजन आंतरिक और बाह्य अंतरिक्ष बाधाओं के बीच एक इष्टतम संतुलन प्राप्त कर सकता है।
