CAZN M सीरीज कनेक्टर चयन गाइड: M5 से M40 तक सही समाधान चुनना

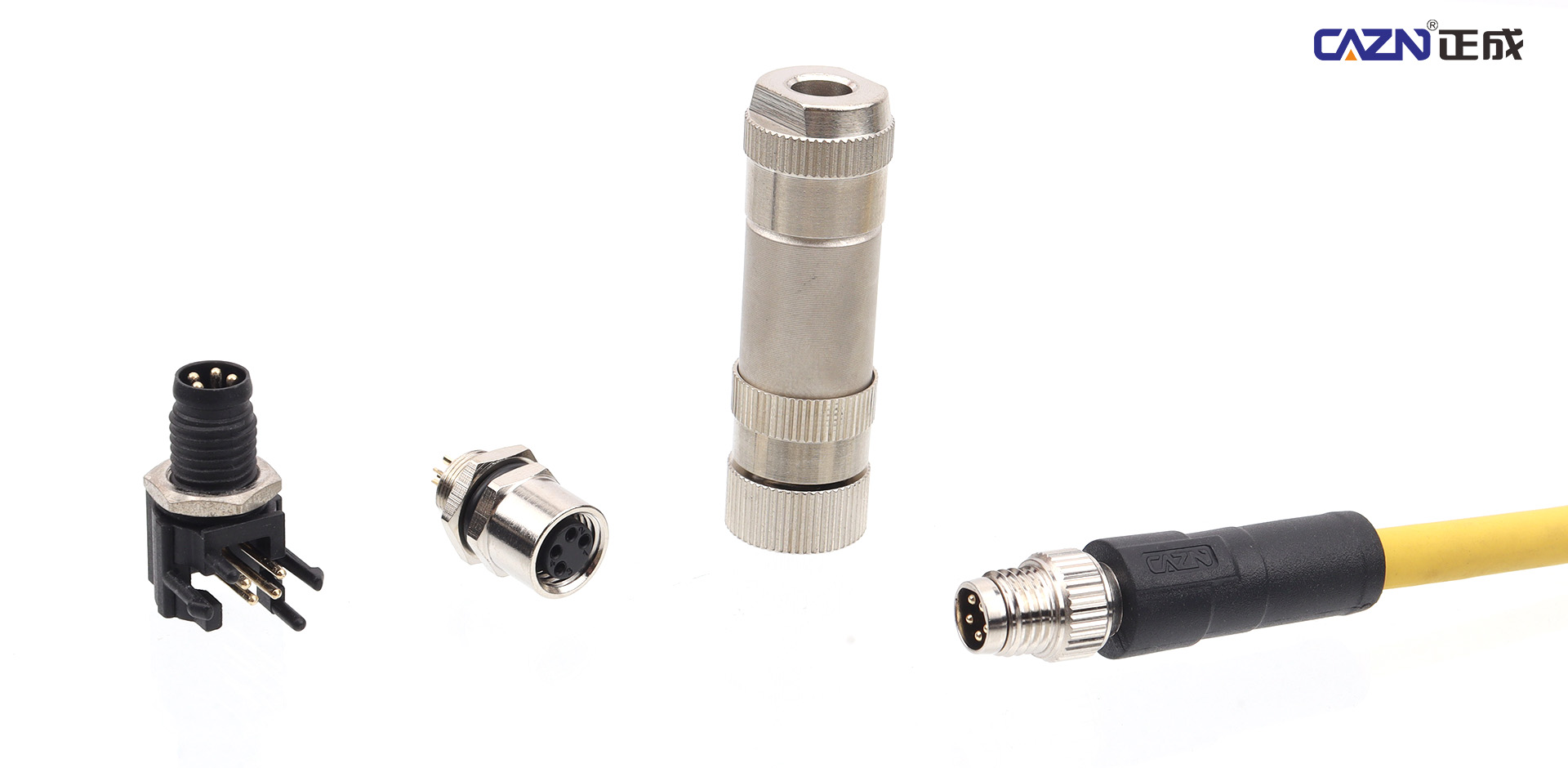

एम सीरीज़ कनेक्टर औद्योगिक कनेक्टिविटी की नींव हैं, लेकिन सही कनेक्टर का चयन करना कभी भी केवल बड़े आकार को चुनने के बारे में नहीं है। वास्तविक चयन रणनीति तीन प्रमुख कारकों के सटीक मिलान पर आधारित है: स्थापना स्थान, ट्रांसमिशन आवश्यकताएं, और पर्यावरणीय प्रतिरोध। बड़े आकार का कनेक्टर चुनने से अनावश्यक लागत बढ़ सकती है और मूल्यवान स्थान पर कब्जा हो सकता है, जबकि अनुचित स्थापना तनाव छिपे हुए विश्वसनीयता जोखिम पैदा कर सकता है।

M5 से M40 तक कवर करने वाले यूरोपीय-मानक M सीरीज कनेक्टर्स की पूरी श्रृंखला के साथ, CAZN लघु सिग्नल ट्रांसमिशन से लेकर उच्च-शक्ति औद्योगिक उपकरणों तक के अनुप्रयोगों के लिए सटीक कनेक्शन समाधान प्रदान करता है। 20,000 वर्ग मीटर की स्व-स्वामित्व वाली विनिर्माण सुविधा और 30 से अधिक पेटेंट प्रौद्योगिकियों द्वारा समर्थित, CAZN ग्राहकों को चयन जोखिमों को कम करने, उपकरण विश्वसनीयता में सुधार करने और समग्र सिस्टम प्रदर्शन को अनुकूलित करने में मदद करने के लिए व्यावहारिक अनुप्रयोग अनुभव के साथ उन्नत विनिर्माण क्षमताओं को जोड़ता है।

यह चयन मार्गदर्शिका सीएजेडएन की उत्पाद विशेषताओं और इंजीनियरिंग अनुभव को एकीकृत करती है ताकि उपयोगकर्ताओं को उपकरण डिजाइन और खरीद के दौरान अधिक सटीक कनेक्टर निर्णय लेने में मदद मिल सके।

सीएजेडएन एम सीरीज कनेक्टर चयन: इंस्टॉलेशन स्पेस से शुरू करें

एम सीरीज़ कनेक्टर का चयन करते समय इंस्टॉलेशन स्पेस पहली सीमा है क्योंकि उपलब्ध माउंटिंग क्षेत्र अधिकतम स्वीकार्य कनेक्टर आकार निर्धारित करता है। सीएजेडएन एम सीरीज़ कनेक्टर 5 मिमी से 40 मिमी तक मीट्रिक थ्रेड व्यास के अनुसार डिज़ाइन किए गए हैं, प्रत्येक आकार विभिन्न औद्योगिक परिदृश्यों के लिए अनुकूलित है।

अत्यंत सीमित स्थानों, जैसे लघु सेंसर, कॉम्पैक्ट नियंत्रण मॉड्यूल और रोबोटिक जोड़ों के लिए, CAZN M5 कनेक्टर एक आदर्श समाधान है। M5 × 0.5 थ्रेड, एक कॉम्पैक्ट 5 मिमी व्यास डिज़ाइन और 2-4 संपर्कों के लिए समर्थन की विशेषता के साथ, M5 कनेक्टर 1A के रेटेड करंट के साथ स्थिर सिग्नल ट्रांसमिशन प्रदान करता है। इसकी थ्रेडेड लॉकिंग संरचना उत्कृष्ट कंपन प्रतिरोध प्रदान करती है, जो इसे उन अनुप्रयोगों के लिए उपयुक्त बनाती है जहां स्थान की सीमाओं के कारण पारंपरिक कनेक्टर स्थापित नहीं किए जा सकते हैं।

जब कॉम्पैक्ट उपकरण में थोड़ी अधिक कनेक्शन क्षमता की आवश्यकता होती है, तो CAZN M8 कनेक्टर आकार और प्रदर्शन के बीच संतुलन प्रदान करता है। M8 × 1.0 थ्रेड, 3-8 संपर्कों के लिए समर्थन, 1.5A से 4A तक रेटेड करंट, -25°C से +85°C तक ऑपरेटिंग तापमान और IP67 सुरक्षा के साथ, M8 कनेक्टर्स का व्यापक रूप से औद्योगिक सेंसर, PLC I/O मॉड्यूल और कॉम्पैक्ट ऑटोमेशन सिस्टम में उपयोग किया जाता है। तेल, ठंडे वातावरण और यांत्रिक कंपन के प्रति उनका प्रतिरोध उन्हें औद्योगिक अनुप्रयोगों की मांग के लिए उपयुक्त बनाता है।

सीमित स्थापना स्थान के भीतर उच्च विश्वसनीयता की आवश्यकता वाले अनुप्रयोगों के लिए, जैसे चिकित्सा उपकरण, परीक्षण उपकरण और कॉम्पैक्ट नियंत्रण इकाइयाँ, CAZN M9 कनेक्टर M8 और M12 के बीच एक मध्यवर्ती समाधान प्रदान करता है। यह 2-8 संपर्कों का समर्थन करता है, 1ए से 4ए तक रेटेड करंट, और धातु या प्लास्टिक हाउसिंग के साथ उपलब्ध है। सुरक्षित स्क्रू-लॉकिंग तंत्र निरंतर कंपन के तहत भी स्थिर कनेक्शन प्रदर्शन सुनिश्चित करता है।

जब इंस्टॉलेशन स्थान पर्याप्त होता है, तो एम12 और बड़े कनेक्टर सामान्य औद्योगिक अनुप्रयोगों के लिए पसंदीदा विकल्प बन जाते हैं। CAZN M12 कनेक्टर, जिसमें M12 × 1.0 थ्रेड है, कोडिंग विकल्पों की विस्तृत श्रृंखला, मजबूत हाउसिंग डिज़ाइन और सेंसर, एक्चुएटर्स, संचार प्रणालियों और स्वचालन उपकरणों के साथ संगतता के कारण सबसे व्यापक रूप से अपनाए जाने वाले औद्योगिक कनेक्शन मानकों में से एक बन गया है।

यह समझना महत्वपूर्ण है कि बड़े कनेक्टर हमेशा बेहतर नहीं होते हैं। उदाहरण के लिए, M5 कनेक्टिविटी के लिए डिज़ाइन किए गए लघु उपकरण में M12 कनेक्टर का उपयोग करने से अतिरिक्त लाभ प्रदान किए बिना इंस्टॉलेशन कठिनाई, लागत और सिस्टम आकार में काफी वृद्धि हो सकती है। सटीक मूल्यांकन का समर्थन करने के लिए, CAZN बड़े पैमाने पर उत्पादन से पहले स्थापना परीक्षण के लिए 3,000 से अधिक उत्पाद नमूने प्रदान करता है।

इलेक्ट्रिकल और डेटा ट्रांसमिशन आवश्यकताओं के साथ कनेक्टर चयन का मिलान करें

स्थापना स्थान की पुष्टि करने के बाद, अगला चरण सिग्नल प्रकार, वर्तमान रेटिंग, वोल्टेज स्तर और संचार गति सहित विद्युत आवश्यकताओं के अनुसार कनेक्टर का चयन करना है।

1ए से नीचे कम-वर्तमान सिग्नल ट्रांसमिशन के लिए, एम5, एम8 और एम9 कनेक्टर आमतौर पर चुने जाते हैं। ये कॉम्पैक्ट कनेक्टर सेंसर, स्विच और नियंत्रण सिग्नल अनुप्रयोगों के लिए डिज़ाइन किए गए हैं जहां स्थिर विद्युत प्रदर्शन और सिग्नल अखंडता आवश्यक है।

1.5ए और 10ए के बीच मध्यम वर्तमान आवश्यकताओं के लिए, एम8, एम12, एम14, और एम16 कनेक्टर अधिक लचीले समाधान प्रदान करते हैं। उनमें से, CAZN M12 कनेक्टर विद्युत विशिष्टताओं की एक विस्तृत श्रृंखला का समर्थन करता है, जिसमें 0.5A से 16A तक रेटेड करंट और 30V से 630V तक वोल्टेज होता है, जो इसे औद्योगिक सेंसर, एक्चुएटर्स और छोटे स्वचालन उपकरणों के लिए उपयुक्त बनाता है।

CAZN M14 कनेक्टर 2A से 15A तक रेटेड करंट का समर्थन करता है और इसे आमतौर पर आउटडोर एलईडी लाइटिंग सिस्टम जैसे मध्यम-शक्ति परिदृश्यों में लागू किया जाता है। आईईसी 61076-2-106 के अनुसार डिज़ाइन किया गया एम16 कनेक्टर, उत्कृष्ट ईएमआई परिरक्षण क्षमता के साथ 1ए से 7ए तक रेटेड करंट प्रदान करता है, जो इसे विश्वसनीय बिजली और सिग्नल ट्रांसमिशन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।

10A से 28A तक उच्च-शक्ति अनुप्रयोगों के लिए, M23 और 7/8 कनेक्टर अधिक उपयुक्त हैं। CAZN M23 कनेक्टर 28A तक रेटेड करंट, 600V तक ऑपरेटिंग वोल्टेज का समर्थन करता है, और इसमें 360° पूर्ण धातु परिरक्षण की सुविधा है। यह एक ही कनेक्टर के भीतर शक्ति और सिग्नल दोनों संचारित कर सकता है, जिससे यह सर्वो मोटर्स, ड्राइव और औद्योगिक गति नियंत्रण प्रणालियों के लिए एक आदर्श विकल्प बन जाता है।

7/8 कनेक्टर 10A से 12A तक रेटेड करंट का समर्थन करता है और इसे विशेष रूप से मध्यम और उच्च-शक्ति आपूर्ति अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसका उपयोग आमतौर पर तेल, रसायन और भारी विनिर्माण उद्योगों जैसे मांग वाले औद्योगिक वातावरण में किया जाता है।

उच्च गति वाले औद्योगिक संचार के लिए, एम12 डी-कोडेड और एक्स-कोडेड कनेक्टर विशेष समाधान प्रदान करते हैं। CAZN M12 D-कोडेड कनेक्टर 100 एमबीपीएस औद्योगिक ईथरनेट के लिए डिज़ाइन किया गया है, जो EtherCAT और PROFINET जैसे प्रोटोकॉल का समर्थन करता है। एम12 एक्स-कोडेड कनेक्टर 10 जीबीपीएस तक ट्रांसमिशन गति का समर्थन करता है, जो इसे मशीन विज़न, हाई-स्पीड डेटा अधिग्रहण और उन्नत स्मार्ट विनिर्माण अनुप्रयोगों के लिए उपयुक्त बनाता है।

अधिकतम पावर ट्रांसमिशन की आवश्यकता वाले हेवी-ड्यूटी उपकरणों के लिए, CAZN M40 कनेक्टर एक समर्पित समाधान प्रदान करता है। 40 मिमी धागे के आकार, 4-8 संपर्क और 63ए/630वी के अधिकतम प्रदर्शन के साथ, इसे उच्च-शक्ति वाले रोबोट, औद्योगिक ड्राइव और बड़े यांत्रिक प्रणालियों के लिए डिज़ाइन किया गया है।

चयन के दौरान संपर्क मात्रा एक और महत्वपूर्ण विचार है। उदाहरण के लिए, एक M5 कनेक्टर अधिकतम चार संपर्कों का समर्थन करता है। यदि अधिक सिग्नल चैनलों की आवश्यकता है, तो उच्च संपर्क घनत्व वाले M8 या M12 कनेक्टर का चयन सीमित पिन के माध्यम से कई सिग्नलों को मजबूर करने की तुलना में एक बेहतर तरीका है। CAZN का M12 17-पिन कनेक्टर जटिल स्वचालन प्रणालियों और रोबोटिक अनुप्रयोगों के लिए एक कॉम्पैक्ट उच्च-घनत्व समाधान प्रदान करता है।

ऑपरेटिंग वातावरण के अनुसार सुरक्षा स्तर का चयन करें

ऑपरेटिंग वातावरण सीधे कनेक्टर के आवश्यक सुरक्षा स्तर, आवास सामग्री और सीलिंग प्रदर्शन को निर्धारित करता है।

मानक औद्योगिक वातावरण के लिए, IP67 सुरक्षा आमतौर पर पर्याप्त होती है। CAZN M5, M8, और M12 मानक कनेक्टर अस्थायी जल विसर्जन के खिलाफ विश्वसनीय धूल संरक्षण और प्रतिरोध प्रदान करते हैं, जो उन्हें औद्योगिक स्वचालन, रोबोटिक्स और सामान्य विनिर्माण उपकरण के लिए उपयुक्त बनाते हैं।

निरंतर नमी या बाहरी परिस्थितियों के संपर्क में आने वाले अनुप्रयोगों के लिए, IP68 सुरक्षा की अनुशंसा की जाती है। CAZN M14, M16, और M23 कनेक्टर IP68 सुरक्षा का समर्थन करते हैं और फोटोवोल्टिक सिस्टम, आउटडोर नियंत्रण उपकरण और गीली औद्योगिक सुविधाओं जैसे मांग वाले वातावरण के लिए उपयुक्त हैं। इन उत्पादों ने कठोर परिस्थितियों में विश्वसनीय प्रदर्शन किया है, सत्यापित अनुप्रयोगों में वार्षिक विफलता दर 0.02% से कम है।

खाद्य प्रसंस्करण और चिकित्सा उपकरण जैसे लगातार उच्च दबाव वाली सफाई की आवश्यकता वाले वातावरण के लिए, IP69K सुरक्षा वाले कनेक्टर की आवश्यकता होती है। IP69K सुरक्षा का समर्थन करने वाले CAZN M16 और M23 कनेक्टर विश्वसनीय सीलिंग प्रदर्शन को बनाए रखते हुए उच्च तापमान और उच्च दबाव वाले पानी की सफाई का सामना कर सकते हैं।

मजबूत विद्युत चुम्बकीय हस्तक्षेप वाले क्षेत्रों में, जैसे सर्वो सिस्टम, रेलवे उपकरण और औद्योगिक स्वचालन वातावरण, 360° परिरक्षण संरचनाओं वाले कनेक्टर आवश्यक हैं। CAZN M23 और M12 X-कोडेड कनेक्टर विद्युत चुम्बकीय हस्तक्षेप को कम करने और स्थिर शक्ति और डेटा ट्रांसमिशन प्रदर्शन को बनाए रखने के लिए पूर्ण धातु परिरक्षण तकनीक का उपयोग करते हैं।

सुरक्षा स्तर का चयन हमेशा वास्तविक अनुप्रयोग परिवेश से मेल खाना चाहिए। IP68-आवश्यक एप्लिकेशन में IP67 कनेक्टर का उपयोग करने से पानी का प्रवेश और विद्युत विफलता हो सकती है। कनेक्टर डिज़ाइन के अलावा, सीलिंग सामग्री और स्थापना प्रक्रियाएं भी समग्र सुरक्षा प्रदर्शन को प्रभावित करती हैं। CAZN 24 घंटे के भीतर तीसरे पक्ष के सत्यापन डेटा के साथ प्रविष्टि और निष्कर्षण चक्र परीक्षण, कंपन परीक्षण और नमक स्प्रे परीक्षण सहित अनुकूलित परीक्षण सेवाएं प्रदान करता है।

CAZN एम सीरीज कनेक्टर त्वरित चयन गाइड

आसान चयन के लिए, बुनियादी सिद्धांतों को निम्नानुसार संक्षेपित किया जा सकता है:

छोटे इंस्टॉलेशन स्थान के लिए छोटे एम आकार की आवश्यकता होती है, जबकि उच्च वर्तमान अनुप्रयोगों के लिए बड़े कनेक्टर की आवश्यकता होती है। सिग्नल अनुप्रयोगों को संपर्क मात्रा के अनुसार चुना जाना चाहिए, जबकि कठोर वातावरण के लिए उचित आईपी सुरक्षा स्तरों की आवश्यकता होती है।

सामान्य औद्योगिक स्वचालन के लिए, M12 सबसे आम विकल्प है।

सर्वो मोटर्स और मोशन सिस्टम के लिए, M23 विश्वसनीय शक्ति और सिग्नल एकीकरण प्रदान करता है।

उच्च गति वाले औद्योगिक संचार के लिए, एम12 एक्स-कोडेड कनेक्टर उन्नत डेटा प्रदर्शन प्रदान करते हैं।

हेवी-ड्यूटी बिजली उपकरणों के लिए, M40 अधिकतम वर्तमान क्षमता प्रदान करता है।

व्यापक प्रमाणपत्रों और इंजीनियरिंग समर्थन के साथ, CAZN ग्राहकों को विश्वसनीय और कुशल औद्योगिक कनेक्टिविटी प्राप्त करने में मदद करता है।

एम12 कनेक्टर कोडिंग चयन के लिए महत्वपूर्ण विचार

M12 कनेक्टर विभिन्न कोडिंग प्रकारों में उपलब्ध हैं, जिनमें A, B, D और X कोडिंग शामिल हैं। प्रत्येक कोडिंग संरचना में एक अद्वितीय यांत्रिक डिज़ाइन होता है, जिसका अर्थ है कि विभिन्न कोडिंग प्रकारों को एक दूसरे के स्थान पर नहीं जोड़ा जा सकता है।

M12 कनेक्टर का चयन करने से पहले, उपकरण इंटरफ़ेस और संचार आवश्यकताओं की पुष्टि की जानी चाहिए।

ए-कोडेड एम12 कनेक्टर आमतौर पर सेंसर और मानक सिग्नल ट्रांसमिशन के लिए उपयोग किए जाते हैं। CAZN M12 A-कोडेड कनेक्टर 2-17 संपर्कों का समर्थन करते हैं, जो उन्हें विभिन्न औद्योगिक स्वचालन अनुप्रयोगों के लिए उपयुक्त बनाते हैं।

बी-कोडेड एम12 कनेक्टर मुख्य रूप से प्रोफिबस जैसे फील्डबस संचार प्रणालियों के लिए डिज़ाइन किए गए हैं, जो स्थिर औद्योगिक नेटवर्क ट्रांसमिशन सुनिश्चित करते हैं।

डी-कोडेड एम12 कनेक्टर 100 एमबीपीएस औद्योगिक ईथरनेट के लिए अनुकूलित हैं, जो ईथरकैट और प्रोफिनेट सहित वास्तविक समय संचार प्रोटोकॉल का समर्थन करते हैं।

एक्स-कोडेड एम12 कनेक्टर 10 जीबीपीएस तक हाई-स्पीड डेटा ट्रांसमिशन के लिए डिज़ाइन किए गए हैं और आईईसी 61076-2-109 का अनुपालन करते हैं। इनका व्यापक रूप से औद्योगिक दृष्टि प्रणालियों, उच्च गति निरीक्षण उपकरणों और उन्नत डेटा अधिग्रहण अनुप्रयोगों में उपयोग किया जाता है।

गलत कोडिंग प्रकार का चयन करने से इंस्टॉलेशन असंगति या अपर्याप्त संचार प्रदर्शन हो सकता है। CAZN ग्राहकों को उत्पादन से पहले सही कनेक्टर कॉन्फ़िगरेशन की पुष्टि करने में मदद करने के लिए पेशेवर तकनीकी सहायता और नमूना परीक्षण सेवाएँ प्रदान करता है।

निष्कर्ष

सीएजेडएन एम सीरीज कनेक्टर एक संपूर्ण औद्योगिक कनेक्टिविटी पोर्टफोलियो प्रदान करते हैं, जो लघु एम5 सिग्नल कनेक्शन से लेकर उच्च-शक्ति एम40 औद्योगिक सिस्टम तक के अनुप्रयोगों को कवर करते हैं। इंस्टॉलेशन स्थान, ट्रांसमिशन आवश्यकताओं और पर्यावरणीय स्थितियों के आधार पर सटीक उत्पाद चयन के माध्यम से, ग्राहक उच्च उपकरण विश्वसनीयता, लंबी सेवा जीवन और कम रखरखाव लागत प्राप्त कर सकते हैं।

20,000 वर्ग मीटर की विनिर्माण सुविधा, 5 मिलियन यूनिट से अधिक की वार्षिक उत्पादन क्षमता और IATF 16949 प्रमाणन के साथ, CAZN ने औद्योगिक कनेक्टर बाजार में मजबूत विनिर्माण क्षमताओं और तकनीकी लाभ स्थापित किए हैं। मानक उत्पाद 48 घंटों के भीतर भेजे जा सकते हैं, जबकि अनुकूलित समाधान 7 दिनों के भीतर वितरित किए जा सकते हैं। 70% से अधिक बार-बार आने वाले ग्राहकों के साथ, CAZN वैश्विक औद्योगिक अनुप्रयोगों के लिए विश्वसनीय कनेक्शन समाधान प्रदान करना जारी रखता है।

पेशेवर कनेक्टर चयन सहायता, एप्लिकेशन परामर्श या नमूना परीक्षण के लिए, CAZN की तकनीकी टीम ग्राहकों को उनके उपकरण के लिए इष्टतम कनेक्शन डिज़ाइन प्राप्त करने में मदद करने के लिए अनुकूलित समाधान प्रदान करती है।
