CAZN | M8-D कोड ईथरनेट कनेक्टर ऑटोमेशन एप्लीकेशन सॉल्यूशंस

CAZN M8-D कोड ईथरनेट कनेक्टर (IEC 61076-2-114) एक 100 एमबीपीएस औद्योगिक ईथरनेट लघु कनेक्टिविटी समाधान है जो PROFINET, EtherCAT और EtherNet/IP अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह अंतरिक्ष-बाधित स्वचालन उपकरण और सघन रूप से वितरित फ़ील्ड नोड्स में नेटवर्क पहुंच की आवश्यकता को संबोधित करता है। M12-D कनेक्टर्स की तुलना में, M8-D समाधान कनेक्टर फ़ुटप्रिंट को लगभग 30% कम कर देता है। इसमें 100 Mbit/s तक की डेटा ट्रांसमिशन दर के साथ कंपन और विद्युत चुम्बकीय हस्तक्षेप के बेहतर प्रतिरोध के लिए थ्रेडेड लॉकिंग, IP67 सुरक्षा और 360° परिरक्षण की सुविधा है।

औद्योगिक स्वचालन के लिए M8 ईथरनेट कनेक्टर क्यों चुनें?

उच्च स्तर की नेटवर्क कनेक्टिविटी की आवश्यकता होने पर औद्योगिक स्वचालन उपकरण तेजी से कॉम्पैक्ट होते जा रहे हैं। एम8-डी ईथरनेट कनेक्टर उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त हैं जहां पारंपरिक एम12 कनेक्टर या आरजे45 इंटरफेस स्थापित करना मुश्किल हो सकता है।

1.सीमित उपकरण स्थान: छोटे वितरित I/O मॉड्यूल, रोबोट एंड इफ़ेक्टर, कॉम्पैक्ट विज़न सिस्टम और AGV चेसिस में अक्सर M12 कनेक्टर्स के लिए अपर्याप्त भौतिक स्थान होता है।

2. उच्च नोड घनत्व: 3सी इलेक्ट्रॉनिक्स, पैकेजिंग और लॉजिस्टिक्स सॉर्टिंग लाइनों में बड़ी संख्या में लघु ईथरनेट नोड्स हो सकते हैं, जिससे कॉम्पैक्ट, प्लग-एंड-प्ले इंटरफेस की मांग पैदा हो सकती है।

3.कंपन और झटका: रोबोट और मोबाइल उपकरण लगातार कंपन और गति के संपर्क में रहते हैं। आरजे45 लैच कनेक्शन की तुलना में, थ्रेडेड लॉकिंग अधिक सुरक्षित यांत्रिक कनेक्शन प्रदान करता है।

4.मजबूत ईएमसी हस्तक्षेप: फ्रीक्वेंसी कन्वर्टर्स, सर्वो ड्राइव और अन्य औद्योगिक उपकरण महत्वपूर्ण विद्युत चुम्बकीय हस्तक्षेप उत्पन्न कर सकते हैं। पूरी तरह से संरक्षित ईथरनेट कनेक्शन संचार अखंडता बनाए रखने में मदद करता है।

5. स्थापना और रखरखाव दक्षता: पूर्व-इकट्ठी केबल असेंबली फ़ील्ड स्थापना और प्रतिस्थापन में तेजी ला सकती है, नियंत्रण-कैबिनेट वायरिंग कार्य को कम कर सकती है, और गलती अलगाव को सरल बना सकती है।

पूर्ण M8-D ईथरनेट सिस्टम आर्किटेक्चर

एक व्यावहारिक M8-D ईथरनेट समाधान को बैकबोन-एंड-ब्रांच वितरित नेटवर्क के रूप में कॉन्फ़िगर किया जा सकता है। मुख्य नेटवर्क एम12-डी या आरजे45 इंटरफेस के माध्यम से जुड़े पीएलसी या औद्योगिक ईथरनेट स्विच का उपयोग कर सकता है, जबकि एम8-डी केबल का उपयोग कॉम्पैक्ट फील्ड शाखाओं के लिए किया जाता है।

विशिष्ट वास्तुकला है:

पीएलसी / औद्योगिक ईथरनेट स्विच → एम12-डी / आरजे45 मुख्य नेटवर्क → एम8-डी शाखा केबल → वितरित आई/ओ / कॉम्पैक्ट औद्योगिक कैमरे / ईथरकैट स्लेव

स्थापना आवश्यकताओं के अनुसार दो केबल कॉन्फ़िगरेशन का चयन किया जा सकता है।

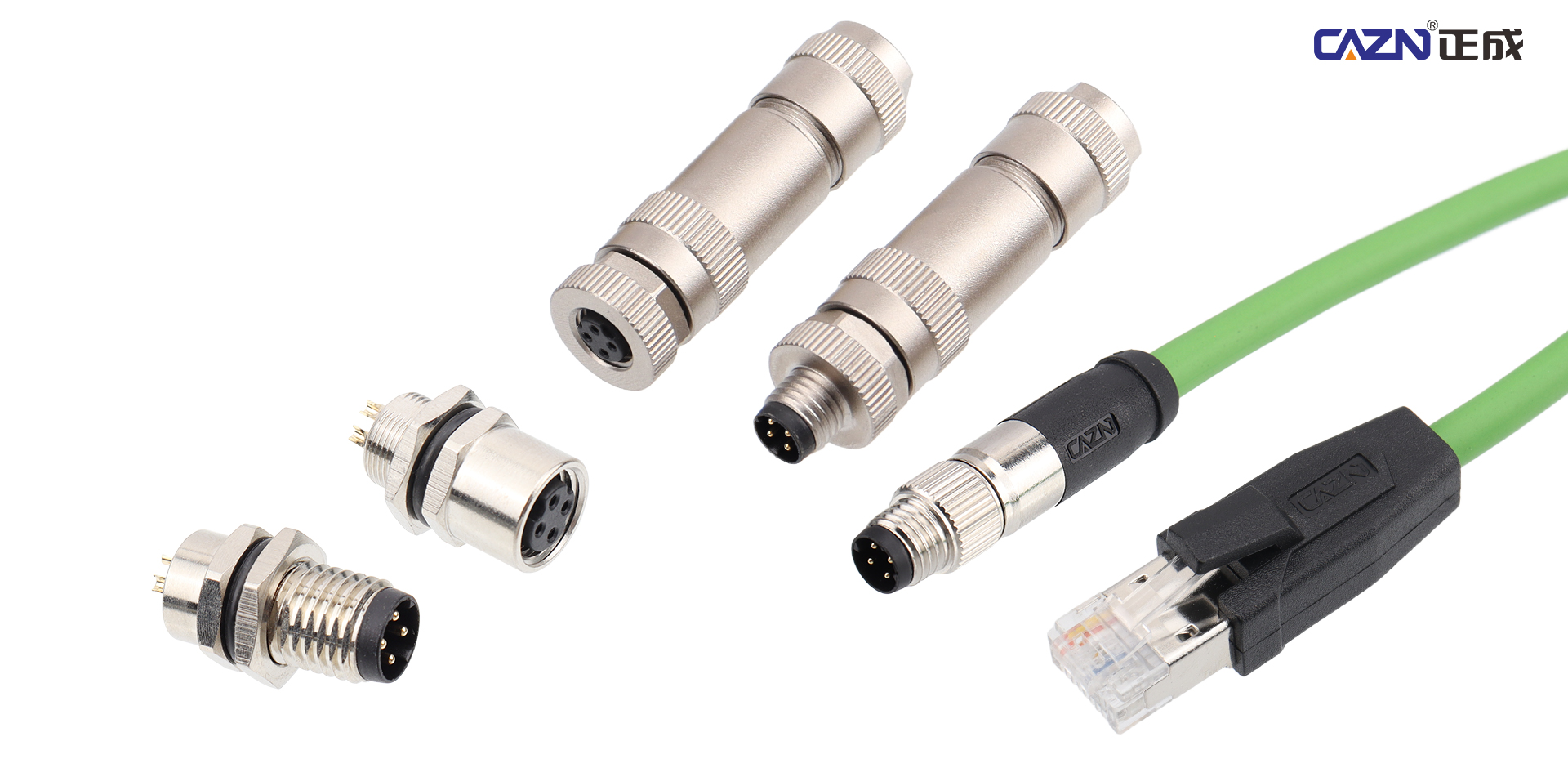

मानकीकृत परियोजनाओं के लिए प्री-मोल्डेड केबल असेंबली पसंदीदा विकल्प हैं। M8-D सीधे या समकोण कनेक्टर को M8-D-से-M8-D और M8-D-से-RJ45 कॉन्फ़िगरेशन में आपूर्ति की जा सकती है। पीयूआर हाई-फ्लेक्स केबल ड्रैग-चेन और मूविंग अनुप्रयोगों के लिए उपयुक्त हैं, जबकि पीवीसी केबल निश्चित इंस्टॉलेशन के लिए उपयुक्त हैं।

फ़ील्ड-असेंबली कनेक्टर कमीशनिंग के दौरान उपयोगी होते हैं या जब फ़ील्ड वायरिंग को संशोधित करने की आवश्यकता होती है। स्क्रू समाप्ति लचीली स्थापना की अनुमति देती है, लेकिन परिरक्षण को पूर्ण 360° शील्ड कनेक्शन के साथ सही ढंग से लागू किया जाना चाहिए।

उपकरण एकीकरण के लिए, M8-D पैनल कनेक्टर वायर-सोल्डर या पीसीबी-माउंटेड कॉन्फ़िगरेशन में उपलब्ध हैं और इन्हें सीधे वितरित I/O मॉड्यूल, कैमरा हाउसिंग और अन्य कॉम्पैक्ट डिवाइस पर स्थापित किया जा सकता है।

ईथरनेट स्थिरता के लिए परिरक्षण और ग्राउंडिंग महत्वपूर्ण हैं

औद्योगिक ईथरनेट का प्रदर्शन न केवल कनेक्टर की डेटा ट्रांसमिशन क्षमता पर बल्कि परिरक्षण प्रणाली की अखंडता पर भी निर्भर करता है। सर्वो ड्राइव, मोटर, इनवर्टर और अन्य विद्युत चुम्बकीय हस्तक्षेप स्रोतों वाले वातावरण में काम करने वाले M8-D ईथरनेट अनुप्रयोगों के लिए, 360° पूर्ण-धातु परिरक्षण की सिफारिश की जाती है।

एकल-बिंदु ग्राउंडिंग कनेक्शन के साथ केवल एल्यूमीनियम फ़ॉइल का उपयोग अपर्याप्त उच्च-आवृत्ति परिरक्षण प्रदर्शन प्रदान कर सकता है और मांग की परिस्थितियों में संचार त्रुटियों या पैकेट हानि में योगदान कर सकता है। केबल की ब्रेडेड ढाल कनेक्टर की ढाल संरचना से सुरक्षित रूप से और लगातार जुड़ी होनी चाहिए।

अवांछित ग्राउंड-लूप प्रभावों को कम करने के लिए उपकरण फ्रेम को उचित ग्राउंडिंग रणनीति का उपयोग करना चाहिए। औद्योगिक ईथरनेट केबलिंग के लिए, केबल प्रतिबाधा को Cat5e औद्योगिक ईथरनेट आवश्यकताओं के अनुसार 100 Ω ±15% पर नियंत्रित किया जाना चाहिए, लागू नेटवर्क कॉन्फ़िगरेशन के तहत 100 मीटर तक की कुल ट्रांसमिशन दूरी के साथ।

थ्रेडेड एम8-डी कनेक्शन के लिए, अनुशंसित कसने वाला टॉर्क 0.4-0.6 एनएम है। अत्यधिक कसने से बचना चाहिए, जबकि लगातार हिलने वाले उपकरणों पर स्थापित कनेक्शनों का निरीक्षण किया जाना चाहिए और आवश्यकता पड़ने पर समय-समय पर फिर से कसना चाहिए।

अनुप्रयोग 1: रोबोट एंड इफ़ेक्टर्स

सहयोगी रोबोट और औद्योगिक रोबोट कलाई एक उत्कृष्ट उदाहरण प्रदान करते हैं जहां M8-D ईथरनेट कनेक्टर स्पष्ट स्थान-बचत लाभ प्रदान कर सकते हैं। ग्रिपर, कॉम्पैक्ट विज़न कैमरे, बल-नियंत्रण सेंसर और रोबोट की छठी धुरी के पास स्थापित अन्य उपकरणों में अक्सर बहुत सीमित स्थापना स्थान होता है।

90° समकोण कॉन्फ़िगरेशन वाला पूरी तरह से संरक्षित M8-D कोड कनेक्टर रोबोट की कलाई के आसपास केबल के हस्तक्षेप को कम कर सकता है। बार-बार मूवमेंट वाले अनुप्रयोगों के लिए, एक PUR हाई-फ्लेक्स केबल और प्री-मोल्डेड कनेक्टर असेंबली केबल-प्रबंधन विश्वसनीयता में सुधार कर सकती है।

EtherCAT संचार के लिए, केबल को पर्याप्त संचलन भत्ता और उचित तनाव राहत के साथ रूट किया जाना चाहिए। बताई गई एप्लिकेशन आवश्यकता के अनुसार केबल के बाहरी व्यास का न्यूनतम झुकने वाला त्रिज्या 5× बनाए रखा जाना चाहिए।

अनुप्रयोग 2: एजीवी और एएमआर मोबाइल रोबोट

एजीवी और एएमआर को लगातार चलते रहने और यांत्रिक कंपन का अनुभव करते समय विश्वसनीय संचार की आवश्यकता होती है। विशिष्ट कनेक्टेड उपकरणों में वितरित I/O, नेविगेशन और बारकोड-स्कैनिंग मॉड्यूल, कॉम्पैक्ट विज़न इकाइयाँ और अन्य वाहन-माउंटेड नियंत्रण घटक शामिल हैं।

थ्रेडेड लॉकिंग वाला IP67 M8-D ईथरनेट कनेक्टर कॉम्पैक्ट चेसिस इंस्टॉलेशन के लिए उपयुक्त है जहां स्थान प्रतिबंधित है और कंपन प्रतिरोध महत्वपूर्ण है। समकोण कनेक्टर अन्य घटकों के साथ हस्तक्षेप से बचने में मदद कर सकते हैं, जबकि पीयूआर केबल बार-बार आंदोलन और रूटिंग स्थितियों की मांग के लिए बेहतर लचीलापन प्रदान करते हैं।

थ्रेडेड कनेक्शन केवल स्नैप-फिट तंत्र पर निर्भर इंटरफेस की तुलना में निरंतर वाहन कंपन के कारण होने वाले आकस्मिक विघटन को रोकने में भी मदद करता है।

अनुप्रयोग 3: 3सी, पैकेजिंग, और लॉजिस्टिक्स स्वचालन

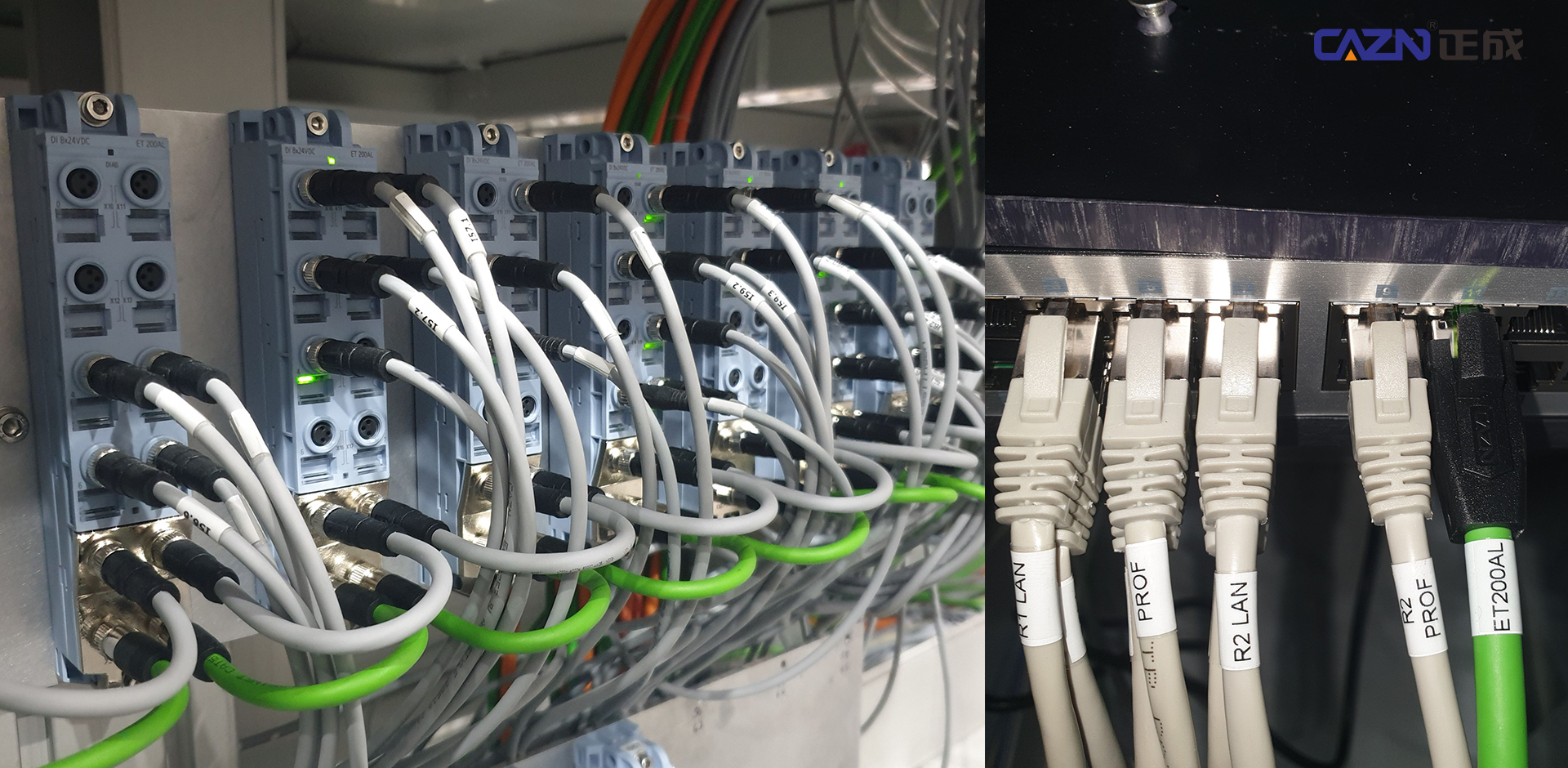

3सी इलेक्ट्रॉनिक्स, पैकेजिंग और लॉजिस्टिक्स सॉर्टिंग में स्वचालित उत्पादन लाइनें आमतौर पर सीमित इंस्टॉलेशन स्थान के साथ उच्च नोड घनत्व को जोड़ती हैं। वितरित रिमोट I/O बॉक्स, कोड रीडर और कॉम्पैक्ट विज़न निरीक्षण इकाइयों को अपेक्षाकृत छोटे पदचिह्न के भीतर ईथरनेट कनेक्टिविटी की आवश्यकता हो सकती है।

निश्चित स्टेशनों के लिए, सीधे M8-D प्री-मोल्डेड केबल एक कॉम्पैक्ट और मानकीकृत कनेक्शन प्रदान कर सकते हैं। जहां इंस्टॉलेशन स्थान प्रतिबंधित है, समकोण संस्करण केबल-रूटिंग हस्तक्षेप को कम कर सकते हैं। ड्रैग चेन पर स्थापित मूविंग स्टेशनों को बार-बार झुकने के लिए डिज़ाइन किए गए PUR हाई-फ्लेक्स केबल का उपयोग करना चाहिए।

एक व्यावहारिक नेटवर्क आर्किटेक्चर मुख्य बैकबोन के लिए M12 या RJ45 कनेक्शन को बनाए रख सकता है, जबकि कई M8-D शाखाएं फ़ील्ड डिवाइस को कनेक्ट करती हैं। यह दृष्टिकोण I/O बाड़ों के आकार को कम कर सकता है, उपकरण एकीकरण को सरल बना सकता है, और व्यक्तिगत फ़ील्ड नोड्स के तेजी से प्रतिस्थापन की सुविधा प्रदान कर सकता है।

अनुप्रयोग 4: कॉम्पैक्ट उपकरण में ईथरनेट एकीकरण

परीक्षण उपकरण, छोटी विशेष प्रयोजन मशीनों और अन्य कॉम्पैक्ट प्रणालियों के लिए, ईथरनेट इंटरफ़ेस को अक्सर उपकरण आवास में सीधे एकीकृत करने की आवश्यकता होती है।

एक M8-D PCB पैनल कनेक्टर एक बड़े RJ45 उद्घाटन की आवश्यकता के बिना एक बाहरी औद्योगिक ईथरनेट इंटरफ़ेस प्रदान कर सकता है। इच्छित ईएमसी प्रदर्शन को बनाए रखने के लिए धातु ढाल को उपकरण चेसिस से ठीक से जोड़ा जाना चाहिए।

यह कॉन्फ़िगरेशन विशेष रूप से तब उपयोगी होता है जब उपकरण डिजाइनरों को यांत्रिक रूप से सुरक्षित और औद्योगिक-ग्रेड ईथरनेट इंटरफ़ेस प्रदान करते हुए एक कॉम्पैक्ट बाड़े को बनाए रखने की आवश्यकता होती है।

CAZN M8-D: औद्योगिक ईथरनेट के लिए कॉम्पैक्ट कनेक्टिविटी

औद्योगिक ईथरनेट के विस्तार से कॉम्पैक्ट, विश्वसनीय और स्केलेबल कनेक्टिविटी समाधानों की मांग बढ़ रही है। CAZN की M8 श्रृंखला थ्रेडेड लॉकिंग, कॉम्पैक्ट आयाम, IP67 सुरक्षा और औद्योगिक ईथरनेट डेटा ट्रांसमिशन के लिए डिज़ाइन किए गए कॉन्फ़िगरेशन के साथ इस आवश्यकता को पूरा करती है।

M8-D कोड कनेक्टर DIN EN 61076-2-114 का अनुपालन करता है और उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां इंस्टॉलेशन स्थान, यांत्रिक सुरक्षा और विश्वसनीय संचार सभी महत्वपूर्ण हैं। इसका कॉम्पैक्ट फॉर्म फैक्टर इसे लघु सेंसर, वितरित I/O, रोबोट एंड इफ़ेक्टर्स, मोबाइल उपकरण और अन्य स्थान-बाधित स्वचालन उपकरणों के लिए विशेष रूप से उपयुक्त बनाता है।

तकनीकी निर्देश

CAZN M8-D कोड ईथरनेट कनेक्टर सममित सोना-प्लेटेड संपर्क व्यवस्था के साथ चार डी-कोडित संपर्कों का उपयोग करता है। कनेक्टर 500 से अधिक मेटिंग चक्रों का समर्थन करता है, जिसमें 48 V / 60 V AC/DC का रेटेड वोल्टेज, 4 A का रेटेड करंट और -25°C से +80°C का ऑपरेटिंग तापमान रेंज होता है।

CAZN केबल परिरक्षण के साथ परिरक्षित स्क्रू-टर्मिनेशन संस्करण और प्री-मोल्डेड केबल असेंबली दोनों प्रदान करता है। उपलब्ध केबल आउटलेट व्यास 4 मिमी से 5.5 मिमी तक है, जबकि समर्थित कंडक्टर आकार 0.14 मिमी² से 0.5 मिमी² तक है। प्री-मोल्डेड केबल कॉन्फ़िगरेशन 0.25 मिमी² (AWG 24) कंडक्टर का उपयोग करता है।

ईथरनेट डेटा ट्रांसमिशन के अलावा, एम8 डी-कोडेड हाइब्रिड कनेक्टर आईईईई 802.3at PoE+ आवश्यकताओं के अनुसार कनेक्टेड डिवाइसों के लिए बिजली वितरण का समर्थन कर सकता है, जो कॉम्पैक्ट औद्योगिक स्वचालन प्रणालियों के भीतर डेटा और पावर कनेक्टिविटी को सक्षम बनाता है।

स्वचालन उपकरणों के लिए जहां स्थापना स्थान सीमित है लेकिन ईथरनेट प्रदर्शन, ईएमसी सुरक्षा, कंपन प्रतिरोध और रखरखाव दक्षता आवश्यक है, CAZN M8-D कोड आधुनिक वितरित स्वचालन नेटवर्क के लिए एक कॉम्पैक्ट औद्योगिक कनेक्टिविटी दृष्टिकोण प्रदान करता है।
