CAZN | एम8-बी कोड कनेक्टर

Sep 03, 2026

CAZN M8-B कोड कनेक्टर M8 सर्कुलर कनेक्टर परिवार के भीतर एक विशिष्ट प्रकार है, जिसमें B-कोडिंग और 5-पिन कॉन्फ़िगरेशन शामिल है। यह डिज़ाइन इसे औद्योगिक स्वचालन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाता है जिन्हें कॉम्पैक्ट इंस्टॉलेशन स्थानों में विश्वसनीय फ़ील्डबस संचार की आवश्यकता होती है।

एम8-बी कोड, आईईसी 61076-2-104 के अनुरूप, एक निश्चित 5-कोर लघु कनेक्टर है जो मुख्य रूप से PROFIBUS-DP फ़ील्डबस अनुप्रयोगों के लिए तैनात किया गया है। इसकी यांत्रिक कुंजीयन ए-कोड और डी-कोड कनेक्टर्स के साथ गलत संभोग को रोकती है। इसे फ़ील्डबस नोड्स के लिए डिज़ाइन किया गया है जहां स्थापना स्थान अत्यधिक प्रतिबंधित है। M8-A और M8-D कनेक्टर्स की तुलना में, M8-B कोड की बाजार मात्रा बहुत कम है, जबकि M12-B कोड PROFIBUS के लिए मुख्यधारा कनेक्टर समाधान बना हुआ है।

मुख्य विशिष्टताएँ

कोडिंग: बी-कोड, एक समर्पित 5-पिन कुंजीयन कॉन्फ़िगरेशन के साथ

प्रोटोकॉल: PROFIBUS-DP RS-485 डिफरेंशियल बस संचार पर आधारित; ईथरनेट ट्रांसमिशन के लिए उपयुक्त नहीं है

रेटेड वोल्टेज: 30 वी एसी/डीसी

रेटेड करंट: 3 ए

सुरक्षा: IP67 जब ठीक से जोड़ा और लॉक किया गया हो

ऑपरेटिंग तापमान: -25°C से +80°C

संभोग चक्र: ≥500

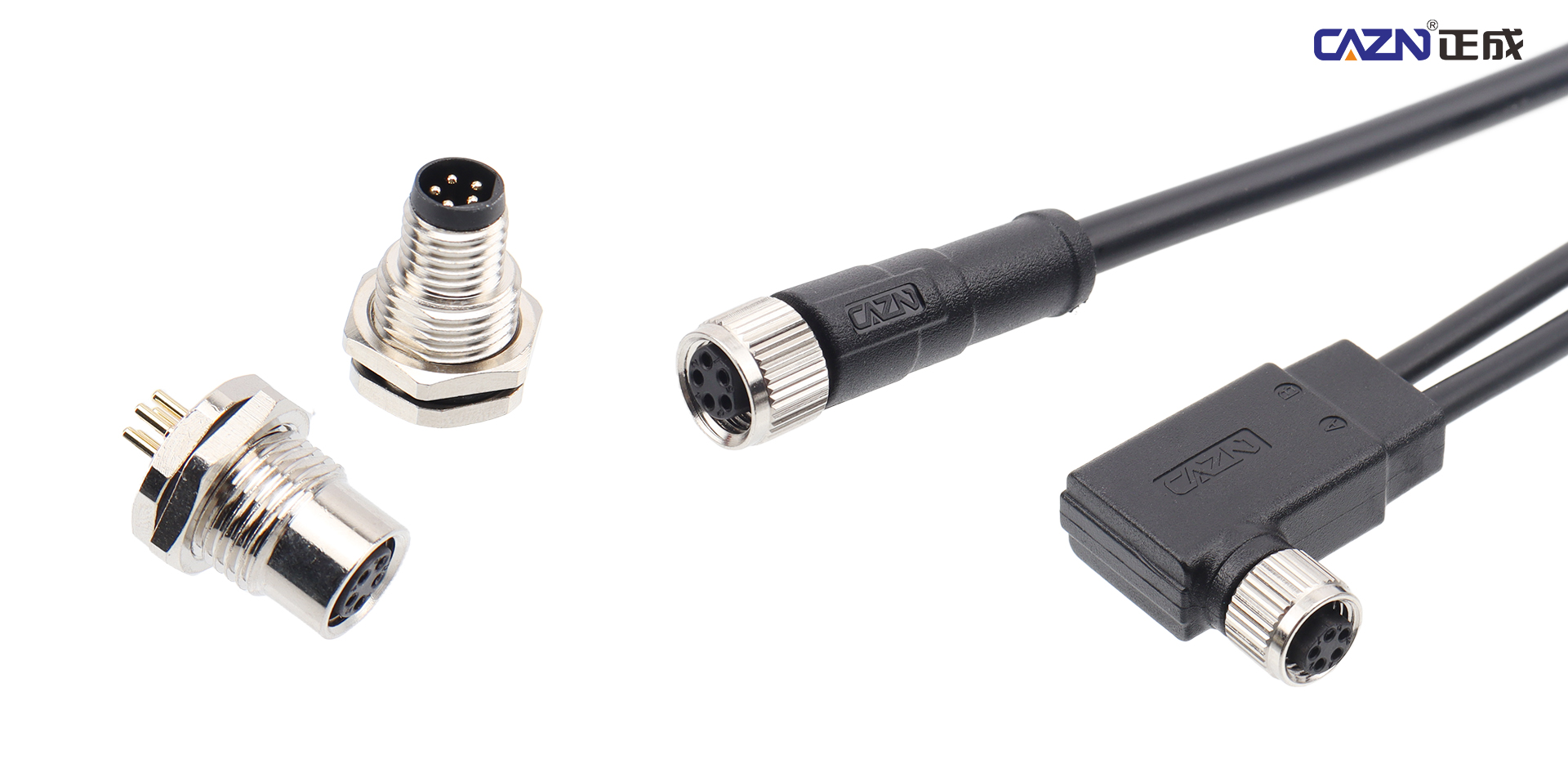

कॉन्फ़िगरेशन: सीधे और 90° समकोण संस्करण; पुरुष और महिला कनेक्टर; प्री-मोल्डेड केबल असेंबली, फील्ड-असेंबली संस्करण और पीसीबी पैनल कनेक्टर

परिरक्षण: मुख्य रूप से विश्वसनीय फील्डबस ट्रांसमिशन के लिए परिरक्षित संस्करण उपलब्ध हैं

ट्रांसमिशन दूरी: प्रोफाइबस बॉड दर पर निर्भर, लागू बस गति पर 500 मीटर तक की दूरी के साथ

बी-कोडिंग क्या है?

M8-B कोड कनेक्टर की परिभाषित विशेषता इसकी B-कोडिंग है। कोडिंग तंत्र यांत्रिक ध्रुवीकरण प्रदान करता है, जो असंगत कनेक्टर प्रकारों को गलत तरीके से डालने से रोकता है।

बी-कोडित इंटरफ़ेस में एक विशिष्ट असममित फलाव होता है जो सॉकेट पर मिलान खांचे से मेल खाता है। यह भौतिक कुंजीयन ए-कोड और डी-कोड सहित अन्य एम8 कोडिंग प्रकारों के साथ आकस्मिक संभोग को रोकता है, जिससे स्थापना और रखरखाव के दौरान वायरिंग त्रुटियों को कम करने में मदद मिलती है।

आईईसी 61076-2-104 के अनुसार, बी-कोडेड एम8 कनेक्टर्स के लिए कुंजीयन स्थिति आमतौर पर 7 बजे की स्थिति के आसपास स्थित होती है। यह कोडिंग संरचना औद्योगिक वातावरण में विशेष रूप से उपयोगी है जहां कई M8 कनेक्टर प्रकार निकट निकटता में स्थापित किए जा सकते हैं।

M8-B 5 पिन का उपयोग क्यों करता है?

M8-B कोड कनेक्टर को मुख्य रूप से 5 पिन के साथ कॉन्फ़िगर किया गया है, जो PROFIBUS-DP और संबंधित फ़ील्डबस कनेक्शन आवश्यकताओं के लिए आवश्यक संपर्क प्रदान करता है।

5-पिन कॉन्फ़िगरेशन भी एक महत्वपूर्ण चयन संकेतक है। मौजूदा ऑटोमेशन सिस्टम के लिए M8 कनेक्टर का मूल्यांकन करते समय, 5 पिन + B-कोडिंग का संयोजन दृढ़ता से M8-B कोड डिज़ाइन की ओर इशारा करता है।

हालाँकि, कनेक्टर संगतता निर्धारित करने के लिए अकेले पिन गिनती का उपयोग नहीं किया जाना चाहिए। स्थापना से पहले कोडिंग, विद्युत विनिर्देश, प्रोटोकॉल और उपकरण इंटरफ़ेस सभी को सत्यापित किया जाना चाहिए।

एम8-बी कोड बनाम एम8-डी कोड बनाम एम8-ए कोड

तीन कनेक्टर प्रकार स्पष्ट रूप से अलग-अलग संचार और स्वचालन कार्य करते हैं।

एम8-बी कोड: 5 पिन, मुख्य रूप से प्रोफिबस-डीपी/आरएस-485 फील्डबस अनुप्रयोगों के लिए।

M8-D कोड: 4 पिन, PROFINET, EtherCAT और EtherNet/IP अनुप्रयोगों सहित 100 एमबीपीएस औद्योगिक ईथरनेट के लिए डिज़ाइन किया गया।

एम8-ए कोड: आमतौर पर 3 या 4 पिन, आमतौर पर फील्डबस या ईथरनेट संचार के बजाय सामान्य सेंसर आई/ओ और बिजली कनेक्शन के लिए उपयोग किया जाता है।

मौजूदा कनेक्टर को प्रतिस्थापित करते समय या कॉम्पैक्ट ऑटोमेशन डिवाइस को डिज़ाइन करते समय यह अंतर महत्वपूर्ण है। M8-B कोड कनेक्टर को केवल M8-D कोड कनेक्टर से प्रतिस्थापित नहीं किया जा सकता क्योंकि उनके विद्युत इंटरफ़ेस और संचार प्रोटोकॉल मौलिक रूप से भिन्न हैं।

M8-B कोड कनेक्टर्स के विशिष्ट अनुप्रयोग

M8-B कोड कनेक्टर का प्राथमिक अनुप्रयोग PROFIBUS-DP फ़ील्डबस संचार है। इसका उपयोग कुछ सेंसर और सर्वो-ड्राइव सिस्टम में भी किया जा सकता है, जिनके लिए समर्पित परिरक्षण या फीडबैक कनेक्शन की आवश्यकता होती है।

विशिष्ट उपकरणों में स्वचालित वेयरहाउसिंग और कन्वेयर सिस्टम, औद्योगिक रोबोट, वितरित I/O बॉक्स, स्विच, एक्चुएटर और विभिन्न औद्योगिक स्वचालन नियंत्रण उपकरण शामिल हैं।

कनेक्टर विशेष रूप से तब मूल्यवान होता है जब PROFIBUS इंटरफ़ेस को उन उपकरणों में एकीकृत करने की आवश्यकता होती है जहां पारंपरिक M12-B कोड कनेक्टर भौतिक रूप से बहुत बड़ा होता है।

कॉम्पैक्ट PROFIBUS-DP अनुप्रयोग

M8-B कोड आज के स्वचालन बाजार में एक अपेक्षाकृत विशिष्ट विकल्प है। नई स्वचालन परियोजनाओं के लिए, M8-D कोड आम तौर पर अधिक उपयुक्त होता है जब PROFINET या EtherCAT जैसे औद्योगिक ईथरनेट की आवश्यकता होती है, जबकि M12-B कोड PROFIBUS-DP नेटवर्क के लिए अधिक सामान्य विकल्प बना हुआ है।

एम8-बी विशिष्ट स्थान-बाधित अनुप्रयोगों में विशेष रूप से उपयोगी हो जाता है। उदाहरण के लिए, एक कॉम्पैक्ट वितरित I/O मॉड्यूल में M12-B इंटरफ़ेस के लिए पर्याप्त पैनल स्थान नहीं हो सकता है। एक M8-B कनेक्टर छोटे उपकरण फ़ुटप्रिंट को बनाए रखते हुए आवश्यक PROFIBUS-DP इंटरफ़ेस प्रदान कर सकता है।

यह कॉम्पैक्ट लीगेसी फील्डबस सेंसर, एनकोडर और आरएस-485 प्रोफाइबस-डीपी आउटपुट वाले अन्य उपकरणों में भी पाया जा सकता है। कुछ उपकरण आर्किटेक्चर में, M8-B का उपयोग आंतरिक रूप से किया जा सकता है जबकि M8-B-से-M12-B केबल असेंबली बाहरी PROFIBUS ट्रंक नेटवर्क में संक्रमण प्रदान करती है।

औद्योगिक वातावरण के लिए यांत्रिक डिजाइन

एक औद्योगिक कनेक्टर की यांत्रिक संरचना उसके विद्युत इंटरफ़ेस जितनी ही महत्वपूर्ण है। M8-B कोड मेटिंग कनेक्शन को सुरक्षित करने के लिए थ्रेडेड लॉकिंग तंत्र का उपयोग करता है, जो कंपन और यांत्रिक गति के संपर्क में आने वाले उपकरणों में कनेक्शन स्थिरता बनाए रखने में मदद करता है।

जब ठीक से जोड़ा और लॉक किया जाता है, तो कनेक्टर IP67 सुरक्षा प्राप्त कर सकता है, जो लागू परीक्षण स्थितियों के तहत धूल और अस्थायी पानी के जोखिम के खिलाफ प्रतिरोध प्रदान करता है। यह इसे फ़ील्ड-स्थापित स्वचालन उपकरण के लिए उपयुक्त बनाता है जहां कनेक्टर औद्योगिक संदूषकों और नमी के संपर्क में आ सकते हैं।

उपलब्ध सीधे और 90° समकोण कॉन्फ़िगरेशन भी कनेक्टर को विभिन्न केबल-रूटिंग आवश्यकताओं के अनुकूल होने की अनुमति देते हैं। कॉम्पैक्ट उपकरण में, समकोण संस्करण केबल हस्तक्षेप को कम कर सकता है और प्रतिबंधित इंस्टॉलेशन स्थान का बेहतर उपयोग कर सकता है।

CAZN: औद्योगिक स्वचालन के लिए पूर्ण M8 कनेक्टिविटी

जैसे-जैसे स्वचालन उपकरण छोटे होते जाते हैं और फ़ील्ड नोड्स तेजी से सघन होते जाते हैं, कनेक्टिविटी समाधानों को कॉम्पैक्ट आयाम और विश्वसनीय संचार प्रदर्शन दोनों प्रदान करने की आवश्यकता होती है। CAZN संपूर्ण M8-A कोड, M8-B कोड और M8-D कोड रेंज को कवर करता है, जो सेंसर I/O और पावर कनेक्शन से लेकर PROFIBUS-DP फील्डबस संचार और 100 एमबीपीएस औद्योगिक ईथरनेट तक विभिन्न आवश्यकताओं का समर्थन करता है।

CAZN कई कनेक्टर और केबल कॉन्फ़िगरेशन प्रदान करता है, जिसमें प्री-मोल्डेड केबल असेंबली, फील्ड-असेंबली कनेक्टर, पीसीबी पैनल कनेक्टर और अनुकूलित केबल हार्नेस शामिल हैं। उत्पाद पोर्टफोलियो में कंपन, नमी और विद्युत चुम्बकीय हस्तक्षेप से जुड़े मांग वाले औद्योगिक वातावरण को संबोधित करने के लिए IP67 सुरक्षा, 360° परिरक्षण और थ्रेडेड लॉकिंग का संयोजन किया गया है।

संगतता और विश्वसनीय कनेक्शन के लिए प्रासंगिक आईईसी मानकों का पालन करते हुए इन एम8 समाधानों को रोबोट एंड इफेक्टर्स, एजीवी, 3सी उत्पादन लाइनों, कॉम्पैक्ट आई/ओ मॉड्यूल और अन्य स्थान-बाधित स्वचालन उपकरणों में एकीकृत किया जा सकता है।

मानक M8 कनेक्टर उत्पादों से परे, CAZN OEM/ODM अनुकूलन, कनेक्टर चयन मूल्यांकन और संपूर्ण केबल हार्नेस समाधान प्रदान करता है। एप्लिकेशन-विशिष्ट कनेक्टिविटी सेवाओं के साथ मानकीकृत उत्पादों को जोड़कर, CAZN औद्योगिक वायरिंग को सरल बनाने, फ़ील्ड कनेक्शन विफलताओं को कम करने और स्वचालन संचार और सिग्नल नेटवर्क की रखरखाव में सुधार करने में मदद करता है।

कॉम्पैक्ट PROFIBUS-DP नोड्स के लिए जहां M12-B कोड कनेक्टर बहुत बड़ा है, CAZN M8-B कोड कनेक्टर अंतरिक्ष-बाधित औद्योगिक उपकरणों में विश्वसनीय फील्डबस कनेक्टिविटी के लिए एक विशेष 5-पिन बी-कोडेड इंटरफ़ेस प्रदान करता है।
