CAZN | M8 कनेक्टर एप्लीकेशन गाइड

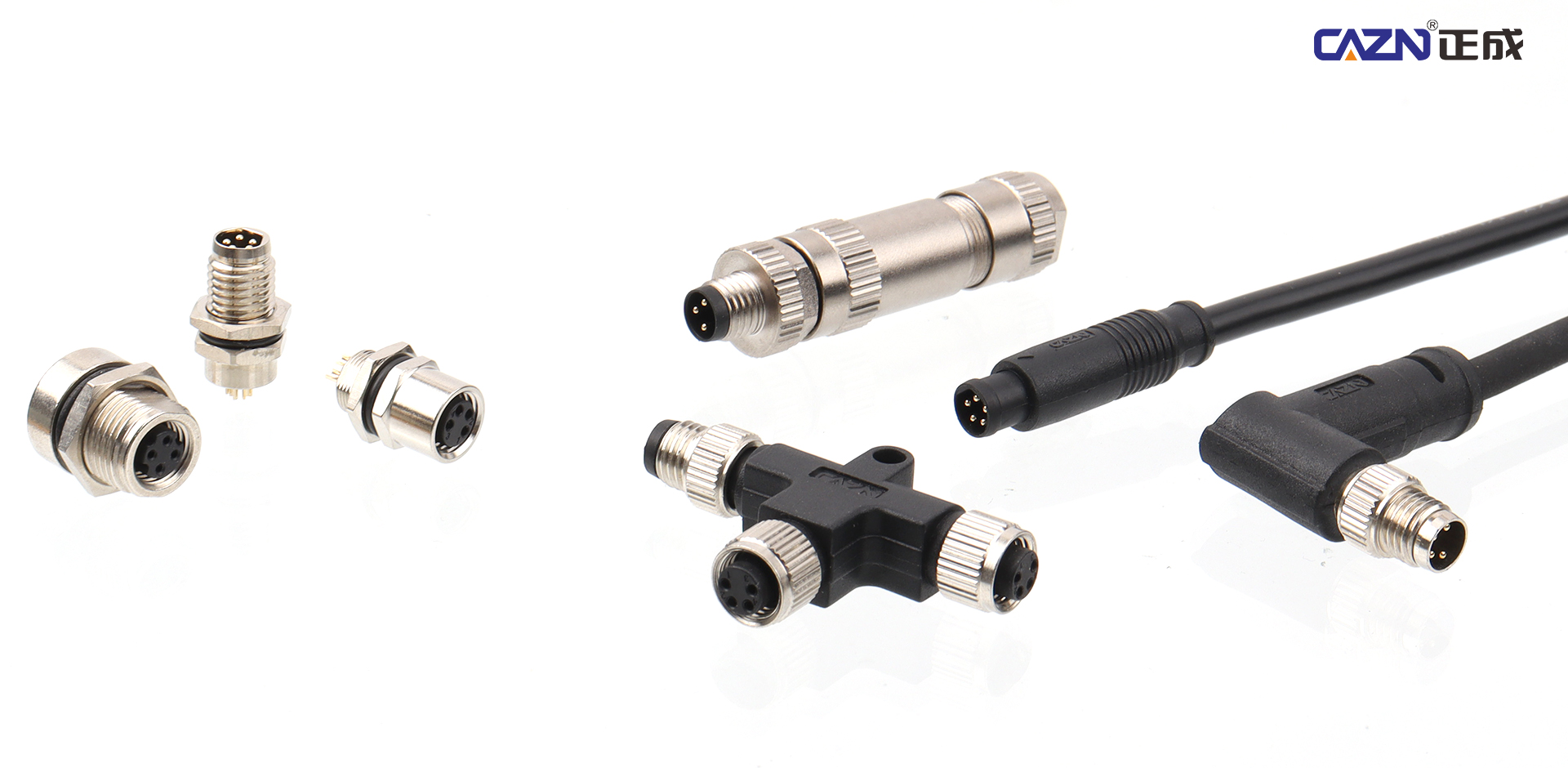

M8 कनेक्टर 8 मिमी के बाहरी व्यास के साथ कॉम्पैक्ट गोलाकार औद्योगिक कनेक्टर हैं। वे कॉम्पैक्ट आकार, IP67/IP68 सुरक्षा, कंपन प्रतिरोध, उच्च और निम्न तापमान के प्रतिरोध और सरलीकृत वायरिंग सहित प्रमुख लाभ प्रदान करते हैं। वे सीमित इंस्टॉलेशन स्थानों और मांग वाले ऑपरेटिंग वातावरण में सिग्नल और कम वोल्टेज बिजली कनेक्शन के लिए डिज़ाइन किए गए हैं। M8 कनेक्टर्स का व्यापक रूप से औद्योगिक स्वचालन, रोबोटिक्स, नई ऊर्जा प्रणालियों, चिकित्सा उपकरण, स्मार्ट लॉजिस्टिक्स और अन्य अनुप्रयोगों में उपयोग किया जाता है, जो उन्हें कॉम्पैक्ट सटीक उपकरणों के लिए एक आवश्यक कनेक्शन समाधान बनाता है।

1. औद्योगिक स्वचालन - मुख्य अनुप्रयोग

औद्योगिक स्वचालन में एक मौलिक कनेक्शन घटक के रूप में, एम8 कनेक्टर का उपयोग मुख्य रूप से कॉम्पैक्ट सेंसर और नियंत्रण मॉड्यूल में सिग्नल ट्रांसमिशन के लिए किया जाता है। वे विभिन्न स्थान-बाधित स्वचालन प्रणालियों के लिए उपयुक्त हैं और उपकरण स्थिरता और रखरखाव दक्षता में सुधार के लिए पारंपरिक टर्मिनल वायरिंग को प्रतिस्थापित कर सकते हैं।

विशिष्ट अनुप्रयोगों में लघु सेंसर जैसे निकटता स्विच, फोटोइलेक्ट्रिक सेंसर, तापमान/दबाव/प्रवाह सेंसर, और विस्थापन सेंसर, साथ ही छोटे सोलनॉइड वाल्व, लघु वायवीय सिलेंडर, एनकोडर, पीएलसी वितरित आई/ओ मॉड्यूल, फील्डबस नियंत्रण इकाइयां, मशीन-टूल निरीक्षण बिंदु और स्वचालित उत्पादन लाइनों पर निरीक्षण मॉड्यूल शामिल हैं।

M8 कनेक्टर उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त हैं जहां पैनल स्थान सीमित है, हल्के तारों की आवश्यकता होती है, और सिग्नल सर्किट की संख्या अपेक्षाकृत कम है। उनकी सीलबंद कनेक्शन संरचना औद्योगिक वातावरण में धूल, नमी और तेल संदूषण के कारण होने वाली वायरिंग विफलताओं को कम करने में मदद कर सकती है।

M8 कनेक्टर कई लघु औद्योगिक सेंसरों के लिए मानक इंटरफेस के रूप में काम करते हैं, जो सिग्नल ट्रांसमिशन और बिजली आपूर्ति दोनों प्रदान करते हैं:

नोट: 3-5 संपर्कों के साथ ए-कोडेड कॉन्फ़िगरेशन का उपयोग आमतौर पर 24वी डीसी बिजली आपूर्ति और सिग्नल ट्रांसमिशन का समर्थन करने के लिए किया जाता है।

2. औद्योगिक रोबोट और स्मार्ट मोबाइल उपकरण

अपने उच्च कंपन प्रतिरोध, लचीलेपन और कॉम्पैक्ट आयामों के साथ, M8 कनेक्टर रोबोटिक उपकरणों के सीमित आंतरिक स्थानों और गतिशील गति वातावरण के लिए उपयुक्त हैं।

हल्के औद्योगिक रोबोटिक हथियारों और सहयोगी रोबोटों में, एम8 कनेक्टर का उपयोग एंड-इफ़ेक्टर, संयुक्त सेंसर और सर्वो मोटर एनकोडर के लिए सिग्नल और पावर कनेक्शन के लिए किया जाता है। 6-संपर्क कॉन्फ़िगरेशन शक्ति और सिग्नल ट्रांसमिशन दोनों को समायोजित कर सकता है, जबकि परिरक्षित धातु आवास डिजाइन निरंतर यांत्रिक आंदोलन के कारण होने वाले हस्तक्षेप को कम करने में मदद कर सकते हैं।

एम8 कनेक्टर का उपयोग बाधा-पहचान सेंसर, यात्रा सिग्नल मॉड्यूल और स्थिति-निगरानी इंटरफेस के लिए एजीवी और एएमआर में भी व्यापक रूप से किया जाता है। उनका कॉम्पैक्ट डिज़ाइन और कंपन-प्रतिरोधी कनेक्शन उच्च-आवृत्ति आंदोलन के दौरान स्थिर विद्युत कनेक्शन बनाए रखने में मदद करता है और कंपन के कारण संपर्क विफलताओं के जोखिम को कम करता है।

विभिन्न कोडिंग कॉन्फ़िगरेशन M8 कनेक्टर्स को औद्योगिक संचार के विभिन्न स्तरों का समर्थन करने की अनुमति देते हैं:

नोट: डी-कोडेड कनेक्टर ईथरनेट डिफरेंशियल सिग्नल का सही कनेक्शन सुनिश्चित करने और गलत मेटिंग को रोकने के लिए यांत्रिक रूप से कुंजीबद्ध संरचना का उपयोग करते हैं जो संभावित रूप से उपकरण को नुकसान पहुंचा सकता है।

3. मशीन विजन और परिशुद्धता निरीक्षण उपकरण

M8 कनेक्टर कॉम्पैक्ट मशीन विज़न सिस्टम और सटीक डेटा-अधिग्रहण उपकरण के लिए स्थिर कनेक्शन समाधान प्रदान करते हैं जहां विश्वसनीय सिग्नल ट्रांसमिशन की आवश्यकता होती है।

विशिष्ट अनुप्रयोगों में लघु औद्योगिक कैमरे, दृष्टि रोशनी प्रणाली और छवि-अधिग्रहण मॉड्यूल शामिल हैं, जहां एम 8 कनेक्टर का उपयोग पावर और ट्रिगर सिग्नल इंटरफेस के लिए किया जा सकता है। परिरक्षित कॉन्फ़िगरेशन विद्युत चुम्बकीय हस्तक्षेप के प्रतिरोध को बेहतर बनाने में मदद करते हैं, सटीक इमेजिंग सिस्टम में स्थिर संचरण का समर्थन करते हैं।

M8 कनेक्टर का उपयोग सेमीकंडक्टर पैकेजिंग उपकरण, वेफर निरीक्षण प्रणाली और लघु सेंसर इंटरफेस के लिए सटीक निरीक्षण उपकरणों में भी किया जाता है। उनका कॉम्पैक्ट आकार उन्हें अर्धचालक विनिर्माण वातावरण के लिए उपयुक्त बनाता है जहां उपकरण को उच्च परिशुद्धता, सीमित स्थापना स्थान और नियंत्रित सफाई की आवश्यकता होती है।

4. नई ऊर्जा और आउटडोर स्मार्ट उपकरण

अपनी मजबूत आउटडोर सुरक्षा क्षमताओं के साथ, M8 कनेक्टर नई ऊर्जा और स्मार्ट आउटडोर उपकरणों में पाए जाने वाले बाहरी वातावरण की मांग के लिए उपयुक्त हैं।

फोटोवोल्टिक और ऊर्जा भंडारण प्रणालियों में, एम8 कनेक्टर का उपयोग स्ट्रिंग मॉनिटरिंग मॉड्यूल, परिवेश तापमान और आर्द्रता सेंसर और प्रकाश सेंसर के सिग्नल कनेक्शन के लिए किया जा सकता है। उनका सुरक्षात्मक डिज़ाइन उन्हें बाहरी तापमान भिन्नता, बारिश और अन्य पर्यावरणीय जोखिम का सामना करने की अनुमति देता है।

M8 कनेक्टर का उपयोग एलईडी डिस्प्ले, आउटडोर स्मार्ट लाइटिंग नियंत्रण, लैंडस्केप लाइटिंग और मॉड्यूल इंटरकनेक्शन और सिग्नल नियंत्रण के लिए आउटडोर सुरक्षा कैमरों में भी व्यापक रूप से किया जाता है।

IP67-रेटेड कॉन्फ़िगरेशन बारिश, धूल और सूरज की रोशनी के संपर्क का सामना कर सकता है, जिससे विस्तारित अवधि में बाहरी उपकरणों के स्थिर संचालन को बनाए रखने में मदद मिलती है।

5. भोजन, चिकित्सा और प्रयोगशाला उपकरण

जल प्रतिरोध, संक्षारण प्रतिरोध और साफ-सुथरे वातावरण के लिए उपयुक्तता के साथ, M8 कनेक्टर का उपयोग सख्त स्वच्छता या सफाई आवश्यकताओं के तहत संचालित होने वाले उपकरणों में किया जा सकता है।

खाद्य प्रसंस्करण में, M8 कनेक्टर का उपयोग CIP सफाई प्रणालियों, भरने वाले उपकरणों पर वाल्व-स्थिति का पता लगाने और खाद्य पैकेजिंग मशीनरी पर सेंसर और नियंत्रण इंटरफेस के लिए किया जाता है। उच्च सुरक्षा रेटिंग के साथ संयुक्त स्टेनलेस स्टील कॉन्फ़िगरेशन बार-बार पानी से धोने और सफाई या कीटाणुशोधन समाधानों के संपर्क में आने का सामना कर सकता है।

चिकित्सा और प्रयोगशाला उपकरणों में, M8 कनेक्टर का उपयोग आमतौर पर पोर्टेबल मेडिकल परीक्षण उपकरणों, हैंडहेल्ड अल्ट्रासाउंड उपकरण, रक्त ऑक्सीजन मॉनिटर और माइक्रोफ्लुइडिक चिप सिस्टम में जांच कनेक्शन के लिए किया जाता है।

सोना चढ़ाया हुआ संपर्क निम्न-स्तरीय जैविक विद्युत संकेतों का स्थिर संचरण प्रदान कर सकता है, जबकि उपयुक्त पर्यावरण के अनुकूल सामग्री कॉम्पैक्ट सटीक चिकित्सा उपकरणों की सुरक्षा आवश्यकताओं का समर्थन कर सकती है।

6. स्मार्ट लॉजिस्टिक्स और स्वचालित खुदरा उपकरण

M8 कनेक्टर लॉजिस्टिक्स ऑटोमेशन और सामग्री-हैंडलिंग उपकरण में पाए जाने वाले घने तारों और उच्च-आवृत्ति परिचालन स्थितियों के लिए उपयुक्त हैं।

विशिष्ट अनुप्रयोगों में सेंसर, काउंटिंग मॉड्यूल और स्मार्ट कन्वेयर सिस्टम, सॉर्टिंग मशीन और पार्सल स्कैनिंग उपकरण पर स्थापित सीमा स्विच शामिल हैं।

M8 कनेक्टर्स का कॉम्पैक्ट आकार उन्हें आमतौर पर कन्वेयर और सॉर्टिंग उपकरणों पर पाए जाने वाले सघन रूप से व्यवस्थित वायरिंग लेआउट में फिट होने की अनुमति देता है। यह केबल रूटिंग को सरल बना सकता है और रखरखाव की कठिनाई को कम कर सकता है।

घिसाव और कंपन के प्रति उनका प्रतिरोध उन्हें लंबे समय तक लगातार संचालित होने वाले लॉजिस्टिक्स उपकरणों के लिए भी उपयुक्त बनाता है।

7. ऑटोमोटिव और निर्माण उपकरण

M8 कनेक्टर्स का उपयोग कॉम्पैक्ट ऑटोमोटिव इलेक्ट्रॉनिक नियंत्रण प्रणालियों और निर्माण मशीनरी के लिए मॉनिटरिंग मॉड्यूल में भी किया जाता है।

ऑटोमोटिव अनुप्रयोगों में, उनका उपयोग लघु वाहन सेंसर, पार्किंग-सहायता कैमरे और वाहन ईसीयू के लिए छोटे सिग्नल इंटरफेस के लिए किया जा सकता है। उनका डिज़ाइन वाहन संचालन के दौरान कंपन और ऑपरेटिंग तापमान में बदलाव का सामना कर सकता है।

निर्माण मशीनरी, खनन उपकरण और इस्पात-उत्पादन उपकरण में, M8 कनेक्टर का उपयोग हाइड्रोलिक मशीनरी, दबाव ट्रांसमीटर और उपकरण स्थिति-निगरानी सेंसर के साथ किया जा सकता है। इन अनुप्रयोगों के लिए ऐसे कनेक्शन समाधानों की आवश्यकता होती है जो सटीक उपकरण डेटा अधिग्रहण का समर्थन करते हुए मांग वाले औद्योगिक वातावरण में विश्वसनीय रूप से संचालन करने में सक्षम हों।

नोट: M8 कनेक्टर्स को अलग-अलग संपर्क गणनाओं, जैसे 3-, 4- और 5-संपर्क संस्करणों के साथ-साथ ए-कोडेड, बी-कोडेड और डी-कोडेड डिज़ाइन सहित विभिन्न कोडिंग विकल्पों के साथ कॉन्फ़िगर किया जा सकता है। ये कॉन्फ़िगरेशन विभिन्न विद्युत कार्यों का समर्थन करते हैं, जिनमें पावर प्लस सिग्नल ट्रांसमिशन, द्विदिश संचार और फील्डबस संचार शामिल हैं। व्यावहारिक अनुप्रयोगों में, कनेक्टर का चयन उपकरण इंटरफ़ेस और आवश्यक ट्रांसमिशन फ़ंक्शन के अनुसार किया जाना चाहिए।

त्वरित M8 कनेक्टर चयन गाइड

निष्कर्ष

M8 कनेक्टर मुख्य रूप से कॉम्पैक्ट उपकरणों के लिए डिज़ाइन किए गए हैं, जिन्हें पर्यावरणीय परिस्थितियों की मांग के तहत कम-शक्ति, छोटे और मध्यम-सिग्नल कनेक्शन की आवश्यकता होती है। एम12 कनेक्टर्स की तुलना में, जो आमतौर पर उच्च-वर्तमान और उच्च-घनत्व सिग्नल अनुप्रयोगों से जुड़े होते हैं, एम8 कनेक्टर कॉम्पैक्ट बुद्धिमान उपकरण और सटीक औद्योगिक प्रणालियों के लिए हल्के और सटीक कनेक्टिविटी पर ध्यान केंद्रित करते हैं।

विभिन्न संपर्क कॉन्फ़िगरेशन M8 कनेक्टर्स को विभिन्न एप्लिकेशन आवश्यकताओं को संबोधित करने की अनुमति देते हैं। 3- और 4-संपर्क संस्करण आमतौर पर मानक सेंसर और प्रकाश-नियंत्रण संकेतों के लिए उपयोग किए जाते हैं, जबकि 6- और 8-संपर्क कॉन्फ़िगरेशन रोबोटिक्स और सटीक निरीक्षण उपकरण में कई सिग्नल सर्किट का समर्थन कर सकते हैं।

उपकरण डिजाइनरों के लिए, सही M8 कनेक्टर का चयन करने के लिए इंस्टॉलेशन स्पेस, इलेक्ट्रिकल फ़ंक्शन, कोडिंग, संपर्क गणना, पर्यावरण संरक्षण, विद्युत चुम्बकीय हस्तक्षेप और केबल-रूटिंग आवश्यकताओं पर विचार करना आवश्यक है। इन विशिष्टताओं के उचित संयोजन के माध्यम से, CAZN M8 कनेक्टर औद्योगिक और बुद्धिमान उपकरण अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक कॉम्पैक्ट और विश्वसनीय कनेक्शन समाधान प्रदान कर सकते हैं।
