CAZN | IO-लिंक अनुप्रयोगों के लिए M8 कनेक्टर्स का चयन कैसे करें

M8 कनेक्टर्स की मुख्य उत्पाद विशेषताएं

M8 कनेक्टर एक लघु औद्योगिक गोलाकार कनेक्टर है जिसे IEC 61076-2-104 अंतर्राष्ट्रीय मानक के अनुसार डिज़ाइन किया गया है। औद्योगिक स्वचालन अनुप्रयोगों के लिए विकसित किया गया है जहां इंस्टॉलेशन स्थान सीमित है और वितरित सिग्नल अधिग्रहण की आवश्यकता है, एम 8 कनेक्टर व्यापक रूप से रिमोट आई/ओ मॉड्यूल, कॉम्पैक्ट सेंसर और छोटे एक्चुएटर्स के साथ उपयोग किए जाते हैं।

संरचनात्मक विशेषताएं

M8×1.0 थ्रेड सीमित इंस्टॉलेशन स्थानों और उच्च-घनत्व वाले रिमोट I/O पोर्ट के लिए उपयुक्त एक कॉम्पैक्ट फॉर्म फैक्टर प्रदान करता है।

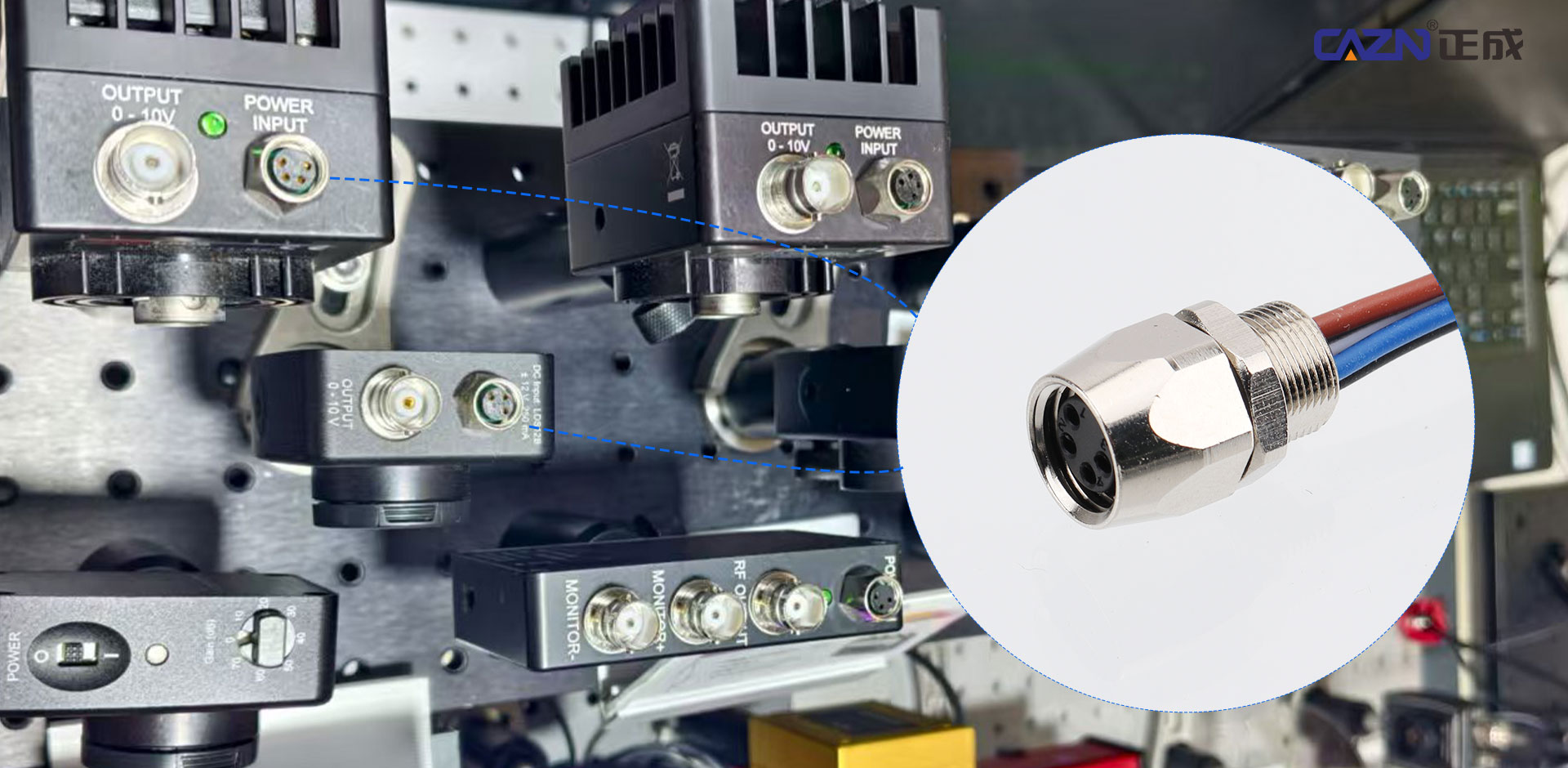

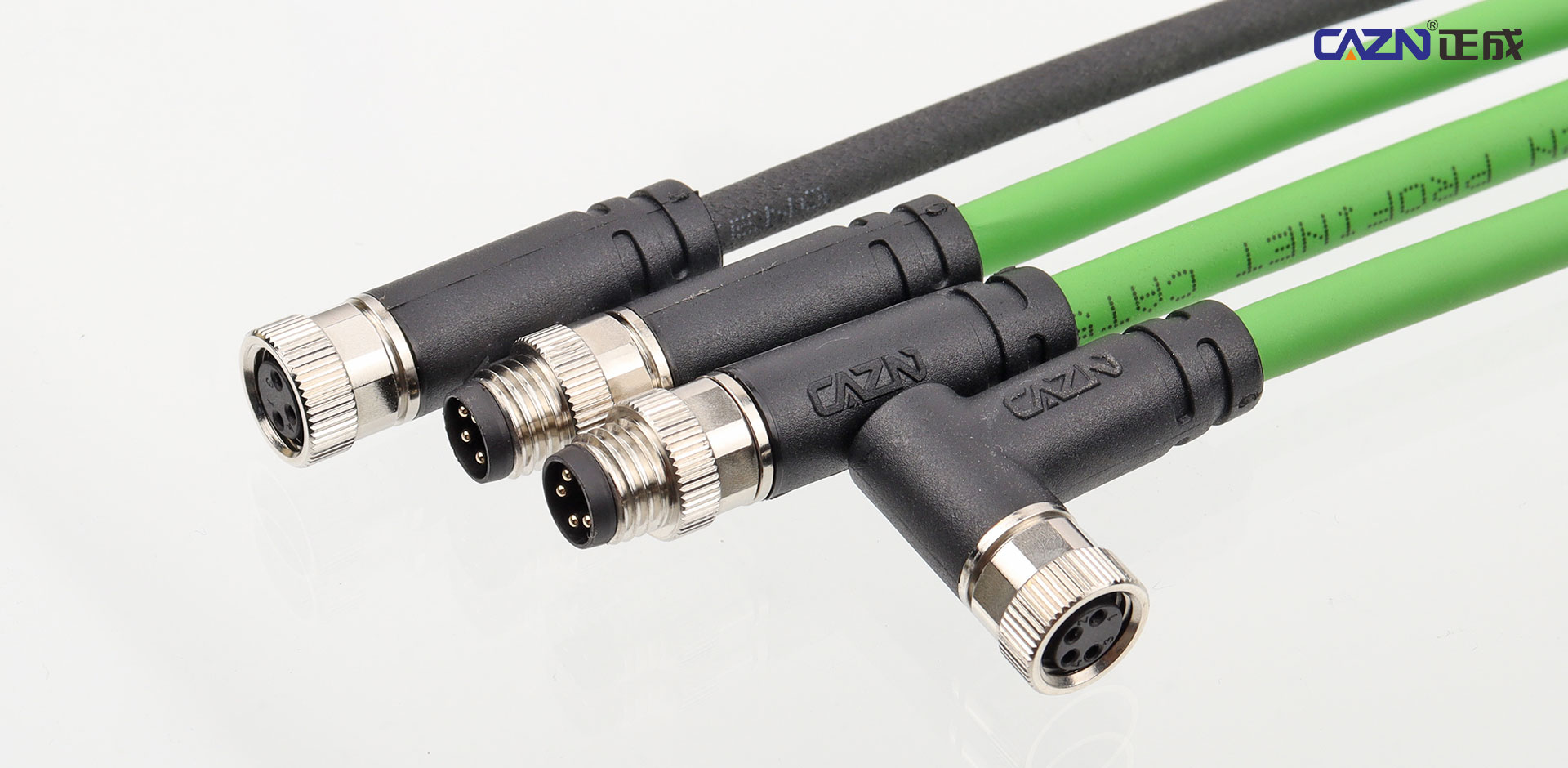

सीधे और समकोण संस्करण उपलब्ध हैं, जिनमें गलत प्रविष्टि को रोकने के लिए कुंजीयन सुविधाएँ और कंपन प्रतिरोध में सुधार और ढीलापन रोकने के लिए थ्रेडेड लॉकिंग शामिल हैं।

विद्युत प्रदर्शन

M8 कनेक्टर आमतौर पर 50V AC / 60V DC के रेटेड वोल्टेज और 3A की अधिकतम धारा का समर्थन करते हैं, जो उन्हें 24V औद्योगिक सेंसर बिजली आपूर्ति और सिग्नल ट्रांसमिशन के लिए उपयुक्त बनाता है।

गोल्ड-प्लेटेड संपर्क कम संपर्क प्रतिरोध और कम सिग्नल हानि प्रदान करते हैं, जबकि संभोग चक्र जीवन ≥500 चक्र तक पहुंच सकता है।

पिन कॉन्फ़िगरेशन में 2-, 3-, 4-, 5- और 8-पिन संस्करण शामिल हैं, जिसमें विभिन्न सेंसर, फील्डबस और ईथरनेट अनुप्रयोगों के लिए ए, बी और डी कोडिंग उपलब्ध है।

संरक्षण और पर्यावरण प्रदर्शन

मानक सुरक्षा स्तर आमतौर पर IP67 है, जो धूल, पानी के प्रवेश, तेल संदूषण और संघनन से सुरक्षा प्रदान करता है।

कनेक्टर्स को कंपन और यांत्रिक झटके का सामना करने के लिए डिज़ाइन किया गया है, जो उन्हें उत्पादन लाइनों और रोबोटिक सिस्टम जैसे गतिशील ऑपरेटिंग वातावरण के लिए उपयुक्त बनाता है।

आवास सामग्री में निकल-प्लेटेड पीतल और इंजीनियरिंग प्लास्टिक शामिल हैं, जो संक्षारण और यांत्रिक पहनने के लिए प्रतिरोध प्रदान करते हैं।

केबल विकल्प

आवेदन के अनुसार केबल जैकेट को पीवीसी, पीयूआर और हैलोजन मुक्त लौ-मंदक सामग्री से चुना जा सकता है।

पीयूआर केबल बार-बार झुकने और खींचने के लिए बेहतर लचीलापन और प्रतिरोध प्रदान करते हैं, जो उन्हें चलती उपकरणों और गतिशील केबल-रूटिंग अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाते हैं।

स्थापना एवं रखरखाव

थ्रेडेड त्वरित कनेक्शन जटिल सोल्डरिंग या स्ट्रिपिंग ऑपरेशन के बिना फ़ील्ड इंस्टॉलेशन को सरल बनाता है।

स्वतंत्र प्लग-एंड-प्ले डिज़ाइन संपूर्ण वायरिंग सिस्टम को संशोधित किए बिना दोष होने पर व्यक्तिगत कनेक्शन बिंदुओं को बदलने की अनुमति देता है।

अंतर्राष्ट्रीय मानकों के आधार पर, M8 कनेक्टर्स को विभिन्न ब्रांडों में रिमोट I/O सिस्टम, प्रॉक्सिमिटी स्विच, फोटोइलेक्ट्रिक सेंसर और अन्य औद्योगिक स्वचालन उपकरणों के साथ व्यापक रूप से एकीकृत किया जा सकता है।

एम8 बनाम एम12 औद्योगिक सर्कुलर कनेक्टर

IO-लिंक के लिए M8 कनेक्टर्स का चयन कैसे करें

IO-लिंक अनुप्रयोगों के लिए M8 कनेक्टर का चयन करने के लिए तीन प्रमुख आयामों पर विचार करने की आवश्यकता होती है: प्रोटोकॉल विशेषताएँ, हार्डवेयर विनिर्देश और परिचालन स्थितियाँ। कनेक्टर, केबल, I/O मॉड्यूल और मास्टर स्टेशन को एक पूर्ण कनेक्शन सिस्टम माना जाना चाहिए।

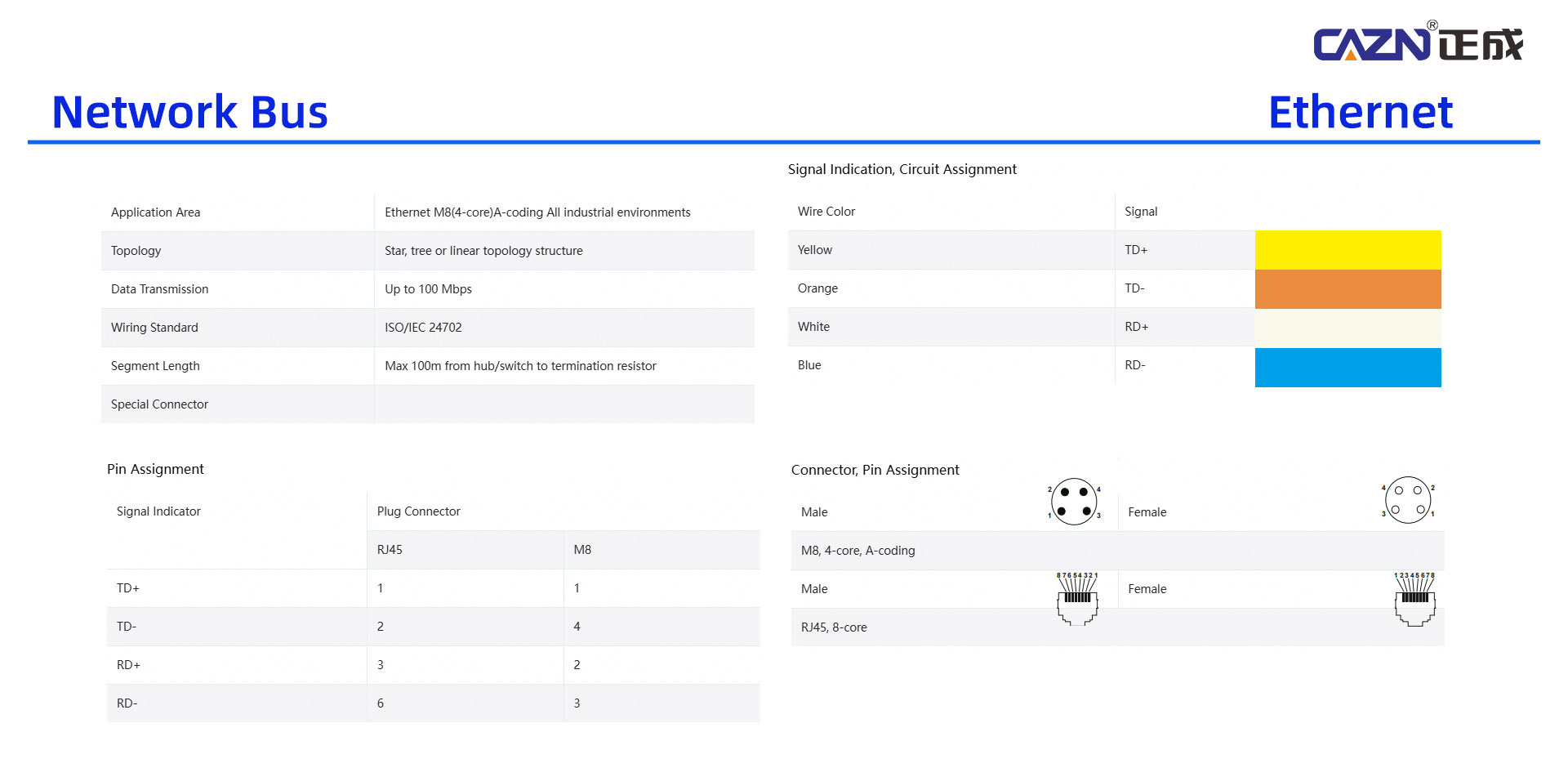

पिन कॉन्फ़िगरेशन और कोडिंग का मिलान करें

आईओ-लिंक अनुप्रयोगों के लिए, प्रासंगिक आईईसी 61076-2-104 आवश्यकताओं का अनुपालन करने के लिए एक एम8 ए-कोडेड कनेक्टर का चयन किया जाना चाहिए।

मानक IO-लिंक डिवाइस कनेक्टिविटी के लिए 4-पिन कॉन्फ़िगरेशन आवश्यक है। विशिष्ट पिन असाइनमेंट है:

पिन 1: 24V+ बिजली की आपूर्ति

पिन 3: 0V

पिन 4: सी/क्यू द्विदिश संचार चैनल

पिन 2: डिवाइस कॉन्फ़िगरेशन के आधार पर सहायक I/O या अप्रयुक्त

3-पिन M8 कनेक्टर पावर और द्विदिश संचार के लिए आवश्यक पूर्ण मानक IO-लिंक कनेक्शन प्रदान नहीं कर सकता है।

विद्युत अनुकूलता के लिए, कनेक्टर को कम से कम 60V DC और 3A का समर्थन करना चाहिए, ≤10 mΩ के संपर्क प्रतिरोध के साथ, 24V IO-लिंक सेंसर और उनकी संचार आवश्यकताओं के लिए पर्याप्त मार्जिन प्रदान करना चाहिए।

वायरिंग परिवेश के अनुसार कनेक्शन विधि का चयन करें

फ़ील्ड-अनुकूलित वायरिंग के लिए, सोल्डरलेस स्क्रू-टर्मिनल या स्क्रू-क्लैंप संस्करण को प्राथमिकता दी जा सकती है। इसमें विशेष क्रिम्पिंग उपकरण की आवश्यकता नहीं होती है और यह केबलों को सीधे स्थापना स्थल पर काटने और समाप्त करने की अनुमति देता है, जिससे यह लॉजिस्टिक्स सॉर्टिंग सिस्टम और ऑटोमोटिव वेल्डिंग लाइनों के लिए उपयुक्त हो जाता है।

मानकीकृत उच्च-मात्रा उत्पादन तारों के लिए, प्री-मोल्डेड इंजेक्शन-मोल्डेड केबल असेंबली आमतौर पर बेहतर होती हैं क्योंकि एकीकृत निर्माण अधिक सुसंगत सीलिंग प्रदर्शन प्रदान करता है और बड़े पैमाने पर केबल तैयारी को सरल बनाता है।

कनेक्टर ज्यामिति को उपलब्ध इंस्टॉलेशन स्थान से भी मेल खाना चाहिए।

पर्याप्त क्लीयरेंस और सीधी केबल रूटिंग वाले अनुप्रयोगों के लिए, एक सीधा M8 कनेक्टर सरल इंस्टॉलेशन और सुविधाजनक मेटिंग एक्सेस प्रदान करता है।

सघन रूप से स्थापित सेंसर या सीमित स्थानों के लिए, 90° समकोण M8 कनेक्टर स्थापना की गहराई को कम कर सकता है और अत्यधिक केबल झुकने को रोकने में मदद कर सकता है।

सुरक्षा और केबल सामग्री का पर्यावरण से मिलान करें

मानक औद्योगिक अनुप्रयोगों के लिए, IP67 मेटिंग सुरक्षा रेटिंग वाला M8 कनेक्टर आम तौर पर उपयुक्त होता है।

ऑटोमोटिव वेल्डिंग लाइनों और तेल, वेल्डिंग छींटे, कंपन और तापमान में उतार-चढ़ाव के संपर्क में आने वाले अन्य वातावरणों के लिए, स्टेनलेस-स्टील एम 8 कनेक्टर के साथ संयुक्त एक पीयूआर-जैकेट केबल तेल, यांत्रिक तनाव और पर्यावरणीय जोखिम के लिए बेहतर प्रतिरोध प्रदान करता है।

मांग वाले अनुप्रयोगों के लिए, लगभग -40°C से +80°C की कार्यशील तापमान सीमा बाहरी उपकरण, ऑटोमोटिव उत्पादन लाइनों और अन्य तापमान-परिवर्तनीय वातावरणों के लिए एक उपयुक्त ऑपरेटिंग विंडो प्रदान कर सकती है।

M8 कनेक्टर्स को IO-लिंक I/O मॉड्यूल के साथ एकीकृत करें

कनेक्टर चयन पर आईओ-लिंक मास्टर या वितरित आई/ओ मॉड्यूल से स्वतंत्र रूप से विचार नहीं किया जाना चाहिए।

यदि कोई वितरित I/O मॉड्यूल M12 A-कोडित पोर्ट का उपयोग करता है, जैसे कि कुछ IP67 वितरित I/O सिस्टम, तो M8 कनेक्टर को सीधे कनेक्ट नहीं किया जा सकता है। सिग्नल ट्रांज़िशन को पूरा करने के लिए M8-टू-M12 एडाप्टर केबल की आवश्यकता होती है।

नियंत्रण कैबिनेट के अंदर स्थापित और एम8 पोर्ट से सुसज्जित कॉम्पैक्ट आईपी20 आई/ओ मॉड्यूल के लिए, एम8 कनेक्टर को सीधे जोड़ा जा सकता है। चूंकि कैबिनेट का वातावरण सामान्य रूप से सूखा और संरक्षित होता है, इसलिए IP20 कनेक्टर आउटडोर-रेटेड IP67 उत्पाद की तुलना में अधिक लागत प्रभावी समाधान प्रदान कर सकता है।

जब IO-लिंक सेंसर वितरण बक्से का उपयोग किया जाता है, तो M8 पोर्ट की संख्या आवश्यक सेंसर घनत्व से मेल खाना चाहिए। 4-पोर्ट और 8-पोर्ट M8 वितरण बॉक्स कई सेंसर को स्थानीय रूप से कनेक्ट कर सकते हैं, जबकि एकत्रित सिग्नल M12 बस कनेक्शन के माध्यम से IO-लिंक मास्टर तक प्रेषित होते हैं।

विशिष्ट आईओ-लिंक एप्लिकेशन चयन

लॉजिस्टिक्स सॉर्टिंग मशीनों पर आईओ-लिंक फोटोइलेक्ट्रिक सेंसर के लिए, 4-कोर एम 8 स्क्रू-क्लैंप राइट-एंगल कनेक्टर का चयन किया जा सकता है। केबल को सुरक्षात्मक टयूबिंग के माध्यम से रूट किया जा सकता है और साइट पर समाप्त किया जा सकता है, जबकि चौथा कंडक्टर आईओ-लिंक द्वारा आवश्यक द्विदिशात्मक सी/क्यू संचार चैनल प्रदान करता है।

ऑटोमोटिव वेल्डिंग लाइनों पर आईओ-लिंक निकटता सेंसर के लिए, पीयूआर तेल प्रतिरोधी केबल के साथ 4-कोर एम 8 कनेक्टर को सीएजेडएन एंटी-वाइब्रेशन और एंटी-लूज़िंग लॉकिंग संरचना के साथ जोड़ा जा सकता है। यह कॉन्फ़िगरेशन वेल्डिंग छींटे, तेल संदूषण और निरंतर उच्च-आवृत्ति कंपन का सामना करने के लिए डिज़ाइन किया गया है, जिससे यांत्रिक ढीलेपन के कारण कनेक्शन विफलता का जोखिम कम हो जाता है।

नियंत्रण कैबिनेट के अंदर कॉम्पैक्ट आईओ-लिंक मॉड्यूल के लिए, स्प्रिंग-टर्मिनल वायरिंग के साथ एक आईपी20-रेटेड 4-कोर सीधा एम 8 कनेक्टर शुष्क, संरक्षित वातावरण के लिए एक किफायती समाधान प्रदान कर सकता है।
